3000 xung/vòng quay | Loại tăng dần | Động cơ Servo AC FANUC dòng S & đầu đỏ đời đầu | Vỏ màu đen | Bao gồm cáp + đầu nối | Sản xuất tại Nhật Bản
Máy công cụ CNC chỉ chính xác bằng phản hồi mà nó nhận được. Động cơ servo di chuyển — nhưng hệ thống điều khiển chỉ biết trục đang ở đâu vì bộ mã hóa gắn ở phía sau động cơ đó đang báo cáo vị trí theo thời gian thực. Khi bộ mã hóa gặp sự cố, dù là do nhiễm bẩn, va đập vật lý, tuổi tác hay suy giảm chất lượng bộ phận quang học, kết quả sẽ là tức thời: báo động vị trí, hành vi trục thất thường hoặc máy đơn giản là không hoạt động.

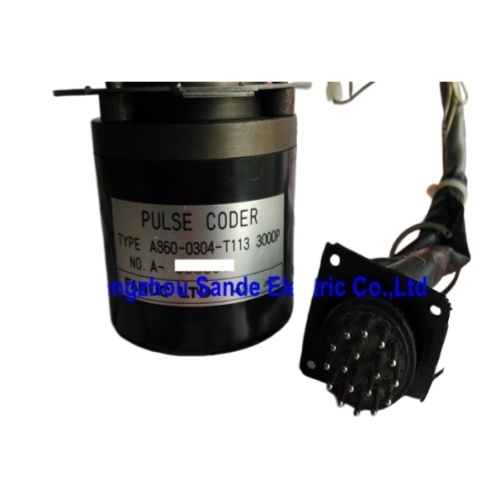

FANUC A860-0304-T113 là bộ mã hóa xung tăng dần 3000 xung mỗi vòng quay cho dòng động cơ servo AC FANUC thế hệ đầu — dòng động cơ S đầu đỏ đã cung cấp năng lượng cho các trục truyền động trên vô số trung tâm gia công, trung tâm tiện và máy phay trong suốt những năm 1980 và đầu những năm 1990. Nó gắn vào phía sau động cơ servo, đọc chuyển động góc của trục động cơ bằng quang học và cung cấp luồng xung vuông pha mà bộ khuếch đại servo và điều khiển CNC dựa vào để duy trì độ chính xác vị trí và điều chỉnh tốc độ.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A860-0304-T113 |
| Mô tả FANUC | Bộ mã hóa tăng dần 3000P |
| Loại bộ mã hóa | Tăng dần (vuông pha) |
| Độ phân giải | 3.000 xung mỗi vòng quay |
| Tín hiệu đầu ra | Pha A/B vuông pha + Z (một xung mỗi vòng quay) |
| Màu vỏ | Nhựa đen |
| Vị trí lắp đặt | Phía sau động cơ (đầu trục) |
| Cáp | Bao gồm đầu nối |
| Nhiệt độ hoạt động | 0°C đến +40°C |
| Nhiệt độ lưu trữ | 0°C đến +50°C |
| Độ ẩm hoạt động | Tối đa 80% RH (không ngưng tụ) |
| Độ ẩm lưu trữ | Tối đa 80% RH |
| Xuất xứ | Nhật Bản |
| Tham chiếu chéo | A290-0561-V503 |
| Dòng áp dụng | FANUC A860-0304 |
Trong dòng bộ mã hóa A860-0304, có ba biến thể: T111 (2000P), T112 (2500P) và đơn vị này, T113 (3000P). Số lượng xung không phải là thông số tùy ý — nó tương ứng trực tiếp với chữ số cuối cùng của mã sản phẩm động cơ servo.
Quy ước đặt tên động cơ servo AC đời đầu của FANUC mã hóa thông số bộ mã hóa vào ký hiệu động cơ. Một động cơ có mã sản phẩm kết thúc bằng hậu tố "B003" hoặc "B203" có "3" là chữ số cuối cùng của phân đoạn đó, chỉ định bộ mã hóa 3000 xung tại nhà máy. Một động cơ có B001 hoặc B201 yêu cầu đơn vị 2000P; B002 hoặc B202 yêu cầu 2500P. Sự tương quan có hệ thống này có nghĩa là khi tìm nguồn cung ứng bộ mã hóa thay thế, mã sản phẩm động cơ tự nó là tài liệu tham khảo chính. A860-0304-T113 là chính xác cho bất kỳ động cơ nào có chữ số cuối cùng là 3.
Các ví dụ động cơ đã được xác minh mang A860-0304-T113 bao gồm A06B-0317-B003 (động cơ servo AC FANUC 10S/3000) và A06B-0501-B203, cùng với các động cơ khác trong phạm vi ký hiệu dòng 0, 0S, 0L, 5, 5S, 5L, 6L, 10, 10S, 20 và 20S.
Dòng động cơ servo AC FANUC có thể nhìn thấy trong các máy công cụ cũ hơn được chia thành hai thế hệ dễ nhận biết: động cơ đầu đen (thực tế là động cơ DC, có thể nhận dạng bằng đầu chụp màu vàng hoặc đen) và động cơ đầu đỏ, là các đơn vị AC không chổi than đại diện cho thế hệ đầu tiên của nền tảng chiếm ưu thế trong CNC hiện đại. A860-0304-T113 thuộc về kỷ nguyên đầu đỏ.
Về mặt vật lý, cụm bộ mã hóa lắp ở đầu không truyền động của động cơ — mặt sau đối diện với trục đầu ra. Vỏ nhựa đen nằm sát vào vỏ ổ trục phía sau của động cơ, được cố định bằng vít lắp, với bộ phận cảm biến của bộ mã hóa đọc một đĩa mã bên trong quay cùng với trục động cơ. Cáp và đầu nối đi kèm với cụm đi dọc theo thân động cơ về phía đầu vào phản hồi của bộ khuếch đại servo.
Vì bộ mã hóa là một thiết bị tăng dần, nó theo dõi chuyển động tương đối của trục từ bất kỳ vị trí tham chiếu nào được thiết lập lần cuối. Không giống như bộ mã hóa tuyệt đối giữ nguyên vị trí trong suốt quá trình mất điện, A860-0304-T113 tăng dần yêu cầu điều khiển CNC thực hiện trả về tham chiếu (chu trình định vị) khi bật nguồn trước khi vị trí tuyệt đối hợp lệ được thiết lập trên trục. Đây là hành vi bình thường đối với hệ thống truyền động dòng S và được điều khiển CNC xử lý tự động thông qua chức năng trả về tham chiếu của nó.
Bộ mã hóa xung hoạt động bằng quang học. Một nguồn sáng bên trong chiếu sáng một đĩa mã quay mang một mẫu các phân đoạn trong suốt và mờ cách đều nhau — 3000 cặp phân đoạn xung quanh toàn bộ chu vi 360 độ. Khi đĩa quay cùng với trục động cơ, hai bộ tách sóng quang học lệch nhau một phần tư chu kỳ tạo ra tín hiệu đầu ra pha A và B theo mối quan hệ pha 90 độ (vuông pha). Một rãnh thứ ba tạo ra một xung duy nhất mỗi vòng quay — xung Z, hoặc điểm đánh dấu — đóng vai trò là điểm tham chiếu cho trình tự định vị.
Mối quan hệ vuông pha giữa A và B thực hiện hai việc: nó nhân đôi độ phân giải hiệu quả thông qua đếm cạnh tại bộ khuếch đại (mỗi chu kỳ 3000 xung vật lý tạo ra 12.000 cạnh có thể đếm được ở chế độ đếm vuông pha đầy đủ) và nó cung cấp thông tin hướng — trình tự A-rồi-B so với B-rồi-A cho bộ khuếch đại servo biết trục đang quay theo hướng nào. Nếu không có thông tin hướng này, bộ điều chỉnh tốc độ không thể điều chỉnh vòng kín và bộ điều khiển vị trí không thể theo dõi.
Mạch phản hồi của bộ khuếch đại servo giám sát luồng xung liên tục. Nếu số đếm sai lệch với quỹ đạo được lệnh, bộ khuếch đại sẽ điều chỉnh dòng điện động cơ để khôi phục vị trí. Nếu tín hiệu biến mất hoàn toàn hoặc hiển thị các bất thường về mẫu cho thấy bộ mã hóa bị lỗi, bộ khuếch đại sẽ tạo ra cảnh báo phản hồi vị trí, thường ngăn chặn chuyển động trục thêm cho đến khi sự cố được chẩn đoán và khắc phục.
Các kỹ thuật viên bảo trì CNC FANUC làm việc trên các máy thuộc thế hệ điều khiển FANUC 0, 6, 10, 11 và 15 sẽ thường xuyên gặp bộ mã hóa này. Các máy sử dụng các bộ điều khiển này — và các động cơ dòng S mà chúng điều khiển — đã được lắp đặt với số lượng lớn trên toàn cầu trong những năm bùng nổ máy công cụ, và một tỷ lệ đáng kể các máy đó vẫn còn hoạt động cho đến ngày nay.
Biểu hiện lỗi phổ biến nhất là cảnh báo phản hồi vị trí đột ngột trên CNC, thường đi kèm với hành vi trục thất thường ngay trước khi cảnh báo khóa trục. Nhiễm bẩn xâm nhập vào đường dẫn quang học của bộ mã hóa — sương làm mát, hạt kim loại hoặc chất bôi trơn — là nguyên nhân thường xuyên. Va đập vật lý do chạy quá tốc độ cơ học có thể làm hỏng đĩa mã hoặc ổ trục bên trong cụm bộ mã hóa. Lỗi đầu nối và cáp ở đầu động cơ cũng biểu hiện như lỗi bộ mã hóa và nên được kiểm tra trước khi cho rằng bản thân bộ mã hóa đã bị lỗi.
Các chuyên gia CNC FANUC lưu ý rằng việc kiểm tra A860-0304-T113 một cách có ý nghĩa đòi hỏi phải chạy nó được lắp đặt trên động cơ thực tế, vì các thiết lập kiểm tra trên bàn không tái tạo trục và môi trường lắp đặt của động cơ có thể không phát hiện ra các lỗi không liên tục chỉ xuất hiện dưới tải quay và điều kiện nhiệt độ. Đây là lý do tại sao các nhà cung cấp dịch vụ bảo trì FANUC uy tín kiểm tra các bộ mã hóa này cùng với động cơ, không riêng lẻ.
A860-0304-T113 có một tham chiếu chéo đã được thiết lập: A290-0561-V503. Cả hai số đều đề cập đến cùng một đơn vị bộ mã hóa vật lý. Định dạng đánh số A290-xxxx-Vxxx xuất hiện trong tài liệu phụ tùng FANUC như một ký hiệu thay thế cho một số cụm bộ mã hóa xung đời đầu, và đó là số có thể xuất hiện trong tài liệu bảo trì của nhà sản xuất máy công cụ hoặc danh sách phụ tùng dự phòng trước khi chuẩn hóa định dạng A860-xxxx-Txxx. Khi tìm kiếm hàng tồn kho trên thị trường thứ cấp hoặc tham chiếu chéo tài liệu phụ tùng dự phòng của máy, cả hai số nên được kiểm tra với hàng tồn kho có sẵn.
Q1: Làm thế nào để xác nhận A860-0304-T113 là bộ mã hóa phù hợp cho động cơ servo FANUC cụ thể của tôi?
Phương pháp chắc chắn nhất là đọc nhãn động cơ. Mã sản phẩm động cơ servo AC đời đầu của FANUC tuân theo một định dạng có cấu trúc, trong đó chữ số cuối cùng của phân đoạn ký hiệu "B" mã hóa loại bộ mã hóa: "1" = 2000P (T111), "2" = 2500P (T112), "3" = 3000P (T113). Một động cơ có mã sản phẩm kết thúc bằng B003, B103, B203 hoặc các cấu trúc tương tự mà chữ số cuối cùng là 3 sử dụng A860-0304-T113. Đối với động cơ thuộc các kích thước 0, 0S, 5, 5S, 10, 10S, 20 và 20S với hậu tố "3" đó, đây là đơn vị phù hợp. Nếu nhãn động cơ bị hỏng hoặc không đọc được, các chuyên gia FANUC có thể tham chiếu chéo các đặc điểm vật lý của động cơ và loại bộ khuếch đại để xác nhận thông số bộ mã hóa phù hợp.
Q2: Có thể thay thế A860-0304-T113 bằng A860-0304-T111 (2000P) hoặc T112 (2500P) nếu T113 không có sẵn không?
Không trực tiếp. Các phép tính vòng lặp tốc độ và vị trí của bộ khuếch đại servo được hiệu chỉnh theo số lượng xung cụ thể của bộ mã hóa ban đầu được chỉ định cho động cơ. Thay đổi sang số lượng xung khác yêu cầu thay đổi tham số tương ứng trong bộ khuếch đại servo và điều khiển CNC — đặc biệt là số lượng xung phản hồi mỗi vòng quay động cơ được sử dụng trong vòng lặp tốc độ và cài đặt CMR (tỷ lệ nhân lệnh). Thực hiện những thay đổi đó mà không hiểu rõ các tham số hệ thống truyền động có nguy cơ làm sai lệch trục. Trong bối cảnh bảo trì khi cần phục vụ nhanh chóng, việc tìm nguồn cung ứng T113 phù hợp được ưu tiên hơn là cố gắng điều chỉnh một biến thể số lượng xung khác.
Q3: Mã lỗi CNC nào thường chỉ ra lỗi bộ mã hóa A860-0304-T113 trên các bộ điều khiển FANUC dòng 0, 6, 10 và 15?
Các số báo động cụ thể khác nhau tùy theo thế hệ CNC, nhưng danh mục luôn được dán nhãn là báo động phản hồi servo hoặc vị trí. Trên các bộ điều khiển FANUC dòng 0, các báo động trong phạm vi 400–499 bao gồm lỗi trục servo bao gồm lỗi phản hồi. Dòng FANUC 6 và 10 tạo ra các danh mục báo động servo tương tự. Các biểu hiện phổ biến liên quan đến bộ mã hóa bao gồm "báo động servo: lỗi phản hồi vị trí", "bộ mã hóa xung bị ngắt kết nối" hoặc báo động mất ổn định vòng lặp tốc độ. Đèn LED của bộ khuếch đại servo cũng cung cấp mã chẩn đoán — hầu hết các dòng mô-đun servo FANUC sử dụng màn hình hiển thị hoặc nhấp nháy mã hóa các loại lỗi cụ thể, với tín hiệu phản hồi bị mất là một trong các trạng thái được xác định. Luôn kiểm tra màn hình chẩn đoán của bộ khuếch đại cùng với hiển thị báo động CNC.
Q4: Bộ mã hóa này có sẵn để mua dưới dạng bộ phận độc lập không, hay nó phải được thay thế như một phần của việc thay thế động cơ hoàn chỉnh?
Tình hình khác nhau tùy thuộc vào nhà cung cấp. Một số chuyên gia FANUC, đặc biệt là những người tập trung vào sửa chữa và tân trang động cơ, chỉ phục vụ A860-0304-T113 như một phần của giao dịch sửa chữa động cơ — vì việc kiểm tra chức năng có ý nghĩa của bộ mã hóa đòi hỏi trục, ổ trục và cụm cơ khí của động cơ. Những người khác bán các đơn vị đã được kiểm tra trên cơ sở bán thẳng hoặc trao đổi, thường được lấy từ các động cơ đã ngừng hoạt động hoặc hàng tồn kho nhà máy. Chất lượng của việc mua bộ mã hóa độc lập hoàn toàn phụ thuộc vào việc nhà cung cấp có thực hiện kiểm tra tải thích hợp trên cụm hay không thay vì chỉ kiểm tra thông mạch điện. Với tuổi đời của thế hệ bộ mã hóa này, hàng tồn kho mới trong hộp là hiếm; các đơn vị đã qua sử dụng được tân trang hoặc đã được kiểm tra từ các chuyên gia phụ tùng FANUC uy tín là nguồn cung cấp thực tế trên hầu hết các thị trường.
Q5: Nguyên nhân khiến các bộ mã hóa này bị lỗi là gì và các bước bảo trì nào có thể kéo dài tuổi thọ của chúng?
Các bộ phận quang học là điểm hao mòn chính — nguồn sáng LED mờ dần theo thời gian và giờ hoạt động, và các phân đoạn trong suốt của đĩa mã có thể tích tụ bụi bẩn làm chặn hoặc tán xạ ánh sáng, làm suy giảm chất lượng tín hiệu trước khi xảy ra lỗi hoàn toàn. Sương làm mát xâm nhập vào vỏ bộ mã hóa là một trong những nguyên nhân môi trường phổ biến nhất gây lỗi trong các ứng dụng máy công cụ, đặc biệt là trên các trung tâm gia công ngang nơi việc quản lý làm mát khó khăn hơn. Ngăn chặn bụi bẩn xâm nhập vào đầu nối bộ mã hóa và đảm bảo phớt sau của động cơ còn nguyên vẹn tại nơi bộ mã hóa tiếp xúc với vỏ động cơ là các biện pháp phòng ngừa chính. Kiểm tra định kỳ cáp bộ mã hóa xem có bị cọ xát hoặc ăn mòn đầu nối không, đặc biệt là trên các trục di chuyển thường xuyên và cáp bị uốn cong, cũng rất hữu ích. Khi động cơ được tháo rời để thay ổ trục hoặc quấn lại, bộ mã hóa phải được kiểm tra và làm sạch bởi kỹ thuật viên có trình độ trước khi lắp lại.
