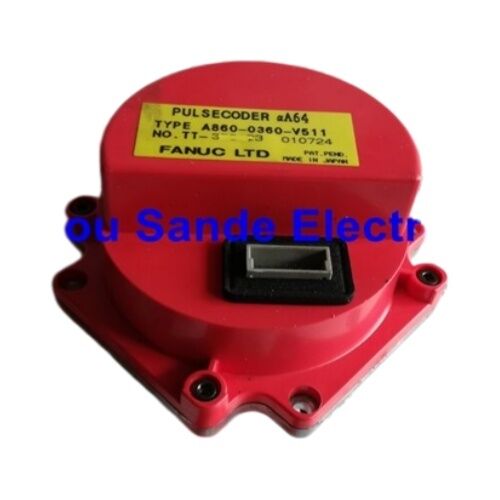

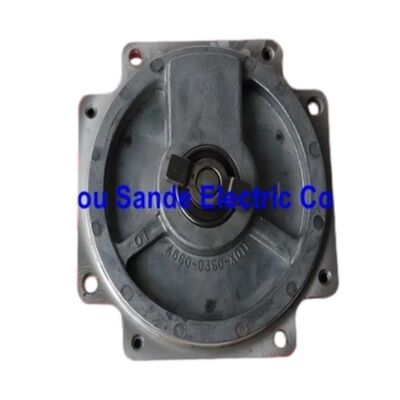

FANUC A860-0360-V511 Pulsecoder αA64 Absolute Encoder với Super Capacitor cho FANUC Alpha Series Servo Motors

Thương hiệu:FANUC

Định danh:αA64 (Alpha Absolute 64K)

Số phần:A860-0360-V511 / A8600360V511Kết nối 14 chân

Loại tuyệt đối. Super Capacitor. Trong kho.

Thời đại Red Cap ️ Vẫn còn hàng triệu máy móc

Trước khi FANUC αi series trở thành nền tảng thống trị trên máy công cụ hiện đại,một thế hệ trước của FANUC Alpha series AC servo motors chạy và tiếp tục chạy trong các cơ sở sản xuất trên toàn thế giớiĐược xác định bởi nắp đằng sau nhựa màu đỏ đặc biệt che phủ bộ mã hóa, những động cơ này được lắp đặt với số lượng lớn trên các trung tâm gia công, trung tâm quay,và thiết bị đa trục trong cuối những năm 1980 đến những năm 2000Rất nhiều trong số những máy đó vẫn đang được sử dụng hàng ngày.

CácFANUC A860-0360-V511là bộ mã hóa xung kiểu αA64 cho các biến thể khung hình lớn hơn của loạt Alpha này.không cần pin bên ngoài được gắn ở phía sau động cơ servo bên trong vỏ mũ đỏ quen thuộcKhi bộ mã hóa này thất bại, máy mất vị trí tham chiếu và trục dừng lại.A860-0360-V511 chính xác được lắp đặt trong động cơ mang nó ban đầu.

Điều gì làm cho V511 khác biệt trong gia đình A860-0360

Dòng A860-0360 bao gồm một số biến thể mã hóa xung có cùng tên mã hóa tuyệt đối αA64, nhưng khác nhau về cấu hình vật lý và công nghệ giữ vị trí.Hiểu nơi V511 ngồi ngăn chặn một lỗi đặt hàng tốn kém.

Điểm phân biệt quan trọng củaV511là nó được xây dựng trongsiêu tụ điệnđể giữ vị trí tuyệt đối: khi các biến thể khác trong loạt này dựa vào pin bên ngoài trên bộ khuếch đại servo để giữ dữ liệu vị trí tuyệt đối nhiều lần quay trong thời gian tắt điện,V511 có bộ lưu trữ năng lượng dung lượng nội bộ của riêng nóKhi máy được loại bỏ năng lượng, siêu tụ cung cấp năng lượng cần thiết để duy trì số lượng vị trí nội bộ của bộ mã hóa thông qua khoảng thời gian tắt điện,loại bỏ sự phụ thuộc pin bên ngoài cho chức năng này ở phía bộ mã hóa.

Hậu quả thực tế ở cấp độ máy phụ thuộc vào cách hệ thống được cấu hình ban đầu nhưng cho động cơ được cung cấp với V511,kiến trúc giữ vị trí là một phần của thiết kế hệ thốngGiống như tất cả các thay thế bộ mã mạch, phù hợp với số bộ phận chính xác trên nhãn bộ mã của động cơ là thủ tục xác minh chính xác trước khi đặt hàng.

Đề xuất kỹ thuật

Dữ liệu tham chiếu chéo từ tài liệu động cơ servo FANUC Alpha và hồ sơ kỹ thuật của nhà cung cấp chuyên gia đã được xác minh.

64K tuyệt đối Điều mà độ phân giải và loại có nghĩa trong thực tế

Hai tính chất xác định cách một bộ mã hóa xung cư xử như một thiết bị phản hồi: độ phân giải của nó và liệu nó là tuyệt đối hay gia tăng. Cả hai đều quan trọng đối với hoạt động máy hàng ngày.

Độ phân giải: 64.000 ppr.Mỗi vòng quay trục động cơ hoàn chỉnh được chia thành 64.000 khoảng thời gian đo riêng biệt.000 đếm mỗi vòng quay cho vòng lặp phản hồi một vị trí granularity của khoảng 0.16 micrometer mỗi lần đếm ở đầu ra của vít vượt xa độ chính xác của các thành phần cơ học trong máy công cụ điển hình mà bộ mã hóa này phục vụ.Độ phân giải mã hóa không phải là yếu tố hạn chế trong hiệu suất định vị của các hệ thống nàyNhững gì độ phân giải 64K làm ảnh hưởng có ý nghĩa là chất lượng phản hồi tốc độ ở tốc độ cấp thấp, nơi mật độ đếm giữ cho vòng kiểm soát tốc độ được cung cấp với tốt,dữ liệu phản hồi thường xuyên thay vì bùng nổ xung thô.

Loại tuyệt đối.Một bộ mã hóa tuyệt đối duy trì địa chỉ vị trí đầy đủ trong các chu kỳ tắt điện.Khi máy chạy sau khi tắt dù được lên kế hoạch hoặc không được lên kế hoạch hệ thống servo đọc vị trí được lưu trữ của bộ mã hóa và biết ngay lập tức vị trí của trụcKhông có tham chiếu trở lại, không có chuyển động định vị, không có sự can thiệp của người vận hành.Đây là một lợi thế hoạt động có ý nghĩa trên thiết bị có thể dừng lại bất ngờ do gián đoạn điện, E-stop, hoặc tình trạng lỗi, và nơi đặt lại tất cả các trục trước khi tiếp tục sản xuất làm tăng thời gian và sự phức tạp của thủ tục để phục hồi.

The super capacitor in the V511 is the mechanism that makes the absolute property work through power-off intervals — it stores sufficient energy to maintain the encoder's internal position tracking electronics while external power is absent.

Gia đình động cơ Red Cap Alpha Series

A860-0360-V511 thuộc nhóm khung hình lớn trong phạm vi mã hóa FANUC Alpha.

Loại biến thể nhỏ hơn được tìm thấy trong các động cơ Alpha rất nhỏ gọn bao gồm các kích thước khung α1, α2 và αM2.5 sử dụng số bộ phận A860-0360-T001 và một vỏ vật lý khác.Nó không thể thay thế với V511.

Các biến thể lớn hơn được sử dụng trên phạm vi động cơ Alpha rộng hơn từ khung α3 lên là loạt A860-0360 trong T201, V501 vàV511Các phụ tố khác nhau trong nhóm này phản ánh thế hệ, cấu hình kết nối và phương pháp giữ vị trí.Các động cơ được trang bị bộ mã hóa A64 trong hệ thống đánh số bộ phận FANUC được xác định bằng chữ số "75" ở cuối số mô hình 12 ký tự của động cơ (ví dụ:, A06B-0xxx-Bx75), đây là một phương pháp kiểm tra chéo đáng tin cậy khi nhãn mã hóa không rõ ràng hoặc bị hỏng.

A860-0360 Các biến thể

Một số số bộ phận chia sẻ tên gọi αA64 và tương thích động cơ dòng Alpha tương tự.

Các tham chiếu chéo giữa A860-0360-V511 và A860-0356-X011 cũng xuất hiện trong tài liệu của nhà cung cấpnhãn mã hóa trên động cơ đang được phục vụ là tham chiếu cuối cùng.

Tại sao các bộ mã hóa này thất bại và mong đợi gì

FANUC Alpha series red cap encoders đã được sử dụng trong sản xuất liên tục trong nhiều thập kỷ, và các chế độ thất bại được hiểu rõ trong cộng đồng dịch vụ FANUC.

Ô nhiễm hoặc suy thoái đĩa quang.Bộ mã hóa hoạt động bằng cách truyền ánh sáng qua một đĩa quang khắc chính xác. ô nhiễm bởi hơi nước làm mát, sương mù dầu, hoặc bụi kim loại đi vào chuông cuốicác điểm nhập cápCác dấu hiệu sớm bao gồm các tình trạng báo động biên xuất hiện gián đoạn và rõ ràng khi khởi động lại;cuối cùng tín hiệu giảm xuống dưới ngưỡng chấp nhận của bộ khuếch đại và kết quả báo động mã hóa cứng.

Thất bại siêu tụ điện.Trong V511, tụ điện duy trì vị trí tuyệt đối thông qua tắt điện có tuổi thọ hữu hạn.Một tụ điện đã bị suy giảm đủ sẽ không còn giữ dữ liệu vị trí thông qua thậm chí gián đoạn điện ngắntriệu chứng là máy mất vị trí tuyệt đối tham chiếu sau khi chu kỳ công suất đòi hỏi một tham chiếu trở lại mà không cần thiết với một bộ mã hóa tuyệt đối chức năng.Các tụ điện là nội bộ của bộ hợp nhất bộ mã hóa và không phải là một thành phần thay thế trường riêng biệt.

Xỉa kết nối cơ học.Khớp nối giữa trục động cơ và đầu vào của bộ mã hóa chuyển chuyển xoay mà không cho phép dòng chảy trục áp dụng lực phóng xạ vào vòng bi bên trong của bộ mã hóa.Sắt kết nối mặc theo thời gian cho phép sai đường để đạt được vòng bi bộ mã hóa, tạo ra tiếng ồn, gia tăng lực cản và cuối cùng là lỗi tín hiệu mã hóa.

Khi một báo động liên quan đến bộ mã hóa xuất hiện,chuỗi chẩn đoán vẫn nên bắt đầu với cáp bộ mã hóa xác minh tính toàn vẹn kết nối và tình trạng cáp trước khi kết luận bộ mã hóa chính nó là lỗiNếu kiểm tra cáp là rõ ràng và báo động vẫn còn, bộ mã hóa là ứng cử viên tiếp theo để thay thế.

Ghi chú xử lý và lắp đặt

A860-0360-V511, giống như tất cả các bộ mã hóa xung quang FANUC, đòi hỏi xử lý phù hợp với một dụng cụ quang học chính xác.Các bộ sưu tập đĩa nội bộ và vòng bi là các thành phần xác định hiệu suất bộ mã hóa, và cả hai đều nhạy cảm với sốc cơ học và ô nhiễm.

Giữ bộ mã hóa trong bao bì của nó cho đến khi cài đặt. note the coupling orientation — the replacement coupling (recommended to install new with each encoder change) must be positioned correctly to engage the motor shaft drive features before the encoder is seated.

Lớp lắp đặt nắp nhựa màu đỏ nên được xử lý mà không chạm vào cửa sổ quang học hoặc bề mặt giao diện nối.Kiểm tra tình trạng niêm phong nắp trước khi đưa động cơ trở lại hoạt động.

Câu hỏi thường gặp

Câu 1: A860-0360-V511 có một siêu tụ thay vì dựa vào pin bên ngoài. Điều này có nghĩa là pin khuếch đại không còn cần thiết?

Supercapacitor trong V511 xử lý giữ vị trí trong bản thân bộ mã hóa,nhưng cấu hình pin của toàn bộ hệ thống servo phụ thuộc vào cách FANUC khuếch đại và bộ điều khiển CNC quản lý dữ liệu vị trí tuyệt đối ở cấp hệ thống. FANUC servo amplifier từ thời đại này thường duy trì pin riêng của họ cho các chức năng dự phòng ngoài chỉ bộ mã hóa bao gồm lưu trữ tham số và, trong một số cấu hình,theo dõi số lượng tuyệt đối nhiều lần quay ở mức độ khuếch đạiLiệu bộ khuếch đại vẫn cần pin của nó khi V511 được cài đặt phụ thuộc vào mô hình bộ khuếch đại cụ thể và cấu hình hệ thống.Các bộ điều hợp của bộ mã hóa tự chứa nén loại bỏ sự phụ thuộc vào pin cho bộ mã hóa-mức giữ vị trí, nhưng trước khi tháo pin khuếch đại dựa trên giả định này, kiểm tra các yêu cầu chức năng pin của bộ khuếch đại trong hướng dẫn sử dụng của nó.Loại bỏ một pin mà bộ khuếch đại phụ thuộc vào tham số hoặc đếm lưu giữ có thể gây mất dữ liệu bổ sung.

Q2: Có thể thay thế A860-0360-V511 bằng A860-0360-V501 hoặc A860-0360-T201 nếu V511 không có sẵn không?

Thiết bị vật lý tương thích trên tất cả các biến thể khung lớn A860-0360 - kích thước nhà và giao diện nối giống nhau cho T201, V501 và V511.Sự khác biệt chức năng là phương pháp giữ vị trí: V511 sử dụng một siêu tụ tích hợp, trong khi T201 và V501 dựa vào pin khuếch đại bên ngoài để giữ vị trí tuyệt đối. Substituting a T201 or V501 into a system designed around the V511 means the absolute position retention through power-off events will now depend on the amplifier battery rather than the encoder's own capacitorNếu pin khuếch đại có mặt và hoạt động, vị trí tuyệt đối vẫn nên được duy trì chính xác. for installations where the V511 was specified for a reason — such as applications where the amplifier battery was intentionally omitted from the system design — this substitution changes the system's battery dependency in a way that needs to be considered before proceedingLuôn kiểm tra cấu hình cài đặt của máy cụ thể trước khi giả định khả năng thay thế trực tiếp.

Q3: Máy của tôi đang hiển thị báo động mã hóa khi khởi động sau khi mất điện. Vị trí tuyệt đối đã bị mất. Điều này có xác nhận siêu tụ V511 đã thất bại không?

Mất vị trí sau khi mất điện là một chỉ số mạnh mẽ cho thấy siêu tụ không còn giữ điện trong thời gian tắt điện, nhưng nó không phải là nguyên nhân duy nhất có thể.Trước khi kết luận các tụ điện đã thất bại, xem xét thời gian mất điện ̇ một siêu tụ chứa một lượng năng lượng hữu hạn, và một mất điện rất kéo dài (một vài giờ hoặc hơn,tùy thuộc vào trạng thái của tụ điện và tiêu thụ năng lượng nội bộ của bộ mã hóa) có thể làm kiệt sức ngay cả một tụ điện khỏe mạnhNếu mất vị trí chỉ xảy ra sau các sự kiện tắt điện kéo dài nhưng không phải sau các sự gián đoạn ngắn, tụ vẫn có thể có một phần công suất còn lại.Nếu vị trí bị mất ngay cả sau khi chu kỳ năng lượng rất ngắnTrong cả hai trường hợp, tập hợp bộ mã hóa cần thay thế vì tụ điện được tích hợp vào đơn vị và không thể thay thế riêng biệt trong lĩnh vực.

Q4: Làm thế nào tôi xác nhận biến thể A860-0360 hiện đang được cài đặt trong động cơ của tôi mà không cần đọc nhãn mã hóa?

Số mô hình động cơ cung cấp một kiểm tra chéo: Các động cơ FANUC Alpha series được trang bị bộ mã hóa A64 mang "75" như hai chữ số cuối cùng của tên mô hình 12 ký tự của họ, ví dụ:một động cơ có nhãn A06B-0xxx-Bx75 có bộ mã hóa A64Điều này xác nhận loại mã hóa nhưng không xác định hậu tố biến thể cụ thể (T201 so với V501 so với V511).nhãn mã hóa trên chuông cuối phía sau là nguồn đáng tin cậy duy nhất nó sẽ hiển thị số bộ phận đầy đủ A860-0360-VXXX hoặc A860-0360-TXXXNếu nhãn là không thể đọc được do hao mòn, ô nhiễm dầu, hoặc thiệt hại vật lý,một đại diện dịch vụ FANUC hoặc cơ sở sửa chữa chuyên nghiệp với thiết bị thử nghiệm có thể xác định biến thể mã hóa thông qua thử nghiệm chức năngKhông giả định biến thể chỉ từ số mô hình động cơ và không thay thế giữa các biến thể mà không hiểu ý nghĩa giữ vị trí được mô tả trong FAQ trước đó.

Q5: A860-0360-V511 có thể sửa chữa nếu siêu tụy thất bại, hoặc toàn bộ bộ mã hóa phải được thay thế?

Các bộ mã hóa xung FANUC Alpha thường không thể sửa chữa đến một tiêu chuẩn khôi phục độ tin cậy hoạt động ban đầu.vòng bi bên trong, và siêu tụ được sản xuất như một đơn vị phù hợp trong điều kiện được kiểm soát.Sửa chữa thực địa của chỉ đơn thuần là chất điện √ hàn một chất điện thay thế vào PCB bộ mã hóa √ là có thể về mặt kỹ thuật nhưng mang lại rủi ro đáng kể: đĩa quang và vòng bi bị phơi bày trong quá trình tháo rời,ô nhiễm hoặc rối loạn cơ học trong quá trình sửa chữa có thể làm suy giảm chất lượng tín hiệu ngay cả khi việc thay thế tụ chính nó thành công, và đơn vị sửa chữa không có hiệu suất cơ bản được xác minh sau khi lắp ráp lại.Các cơ sở sửa chữa servo chuyên nghiệp với thiết bị thử nghiệm thích hợp và điều kiện phòng sạch cung cấp các dịch vụ xây dựng lại bộ mã hóa với các điều khoản bảo hành khác nhauĐối với hầu hết các hoạt động bảo trì công nghiệp,thay thế hoàn toàn bằng một đơn vị được biết là tốt và trả lại đơn vị thất bại cho tín dụng trao đổi là con đường nhanh hơn và ít rủi ro hơn để khôi phục khả năng sẵn có của máy.
