Bộ mã hóa FANUC Alpha A Pulsecoder A860-0370-V502 A860-0370-V502 A8600370V502

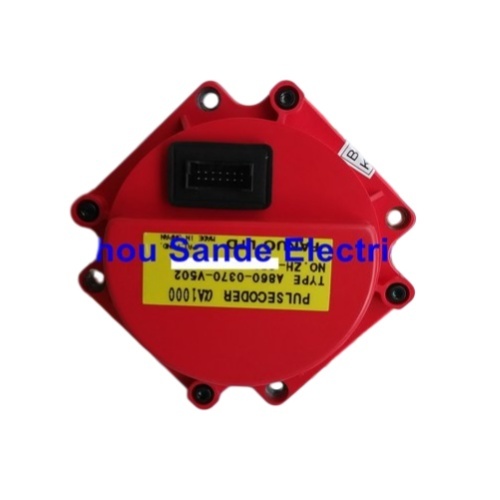

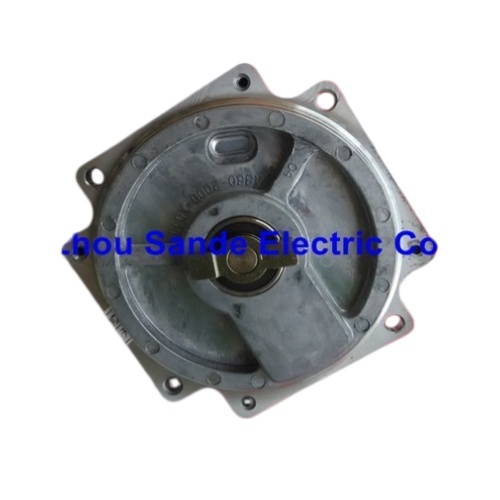

FANUC A860-0370-V502 Bộ mã hóa xung Alpha (aA1000)

Loại tuyệt đối | 1.000.000 xung/vòng quay | Đầu ra nối tiếp | Động cơ servo AC FANUC Alpha dòng a3 / a6 / a12 / a22 / a30 / a40 / aM | Không có cáp tích hợp | Sản xuất tại Nhật Bản

Bộ mã hóa ghi nhớ vị trí của nó

Tiếp cận một máy công cụ được trang bị hệ thống servo FANUC Alpha và bật nguồn. Trong vài giây, mọi trục đều biết chính xác vị trí của nó — không cần chu trình định vị gốc, không cần quay chậm về điểm tham chiếu, không cần chờ đợi từng trục bò về điểm tham chiếu trước khi máy có thể chấp nhận chương trình. Kiến thức vị trí tuyệt đối tức thì khi bật nguồn này không được cung cấp bởi bộ khuếch đại servo hoặc bộ điều khiển CNC. Nó đến từ bộ mã hóa xung ở phía sau mỗi động cơ servo.

FANUC A860-0370-V502 là bộ mã hóa xung tuyệt đối aA1000 — thiết bị phản hồi quang tích hợp cho dòng động cơ servo AC FANUC Alpha. Với độ phân giải 1.000.000 xung mỗi vòng quay qua giao diện nối tiếp, nó là thành phần đóng vòng lặp servo, cung cấp khả năng lưu giữ vị trí tuyệt đối qua các chu kỳ nguồn và cho phép độ chính xác định vị tinh vi xác định hiệu suất động cơ FANUC Alpha trong các ứng dụng trung tâm gia công, trung tâm tiện và tự động hóa chính xác.

Thông số kỹ thuật

Ý nghĩa của aA1000 trong hệ thống phân cấp bộ mã hóa FANUC

Cách đặt tên bộ mã hóa dòng Alpha của FANUC tuân theo một hệ thống rõ ràng: tiền tố "A" xác định loại tuyệt đối và "1000" đề cập đến lớp độ phân giải nghìn nghìn — một triệu — xung mỗi vòng quay. Điều này đặt aA1000 vào phân khúc độ phân giải cao của dòng bộ mã hóa xung Alpha ban đầu, cao hơn nhiều so với các biến thể 2000P, 3000P và tăng dần trước đó đã trang bị cho động cơ AC dòng S và dòng mũ đỏ ban đầu.

Bước nhảy từ 3.000 xung mỗi vòng quay (tiêu chuẩn trên các bộ mã hóa servo AC FANUC trước đó) lên 1.000.000 đại diện cho mức tăng 333 lần về độ phân giải gốc. Đối với các phép tính vòng lặp vị trí và vận tốc của bộ khuếch đại servo, sự thay đổi này là cơ bản. Ở 3.000 ppr, phản hồi vòng lặp vị trí ở 3.000 vòng/phút đạt khoảng 150.000 đếm mỗi giây — một con số phù hợp cho việc định vị chung nhưng để lại độ mượt của vận tốc phụ thuộc vào nhiễu lượng tử hóa ở tốc độ thấp hơn. Ở 1.000.000 ppr chạy cùng động cơ 3.000 vòng/phút, tốc độ phản hồi tăng lên 50.000.000 đếm mỗi giây, giúp kiểm soát vận tốc mượt mà ở cả tốc độ thấp và cao trở nên khả thi hơn đáng kể.

Đó là lý do tại sao tài liệu FANUC cho dòng Alpha đặc biệt lưu ý rằng bộ mã hóa xung 1.000.000 ppr cho phép các ứng dụng từ định vị đơn giản đến các ứng dụng yêu cầu độ chính xác cao — cùng một phần cứng phục vụ mọi thứ từ di chuyển nhanh thô đến gia công đường viền tinh xảo mà không làm giảm chất lượng vị trí.

Vị trí tuyệt đối: Tính năng thay đổi hoạt động máy

Phân loại "tuyệt đối" của A860-0370-V502 không phải là một ghi chú kỹ thuật nhỏ. Nó xác định hành vi máy khác biệt cơ bản từ thời điểm bắt đầu ca làm việc của trục.

Bộ mã hóa tăng dần sẽ mất tham chiếu vị trí ngay khi nguồn điện bị ngắt. Bộ điều khiển CNC không có bộ nhớ về vị trí trục dừng — số đếm vị trí tồn tại trong bộ khuếch đại servo khi máy tắt đã biến mất. Khi bật nguồn, trục đó không có vị trí hợp lệ. Trước khi bất kỳ chương trình nào có thể chạy, mọi trục tăng dần phải định vị gốc — quay trở lại điểm tham chiếu cố định ở tốc độ được kiểm soát để bộ điều khiển có thể thiết lập lại vị trí từ đầu. Trên một trung tâm gia công lớn có sáu trục trở lên, việc quay trở lại tham chiếu hoàn chỉnh có thể mất vài phút.

A860-0370-V502 hoạt động khác. Một pin bên trong (được cung cấp riêng, lắp trong bộ khuếch đại servo hoặc tủ CNC) liên tục cấp nguồn cho bộ đếm vị trí tuyệt đối qua các lần gián đoạn nguồn, tắt máy và thậm chí cả quy trình thay pin. Khi nguồn chính trở lại, giao diện nối tiếp của bộ mã hóa sẽ truyền vị trí đã lưu trữ ngay lập tức — CNC biết vị trí của mọi trục với sự tự tin như trong quá trình hoạt động. Bật nguồn, xác minh và chạy.

Điều này đặc biệt có ý nghĩa trong môi trường áp lực sản xuất liên tục. Một máy dành hai phút để định vị gốc mỗi sáng, sau mỗi lần dừng khẩn cấp và sau mỗi lần gián đoạn nguồn sẽ tích lũy thời gian chết đáng kể. Hệ thống bộ mã hóa xung tuyệt đối loại bỏ hoàn toàn loại thời gian ngừng hoạt động này.

Giao diện nối tiếp: Một cáp, Thông tin đầy đủ

Các bộ mã hóa xung FANUC trước đây sử dụng đầu ra điện song song — các dây riêng biệt cho pha A, pha B, pha Z và tín hiệu chuyển mạch, với độ phân giải bị giới hạn bởi đặc tính điện của các đường song song đó. Bộ mã hóa xung Alpha A1000 đã thay đổi hoàn toàn kiến trúc giao diện.

aA1000 sử dụng giao thức truyền thông nối tiếp giữa bộ mã hóa và bộ khuếch đại servo. Dữ liệu vị trí, số vòng quay tuyệt đối (nếu có), trạng thái báo động, dữ liệu nhiệt độ bộ mã hóa và nhận dạng nội bộ của bộ mã hóa — tất cả đều truyền trên một cặp đường nối tiếp vi sai duy nhất thay vì một bó tín hiệu song song. Bộ khuếch đại servo giải mã luồng dữ liệu nối tiếp để trích xuất giá trị vị trí cần thiết cho vòng lặp điều khiển, thực hiện trao đổi này ở tốc độ đủ nhanh để cập nhật vòng lặp vị trí ở tần số điều khiển nội bộ của bộ khuếch đại.

Một hệ quả thực tế của kiến trúc này: không có đầu ra vuông góc tăng dần từ bộ mã hóa nối tiếp mà bộ đếm bên ngoài hoặc bộ điều khiển chuyển động có thể đọc đơn giản. Dữ liệu vị trí chỉ tồn tại trong giao thức nối tiếp. Đây là lý do tại sao, đối với các ứng dụng ổ đĩa của bên thứ ba và nâng cấp, việc giao tiếp với A860-0370-V502 yêu cầu phần cứng bộ khuếch đại của FANUC hoặc bộ chuyển đổi giao diện bộ mã hóa xung nối tiếp chuyên dụng.

Khả năng tương thích động cơ: Dòng Alpha mà bộ mã hóa này phục vụ

A860-0370-V502 phù hợp với dòng động cơ servo FANUC Alpha — thế hệ động cơ servo AC kế nhiệm động cơ mũ đỏ dòng S và đi trước dòng Alpha i hiện tại. Trong thế hệ đó, bộ mã hóa này được trang bị cho nhiều kích cỡ động cơ khác nhau: động cơ khung nhỏ a3 và a6 được sử dụng trên các trục tải nhẹ, qua các mẫu a12 và a22 tầm trung cung cấp năng lượng cho phần lớn các trục cấp của trung tâm gia công, đến các động cơ lớn hơn a30 và a40 trên các ứng dụng trục nặng và cổng trục.

Các biến thể trong dòng Alpha — dòng Alpha tiêu chuẩn (α), dòng Alpha M (αM) cho các ứng dụng tốc độ cao, dòng Alpha L (αL) cho nhu cầu mô-men xoắn cao khung lớn — cũng sử dụng dòng bộ mã hóa này trên các kích cỡ động cơ của chúng. Thiết kế thân bộ mã hóa và bố trí lắp đặt nhất quán trên phạm vi động cơ tương thích, và việc thiếu cáp tích hợp là một tính năng thiết kế có chủ ý: nó cho phép trao đổi cụm bộ mã hóa mà không làm xáo trộn định tuyến cáp của động cơ, điều này rất quan trọng trong quá trình sửa chữa và tân trang động cơ.

A860-0370-V502 được xác định cụ thể cho các động cơ bao gồm các kích cỡ khung a12, a22, a30 và a40, cùng với các biến thể aM, mặc dù phạm vi áp dụng đầy đủ mở rộng trên toàn bộ dòng Alpha. Luôn xác nhận bộ mã hóa chính xác so với mã sản phẩm của động cơ cụ thể là bước được khuyến nghị trước khi thay thế.

Không có cáp tích hợp: Lợi thế bảo trì

Không giống như các bộ mã hóa xung FANUC cũ hơn tích hợp cáp tín hiệu trực tiếp vào thân bộ mã hóa, A860-0370-V502 sử dụng giao diện đầu nối riêng biệt — thân bộ mã hóa kết nối với động cơ và kết thúc tại một đầu nối chấp nhận cáp tín hiệu bộ mã hóa như một cụm riêng biệt. Thiết kế này tách biệt hai chế độ lỗi riêng biệt thường bị nhầm lẫn trong thực tế.

Cáp bộ mã hóa trên động cơ servo bị lỗi thường xuyên hơn bản thân bộ mã hóa, đặc biệt là trên các trục có hành trình dài. Mòn cáp, ăn mòn đầu nối và hư hỏng cơ học tại các điểm uốn là những nguyên nhân phổ biến gây ra lỗi bộ mã hóa. Với cáp tách biệt khỏi thân bộ mã hóa, việc thay thế hoặc kiểm tra cáp trở nên đơn giản: bộ mã hóa vẫn được lắp trên động cơ, cáp được rút ra và thay thế, và hệ thống được kiểm tra lại. Nếu lỗi được khắc phục, bộ mã hóa chưa bao giờ là vấn đề. Nếu lỗi vẫn tồn tại, bản thân bộ mã hóa có thể được trao đổi mà không cần cáp làm phức tạp quá trình chẩn đoán.

Kiến trúc này cũng đơn giản hóa việc lưu kho cho các xưởng sửa chữa và bộ phận bảo trì — thân bộ mã hóa và cáp là các mục riêng biệt có thể được lưu trữ trong kho độc lập thay vì một SKU đại diện cho cả hai thành phần cùng nhau.

A860-0370-V502 so với V501: Ghi chú phiên bản

Gia đình A860-0370 tồn tại trong hai biến thể chính: V501 và V502. Đây là các phiên bản sản xuất hoặc phần mềm kế tiếp của cùng một phần cứng bộ mã hóa aA1000. Cả hai đều là tuyệt đối, cả hai đều xuất ra 1.000.000 ppr qua giao diện nối tiếp FANUC và cả hai đều tương thích vật lý với cùng một bố trí lắp đặt động cơ Alpha. Trong hầu hết các ngữ cảnh bảo trì, bất kỳ phiên bản nào cũng có thể thay thế chức năng của phiên bản kia.

Tuy nhiên, các chuyên gia CNC của FANUC khuyên nên xác nhận khả năng tương thích với phiên bản phần mềm bộ khuếch đại servo cụ thể đang sử dụng trước khi hoán đổi các đơn vị V501 và V502 trong các hệ thống mà tương tác phần mềm giữa phiên bản bộ mã hóa và firmware bộ khuếch đại có thể liên quan. Đối với việc thay thế bảo trì chung trên các hệ thống dòng Alpha tiêu chuẩn — phần lớn cơ sở đã cài đặt — đây không phải là mối quan tâm thực tế.

Câu hỏi thường gặp

Q1: Làm thế nào để tôi xác nhận rằng A860-0370-V502 là bộ mã hóa xung phù hợp cho động cơ FANUC Alpha cụ thể của tôi?

Xác minh đáng tin cậy nhất là mã sản phẩm trên bảng tên động cơ. Mã sản phẩm động cơ servo FANUC Alpha tuân theo một định dạng có cấu trúc; chỉ định cho loại phản hồi của động cơ được nhúng trong phân đoạn hậu tố "B". Đối với các động cơ được trang bị bộ mã hóa xung nối tiếp tuyệt đối aA1000, mã sản phẩm động cơ sẽ phản ánh thông số kỹ thuật này trong một hậu tố kết thúc bằng chỉ định bộ mã hóa xung tuyệt đối phù hợp. Nếu bảng tên không đọc được, bản thân bộ mã hóa vật lý — nếu đơn vị bị lỗi vẫn còn gắn — thường mang mã sản phẩm A860-0370-V502 (hoặc V501) trên nhãn của nó. So sánh điều đó với bộ thay thế sẽ xác nhận tính chính xác. Các chuyên gia FANUC Alpha cũng có thể tham chiếu chéo từ mã sản phẩm đầy đủ của động cơ đến bộ mã hóa phù hợp nếu có tài liệu động cơ.

Q2: A860-0370-V502 có yêu cầu pin dự phòng không và điều gì xảy ra nếu pin bị hỏng?

Có. Khả năng lưu giữ vị trí tuyệt đối yêu cầu pin để duy trì bộ đếm vị trí bên trong của bộ mã hóa qua các lần gián đoạn nguồn. Pin thường là loại lithium 3V được lắp trong bộ khuếch đại servo hoặc, trong một số cấu hình hệ thống, trong tủ CNC thay vì trong chính thân bộ mã hóa — mạch pin cung cấp nguồn cho bộ mã hóa qua cáp tín hiệu. Khi điện áp pin giảm xuống dưới ngưỡng, CNC sẽ hiển thị cảnh báo pin yếu trước khi pin cạn hoàn toàn. Nếu pin bị cạn hoàn toàn, dữ liệu vị trí tuyệt đối trong bộ mã hóa sẽ bị mất. Lần bật nguồn tiếp theo, CNC sẽ tạo cảnh báo APC (Absolute Pulse Coder) và yêu cầu quay về điểm tham chiếu để thiết lập lại vị trí gốc của trục — về cơ bản là quy trình định vị gốc một lần, sau đó hoạt động tuyệt đối sẽ tiếp tục bình thường sau khi pin được thay thế.

Q3: Mã cảnh báo CNC nào cho biết lỗi với A860-0370-V502 trên bộ điều khiển FANUC 0i, 16i và 18i?

Lỗi bộ mã hóa xung tuyệt đối trên bộ điều khiển dòng FANUC 0i/16i/18i chủ yếu xuất hiện trong danh mục cảnh báo servo. Các cảnh báo liên quan đến bộ mã hóa phổ biến nhất là: SV0300 (Cảnh báo APC: Cần quay về vị trí tham chiếu), theo sau lỗi pin hoặc thay thế bộ mã hóa; SV0360 (Lỗi giao tiếp bộ mã hóa xung), cho biết lỗi truyền dữ liệu nối tiếp giữa bộ mã hóa và bộ khuếch đại; và SV0368/SV0369 (Lỗi phần cứng bộ mã hóa xung), cho biết lỗi bộ mã hóa bên trong được phát hiện bởi dữ liệu tự chẩn đoán nối tiếp. Số cảnh báo cụ thể cung cấp hướng chẩn đoán — cảnh báo giao tiếp thường dẫn đến các vấn đề về cáp hoặc đầu nối, trong khi cảnh báo phần cứng chỉ ra bản thân cụm bộ mã hóa. Luôn kiểm tra cáp tín hiệu bộ mã hóa và các đầu nối của nó ở cả hai đầu động cơ và bộ khuếch đại trước khi kết luận lỗi bộ mã hóa.

Q4: A860-0370-V502 có thể được sửa chữa không, hay nên thay thế khi bị lỗi?

Bộ mã hóa FANUC Alpha aA1000 nói chung không thể sửa chữa ở mức độ khôi phục hoạt động đáng tin cậy trong thời gian dài. Các phần tử quang học và điện tử bên trong của các bộ mã hóa này được sản xuất với dung sai chặt chẽ và là các cụm kín — việc sửa chữa thành phần ở cấp độ thực địa không khả thi về mặt thực tế và các trung tâm sửa chữa chuyên nghiệp liên tục lưu ý rằng các đơn vị này hiếm khi có thể sửa chữa được. Khi bộ mã hóa bị lỗi hoặc bị nghi ngờ, việc trao đổi với một đơn vị đã được kiểm tra từ một chuyên gia phụ tùng FANUC uy tín là phương pháp tiêu chuẩn. Việc kiểm tra luôn phải được thực hiện với bộ mã hóa được lắp trên động cơ Alpha thực tế chạy trên phần cứng ổ đĩa FANUC — các bài kiểm tra điện trên bàn không sử dụng bộ mã hóa trên động cơ dự định của nó không thể tái tạo các điều kiện nhiệt và rung động làm lộ ra các lỗi không liên tục.

Q5: A860-0370-V502 có tương thích với động cơ FANUC Alpha i series hoặc bộ khuếch đại dòng αi thế hệ hiện tại không?

Không. A860-0370-V502 là bộ mã hóa dòng FANUC Alpha thế hệ đầu tiên, được thiết kế cho dòng động cơ Alpha (α) ban đầu. Các động cơ dòng Alpha i (αi) và dòng αi hiện tại sau này sử dụng các thế hệ bộ mã hóa khác nhau — bao gồm A860-2001-T321 (αi A16000, 16 triệu xung/vòng) và các bộ kế nhiệm tương tự — với cách lắp đặt vật lý khác, cách triển khai giao thức nối tiếp khác và giao diện điện khác. A860-0370-V502 không thể lắp trên động cơ dòng αi và bộ khuếch đại servo dòng αi không được thiết kế để giao tiếp với giao thức nối tiếp aA1000 cũ hơn. Đối với các máy sử dụng động cơ dòng Alpha α (không phải i) và bộ khuếch đại dòng Alpha ban đầu (thời kỳ SVU, SVUC, A06B-6058, A06B-6066), A860-0370-V502 là đơn vị phù hợp. Đối với các máy sử dụng hệ thống αi sau này, bộ mã hóa phù hợp đến từ dòng A860-20xx.
