Loại Tuyệt đối | 1.000.000 xung/vòng quay | Giao diện nối tiếp | Động cơ Servo AC FANUC Alpha i (αi) | Khớp nối Oldham | IP65 | Đầu nối 10 chân | Sản xuất tại Nhật Bản
Mọi chuyển động trên máy được trang bị FANUC αi — một bước tăng 0,001mm trên trung tâm tiện CNC, một nội suy 6 trục trên robot công nghiệp, một di chuyển nhanh bao phủ 500mm trong một phần giây — phụ thuộc vào dữ liệu vị trí bắt nguồn từ bên trong một thiết bị quang học nhỏ được gắn ở phía sau mỗi động cơ servo. Nếu không có phản hồi chính xác, liên tục và đáng tin cậy từ thiết bị đó, sẽ không có điều khiển vòng kín. Chỉ có chuyển động vòng hở: nhanh, gần đúng và không phù hợp cho sản xuất chính xác.

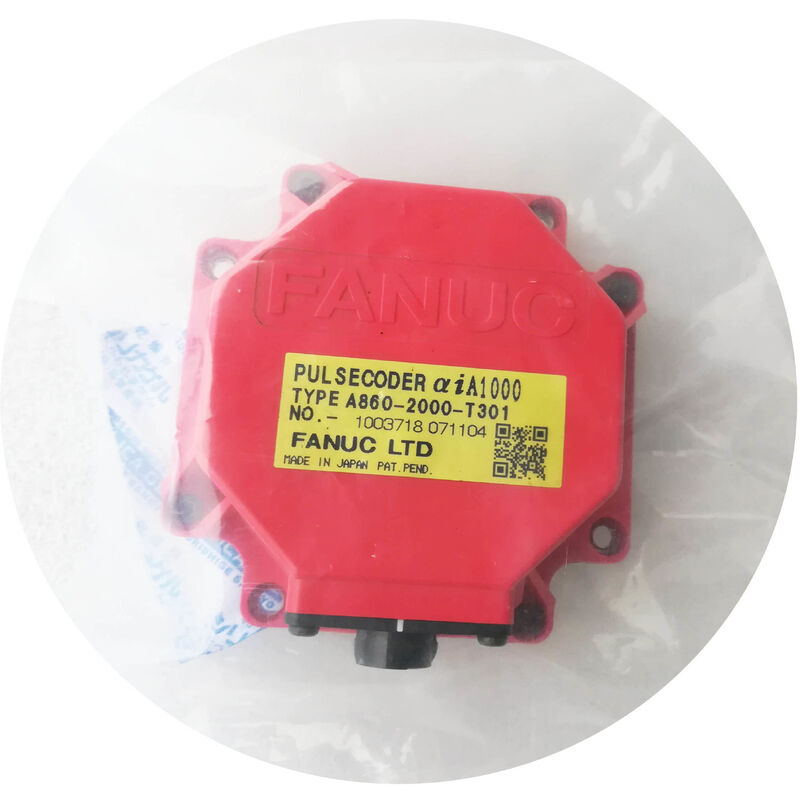

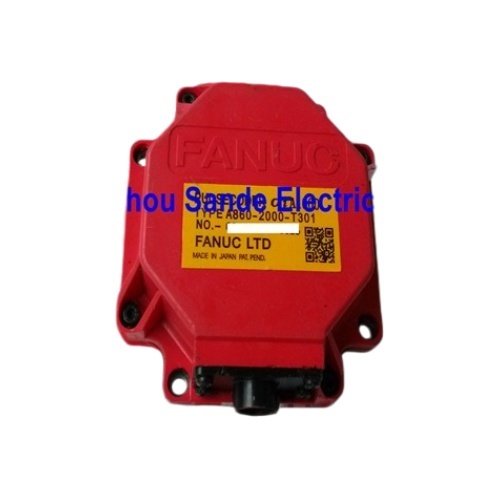

FANUC A860-2000-T301 là bộ mã hóa tuyệt đối αiA1000 — cảm biến phản hồi được thiết kế đặc biệt cho dòng động cơ servo AC FANUC Alpha i (αi). Với 1.000.000 xung mỗi vòng quay được truyền qua giao diện nối tiếp, khả năng lưu giữ vị trí tuyệt đối qua các chu kỳ nguồn và thiết kế khớp nối Oldham có khả năng chịu được sự sai lệch trục mà không làm ảnh hưởng đến độ chính xác, bộ mã hóa này vừa là thành phần được triển khai rộng rãi nhất vừa là thành phần quan trọng nhất về bảo trì trong hệ thống servo αi.
Nó được tìm thấy trên các trung tâm gia công CNC, trung tâm tiện, máy cắt laser và robot công nghiệp FANUC trên sàn nhà máy trên mọi ngành sản xuất chính trên toàn thế giới.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A860-2000-T301 |
| Tên gọi FANUC | Bộ mã hóa αiA1000 |
| Loại bộ mã hóa | Tuyệt đối (lưu giữ vị trí được hỗ trợ bằng pin) |
| Độ phân giải | 1.000.000 xung mỗi vòng quay |
| Giao diện đầu ra | Nối tiếp (giao thức bộ mã hóa nối tiếp FANUC αi) |
| Đầu nối | 10 chân, đạt chuẩn IP65 |
| Cấp bảo vệ | IP65 |
| Loại khớp nối | Khớp nối Oldham |
| Cáp | Không tích hợp sẵn (cần cáp bộ mã hóa riêng) |
| Cáp khuyến nghị | A660-2005-T506 (5m), A660-2005-T507 (10m) |
| Dòng động cơ tương thích | Động cơ servo AC FANUC Alpha i (αi) |
| Bộ điều khiển CNC tương thích | FANUC dòng 0i, 16i, 18i, 21i, 30i/31i/32i |
| Bộ điều khiển robot tương thích | R-J3, R-J3iB, R-30iA, R-30iB |
| Ví dụ động cơ | A06B-0243-B100 và các dòng αi liên quan |
| Xuất xứ | Nhật Bản |
Dòng sản phẩm động cơ servo FANUC đã phát triển qua các thế hệ được xác định rõ ràng, và tên gọi bộ mã hóa phản ánh trực tiếp sự tiến triển này. Dòng Alpha (α) ban đầu — các động cơ được trang bị bộ mã hóa A860-0370-V502 (αA1000) — đại diện cho nền tảng bộ mã hóa nối tiếp thế hệ đầu tiên của FANUC. Dòng Alpha i (αi) theo sau đã mang lại những cải tiến đáng kể về hiệu suất động cơ, giao tiếp hệ thống truyền động và tích hợp chức năng an toàn, đồng thời yêu cầu một thế hệ phần cứng bộ mã hóa mới tương xứng.
A860-2000-T301 là thế hệ mới đó. Chữ "i" trong αiA1000 không chỉ mang tính thẩm mỹ — nó biểu thị một giao thức giao diện nối tiếp đã được sửa đổi, phần cứng bên trong được cập nhật và khả năng tương thích với các bộ khuếch đại dòng αi (dòng A06B-6114, A06B-6117, A06B-6130) và thế hệ bộ điều khiển CNC và robot FANUC hoạt động với chúng. Động cơ αi và A860-2000-T301 là các thành phần được ghép nối hệ thống; αA1000 cũ từ dòng Alpha ban đầu không thể thay thế cho αiA1000, và phần cứng bộ khuếch đại sẽ từ chối nó.
Hiểu rõ ranh giới thế hệ này quan trọng nhất khi tìm nguồn thay thế. Một máy có động cơ dòng αi yêu cầu A860-2000-T301. Một máy cũ hơn với động cơ Alpha (không phải i) ban đầu cần A860-0370-V502. Việc trộn lẫn hai loại này là không thể nếu không thay đổi cả bộ khuếch đại và động cơ.
Một triệu điểm đếm mỗi vòng quay trục không phải là một con số chỉ tồn tại vì mục đích tiếp thị. Nó có ý nghĩa vật lý cụ thể đối với khả năng định vị của máy.
Tài liệu bộ khuếch đại servo dòng αi của FANUC (B-65262EN) nêu rõ rằng lớp độ phân giải 1.000.000 ppr cho phép động cơ phục vụ các ứng dụng từ định vị đơn giản đến các ứng dụng đòi hỏi độ chính xác cao nhất. Lý do bắt nguồn trực tiếp từ cách các vòng lặp điều khiển vị trí và vận tốc hoạt động. Ở mức 1.000.000 ppr, một động cơ quay ở tốc độ 3.000 vòng/phút tạo ra 50.000.000 điểm đếm phản hồi mỗi giây — một tốc độ rất cao so với tần số cập nhật của vòng lặp điều khiển đến mức nhiễu đo vận tốc gần như biến mất. Servo có thể tính toán tốc độ tức thời chính xác ở bất kỳ vòng tua nào mà không có các hiện vật lượng tử hóa mà bộ mã hóa có độ phân giải thấp hơn gây ra, đặc biệt là ở tốc độ chậm.
Đối với một trung tâm gia công cắt ở tốc độ 100 mm/phút trên trục vít me, động cơ servo có thể chỉ quay ở tốc độ 50–200 vòng/phút. Ở tốc độ đó, độ phân giải bộ mã hóa rất quan trọng. Một bộ mã hóa 3.000 ppr chỉ tạo ra 150–600 điểm đếm mỗi giây trong các điều kiện đó — hầu như không đủ để duy trì phản hồi vận tốc mượt mà. αiA1000 có 1.000.000 ppr cung cấp 833.000–3.333.000 điểm đếm mỗi giây ở cùng tốc độ cơ học, mang lại cho vòng lặp vận tốc độ phân giải cần thiết để cắt mượt mà, không bị rung ở tốc độ chậm.
Sự khác biệt về hoạt động giữa bộ mã hóa tuyệt đối và bộ mã hóa tăng dần được cảm nhận mỗi khi máy bật nguồn.
Bộ mã hóa tăng dần không có bộ nhớ. Vị trí được đặt lại về không khi bật nguồn. CNC phải thực hiện trả về tham chiếu — ra lệnh cho mỗi trục di chuyển đến điểm dừng cứng hoặc công tắc cam tham chiếu ở tốc độ được kiểm soát — trước khi có bất kỳ vị trí hợp lệ nào. Trên một trung tâm gia công lớn có bốn hoặc năm trục, việc hoàn thành trả về tham chiếu mất vài phút. Nếu máy dừng khẩn cấp giữa chu kỳ, việc trả về tham chiếu là bắt buộc trước khi sản xuất có thể tiếp tục.
A860-2000-T301 duy trì bộ đếm vị trí tuyệt đối liên tục, được hỗ trợ bởi pin lithium 3V trong tủ bộ khuếch đại servo. Khi nguồn điện chính trở lại sau bất kỳ sự gián đoạn nào — tắt máy có kiểm soát, dừng khẩn cấp, mất điện — giao diện nối tiếp của bộ mã hóa ngay lập tức truyền vị trí tuyệt đối đã lưu trữ. Mọi trục đều được biết. CNC xác minh vị trí, người vận hành xác nhận và sản xuất tiếp tục.
Cơ chế bảo vệ pin được phân cấp: bộ khuếch đại servo giám sát điện áp pin và tạo cảnh báo pin yếu trước khi điện áp đạt đến mức dữ liệu vị trí có thể bị mất. Việc thay pin kịp thời — được thực hiện khi dữ liệu vị trí vẫn còn được giữ an toàn — không gây gián đoạn cho việc hiệu chỉnh trục.
Một trong những đặc điểm nổi bật hơn được liệt kê trong danh sách sản phẩm của Radwell và IQ Electro cho A860-2000-T301 là giao diện khớp nối Oldham. Chi tiết cơ khí này đáng để tìm hiểu vì nó ảnh hưởng trực tiếp đến tuổi thọ của bộ mã hóa.
Khớp nối Oldham là một thiết bị cơ khí ba mảnh truyền mô-men xoắn giữa hai trục có thể không đồng trục hoàn hảo. Hai đĩa ngoài kết nối với trục động cơ và đĩa bộ mã hóa tương ứng, trong khi một đĩa trung tâm nổi với các rãnh trực giao ở mỗi mặt bù đắp cho cả độ lệch song song và sai lệch góc nhỏ giữa hai trục. Sự bù trừ này xảy ra mà không truyền các lực sai lệch đến các ổ trục bên trong của bộ mã hóa.
Tại sao điều này lại quan trọng? Trong thiết kế bộ mã hóa nối tiếp dòng α và αi, bộ mã hóa được gắn vào phía sau động cơ và được dẫn động thông qua khớp nối này. Trong suốt tuổi thọ của động cơ, chu kỳ nhiệt, sốc cơ học do quá hành trình trục và hao mòn chung có thể gây ra một lượng nhỏ độ đảo trục mà nếu không sẽ tải không đối xứng lên các ổ trục của bộ mã hóa. Khớp nối Oldham hấp thụ sự sai lệch này liên tục, làm giảm đáng kể ứng suất ổ trục bên trong bộ mã hóa. Các khớp nối bị hỏng — có thể bị nứt hoặc mòn sau nhiều giờ hoạt động — tự chúng là một chế độ lỗi được ghi nhận trong các hệ thống bộ mã hóa αiA1000 và nên được kiểm tra bất cứ khi nào tiếp cận bộ mã hóa.
A860-2000-T301 bao gồm hai lĩnh vực ứng dụng FANUC riêng biệt, phản ánh mức độ phổ biến của nền tảng động cơ servo αi.
Máy công cụ CNC— Các trung tâm gia công, trung tâm tiện, máy tiện phay và hệ thống mài sử dụng bộ điều khiển FANUC 0i, 16i, 18i, 21i, 30i, 31i và 32i với các bộ truyền động dòng αi thường xuyên sử dụng bộ mã hóa này trên các trục tiến và trục phụ của chúng. Các dòng động cơ αiS (quán tính tiêu chuẩn) và αiF (tốc độ cao) trong phạm vi định mức 4/4000 đến 40/4000 đại diện cho nhóm máy công cụ cốt lõi.
Robot công nghiệp FANUC— Bộ điều khiển robot R-J3, R-J3iB, R-30iA và R-30iB kết hợp với động cơ khớp nối αi cũng sử dụng A860-2000-T301. Trên các khớp nối robot, khả năng lưu giữ vị trí tuyệt đối đặc biệt quan trọng — một robot không có vị trí khớp nối hợp lệ không thể di chuyển an toàn, và quy trình trả về tham chiếu trên cánh tay robot công nghiệp 6 trục là một quy trình chậm, tốn không gian mà môi trường sản xuất rất muốn tránh. Bộ mã hóa tuyệt đối loại bỏ yêu cầu này hoàn toàn trong hoạt động bình thường.
Một ví dụ được xác minh từ cộng đồng chuyên gia phụ tùng FANUC: động cơ A06B-0243-B100 (một động cơ trục αiS 4/4000) sử dụng A860-2000-T301 làm bộ mã hóa được chỉ định của nhà máy. Thông số kỹ thuật tương tự áp dụng cho dòng động cơ αiS và αiF rộng hơn.
A860-2000-T301 không bao gồm cáp tích hợp — thân bộ mã hóa kết thúc bằng đầu nối IP65 10 chân chấp nhận một bộ cáp tín hiệu riêng biệt. Dòng cáp được chỉ định của FANUC cho bộ mã hóa này bao gồm A660-2005-T505 (5 mét, đầu nối thẳng) và A660-2005-T506 (thông số kỹ thuật 5m thay thế), với các phiên bản dài hơn có sẵn trong dòng A660-2005 lên đến 15 mét.
Tầm quan trọng của tình trạng cáp trong chẩn đoán lỗi bộ mã hóa không thể phóng đại. Lỗi cáp tín hiệu bộ mã hóa — ăn mòn đầu nối ở đầu động cơ hoặc bộ khuếch đại, cọ xát cách điện tại các điểm vào quản lý cáp và đứt liên tục của lớp che chắn — được ghi nhận là nguyên nhân phổ biến gây ra cảnh báo liên quan đến bộ mã hóa trên hệ thống FANUC αi. Trước khi kết luận lỗi do thân bộ mã hóa, việc kiểm tra và thay thế cáp tín hiệu là bước chẩn đoán đầu tiên được khuyến nghị bởi các chuyên gia CNC của FANUC. Cáp là một thành phần riêng biệt, có chi phí thấp hơn và chế độ lỗi của nó không thể phân biệt được với lỗi thân bộ mã hóa ở cấp độ cảnh báo.
Q1: Sự khác biệt giữa A860-2000-T301 và A860-0370-V502 cũ hơn là gì, và chúng có thể được sử dụng thay thế cho nhau không?
Hai bộ mã hóa này thuộc các thế hệ động cơ servo FANUC khác nhau và không thể thay thế cho nhau. A860-0370-V502 (αA1000) được thiết kế cho các động cơ và bộ khuếch đại dòng Alpha (α) ban đầu. A860-2000-T301 (αiA1000) là sản phẩm kế nhiệm, được chế tạo cho dòng Alpha i (αi) với giao thức giao diện nối tiếp đã được sửa đổi. Kích thước lắp đặt vật lý có thể tương tự, nhưng giao diện điện và giao thức truyền thông khác nhau giữa hai thế hệ. Việc lắp A860-0370-V502 vào hệ thống bộ khuếch đại dòng αi sẽ dẫn đến lỗi giao tiếp; bộ khuếch đại không thể giải mã dữ liệu nối tiếp của bộ mã hóa cũ hơn. Luôn xác nhận thế hệ bộ mã hóa khớp với dòng động cơ và bộ khuếch đại trước khi đặt hàng.
Q2: Những cảnh báo CNC nào cho biết lỗi bộ mã hóa A860-2000-T301 trên bộ điều khiển FANUC dòng 0i và 30i?
Lỗi bộ mã hóa trên bộ điều khiển FANUC 0i/16i/18i/30i thuộc danh mục cảnh báo servo. Các cảnh báo liên quan nhất là SV0300 (Cảnh báo APC: Cần Trả về Vị trí Tham chiếu), xuất hiện sau khi pin hỏng hoặc thay thế bộ mã hóa; SV0360 (Lỗi Giao tiếp Bộ mã hóa Xung), chỉ ra sự cố liên kết dữ liệu nối tiếp — cáp, đầu nối hoặc điện tử bộ mã hóa; và SV0368/SV0369 (Cảnh báo Phần cứng Bộ mã hóa Xung), chỉ ra lỗi được phát hiện trong chức năng tự chẩn đoán bên trong của bộ mã hóa. Cảnh báo SV0362 (Cảnh báo Pha Bộ mã hóa Xung) có thể chỉ ra sự suy giảm phần tử quang học. Trước khi thay thế thân bộ mã hóa, luôn kiểm tra và nếu cần thiết, thay thế cáp tín hiệu bộ mã hóa, vì lỗi cáp tạo ra cảnh báo giống hệt như lỗi thân bộ mã hóa và phổ biến hơn đáng kể.
Q3: Việc thay thế A860-2000-T301 có yêu cầu trả về tham chiếu sau khi lắp đặt không?
Có, nhưng chỉ một lần. Khi bộ mã hóa tuyệt đối được thay thế, bộ đếm vị trí tuyệt đối bên trong bộ mã hóa sẽ bắt đầu lại — nó không có lịch sử về vị trí trục đã được định vị. CNC sẽ tạo cảnh báo APC (SV0300) yêu cầu trả về tham chiếu. Sau khi thực hiện trả về tham chiếu — thiết lập vị trí gốc của trục — bộ mã hóa sẽ lưu trữ dữ liệu vị trí tuyệt đối được hỗ trợ bởi pin, và hoạt động tuyệt đối bình thường sẽ tiếp tục. Không cần trả về tham chiếu thêm trừ khi pin bị cạn kiệt hoàn toàn, bộ mã hóa được thay thế lại, hoặc động cơ bị ngắt kết nối khỏi hệ thống truyền động trong một thời gian dài làm cạn kiệt pin dự phòng.
Q4: Khớp nối Oldham là gì, và lỗi của nó ảnh hưởng đến hiệu suất bộ mã hóa như thế nào?
Khớp nối Oldham là một khớp nối cơ khí linh hoạt ba mảnh kết nối trục sau của động cơ với đĩa đo của bộ mã hóa, bù đắp cho một lượng nhỏ sai lệch trục mà không truyền lực sai lệch đến các ổ trục bên trong của bộ mã hóa. Khi khớp nối Oldham bị mòn hoặc nứt — một tình trạng có thể phát triển sau nhiều giờ hoạt động, đặc biệt trong môi trường có gia tốc và giảm tốc nhanh thường xuyên — bộ mã hóa có thể tạo ra các bất thường tín hiệu không liên tục, các điểm đếm vị trí không đều hoặc nhiễu tăng lên trong tín hiệu phản hồi vận tốc. Các triệu chứng này có thể giống với sự suy giảm phần tử quang học hoặc nhiễu cáp. Trong bất kỳ lần thay thế bộ mã hóa hoặc bảo dưỡng động cơ nào, việc kiểm tra và thay thế khớp nối Oldham cùng với thân bộ mã hóa được coi là thực hành tốt bởi các chuyên gia bảo trì FANUC. Bộ khớp nối thay thế thường có sẵn dưới dạng các bộ phận dịch vụ riêng biệt.
Q5: A860-2000-T301 có tương thích với các hệ thống robot FANUC ngoài các máy công cụ CNC không?
Có. A860-2000-T301 được sử dụng trong cả ứng dụng máy công cụ CNC và robot công nghiệp FANUC. Bộ điều khiển robot FANUC R-J3, R-J3iB, R-30iA và R-30iB sử dụng động cơ khớp nối dòng αi với bộ mã hóa này làm thiết bị phản hồi. Chức năng lưu giữ vị trí tuyệt đối đặc biệt quan trọng trong các ứng dụng robot — một khớp nối robot không có dữ liệu vị trí tuyệt đối hợp lệ không thể thực hiện chuyển động an toàn, và việc tham chiếu vị trí khớp nối robot đòi hỏi phải di chuyển vật lý từng khớp nối đến một dấu tham chiếu, điều này tốn thời gian và yêu cầu không gian làm việc của robot phải trống. Khả năng lưu giữ vị trí tuyệt đối của αiA1000 loại bỏ quy trình này trong điều kiện hoạt động bình thường. Khi bảo dưỡng robot, các quy trình bảo trì pin, kiểm tra cáp và thay thế bộ mã hóa tương tự được áp dụng như đối với các trục máy công cụ CNC.
