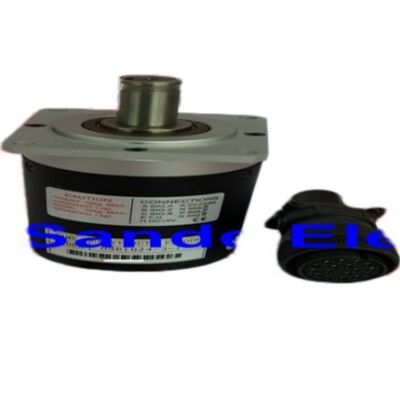

Mitsubishi Electric OSE1024-3-15-8 Bộ mã hóa trục quang — Phản hồi trục chính CNC, 1024 P/R

Thương hiệu: Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Loại: Bộ mã hóa trục quang tăng dần

Mã sản phẩm: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

Tình trạng: Mới

Tình trạng còn hàng: Còn hàng — Giao hàng nhanh trên toàn thế giới

Bộ mã hóa giữ cho trục chính CNC hoạt động chính xác

Phản hồi trục chính không hào nhoáng — cho đến khi nó bị lỗi. Khi bộ mã hóa quang bắt đầu đưa ra tín hiệu sai trên trục chính CNC, toàn bộ máy sẽ ngừng hoạt động: ren cứng trở nên không đáng tin cậy, chu kỳ ren báo lỗi và định vị trục C bị lệch khỏi dung sai. Máy vẫn hoạt động tốt. Hệ thống điều khiển vẫn hoạt động tốt. Nhưng nếu không có tín hiệu vị trí sạch sẽ, chính xác từ trục chính, thì tất cả những điều đó đều vô nghĩa.

Mitsubishi Electric OSE1024-3-15-8 là bộ mã hóa trục quang mà các hệ thống CNC Mitsubishi — và các máy Mazak được chế tạo xung quanh chúng — tin cậy để phản hồi trục chính đó. Đây là bộ mã hóa quay tăng dần tạo ra 1024 xung mỗi vòng quay, được thiết kế để lắp trực tiếp vào trục chính và cung cấp đầu ra pha A, B và Z nhất quán cho hệ thống điều khiển CNC trong điều kiện gia công liên tục.

Nếu bạn đang gặp lỗi bộ mã hóa trên trung tâm gia công, máy tiện hoặc máy tiện CNC của Mitsubishi, đây có thể là bộ phận bạn cần.

Thông số kỹ thuật sản phẩm

Thông số kỹ thuật được lấy từ dữ liệu sản phẩm Nemicon / Nidec-Nemicon và tài liệu tham chiếu chéo đã được xác minh.

Bộ mã hóa này hoạt động như thế nào — và tại sao 1024 P/R lại quan trọng đối với CNC

Bộ mã hóa tăng dần tạo ra một chuỗi xung khi trục quay. OSE1024-3-15-8 tạo ra 1.024 xung cách đều nhau cho mỗi vòng quay đầy đủ trên các kênh A và B của nó. Hai kênh này lệch nhau 90 độ — một cấu hình được gọi là đầu ra vuông góc — cho phép hệ thống điều khiển xác định đồng thời cả tốc độ và hướng quay.

Đầu ra thứ ba, pha Z (xung chỉ mục), phát ra chính xác một lần mỗi vòng quay ở một vị trí góc cố định. Đây là cách hệ thống điều khiển CNC tìm thấy điểm tham chiếu gốc của trục chính sau khi tắt nguồn và đây là yếu tố làm cho các tính năng như ren cứng và tiện ren đơn điểm hoạt động đáng tin cậy. Nếu không có xung Z sạch, trục chính không thể thiết lập mối quan hệ pha nhất quán với hệ thống điều khiển — và các hoạt động đó sẽ thất bại.

Ở mức 1.024 xung mỗi vòng quay, hệ thống điều khiển nhận được các cập nhật vị trí 1.024 lần cho mỗi vòng quay trục chính. Điều đó tương đương với độ phân giải góc là 0,352 độ mỗi xung — đủ tốt cho các yêu cầu đồng bộ hóa của điều khiển trục chính CNC hiện đại.

Bộ mã hóa này được sử dụng ở đâu

OSE1024-3-15-8 được chỉ định là thiết bị gốc trên các máy công cụ CNC chạy hệ thống CNC Mitsubishi và nó xuất hiện rộng rãi trong cơ sở lắp đặt của Mazak các trung tâm gia công đứng và ngang, trung tâm tiện và máy đa chức năng được trang bị hệ thống điều khiển Mitsubishi.

Các ứng dụng chính bao gồm:

Ren cứng — Ứng dụng bộ mã hóa trục chính đòi hỏi khắt khe nhất. Hệ thống điều khiển phải đồng bộ hóa chính xác chuyển động quay của trục chính với chuyển động tiến dao trục Z trên mỗi chu kỳ ren. Tín hiệu bộ mã hóa bị suy giảm gây ra gãy mũi ren, lỗi ren hoặc lỗi theo dõi trục. Đây thường là triệu chứng đầu tiên mà thợ máy nhận thấy khi OSE1024-3-15-8 bắt đầu bị lỗi.

Định vị trục C — Trên các trung tâm tiện có dụng cụ sống, trục chính hoạt động như một trục C quay cho các hoạt động phay, khoan và khoan ngang. Định vị chính xác phụ thuộc hoàn toàn vào khả năng của bộ mã hóa trong việc cung cấp số lượng xung nhất quán và tham chiếu pha Z đáng tin cậy.

Đồng bộ hóa ren và tiện — Tiện ren đơn điểm trên máy tiện yêu cầu dao phải đi vào cùng một đường xoắn ốc trên mỗi lần chạy. Bộ mã hóa trục chính cung cấp sự đồng bộ hóa vị trí giúp điều đó có thể thực hiện được.

Giám sát tốc độ trục chính — Ngoài định vị, hệ thống điều khiển sử dụng phản hồi bộ mã hóa để giám sát và điều chỉnh tốc độ trục chính thực tế so với giá trị lệnh — rất quan trọng để kiểm soát tốc độ bề mặt ở chế độ tiện tốc độ bề mặt không đổi.

Tham chiếu chéo và khả năng tương thích

OSE1024-3-15 được xác nhận tương thích với một số tham chiếu tương đương, bao gồm Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa và các biến thể Tamagawa TS1508.

Tham chiếu chéo này hữu ích cho các cơ sở đã gặp OSE1024-3-15-8 được liệt kê dưới các danh mục nhà cung cấp khác nhau. Các thông số kỹ thuật cốt lõi — 1024 P/R, 5V DC, đầu ra tăng dần 3 kênh, trục 5/8 inch — vẫn nhất quán trên các tham chiếu tương đương này.

Khi tìm nguồn cung ứng bộ phận thay thế, hãy xác minh đường kính trục, số chân đầu nối và loại đầu ra so với thông số kỹ thuật ban đầu của máy bạn trước khi đặt hàng. Tham chiếu chéo về chức năng tương đương trong hầu hết các trường hợp nhưng hãy xác nhận với tài liệu dịch vụ của bạn khi có thể.

Dấu hiệu lỗi phổ biến — Khi nào cần thay thế

OSE1024-3-15-8 là một thiết bị quang học chính xác với tuổi thọ dịch vụ phụ thuộc nhiều vào điều kiện môi trường: nhiệt, ô nhiễm, rung động và tuổi tác đều góp phần làm suy giảm. Đây là những dấu hiệu cảnh báo phổ biến nhất cho thấy bộ mã hóa sắp bị lỗi:

Lỗi ren cứng hoặc gãy mũi ren — Hệ thống điều khiển không thể duy trì đồng bộ hóa trục chính-tiến dao khi các xung bộ mã hóa không nhất quán hoặc bị mất.

Lỗi định hướng trục chính — Máy dừng trong chu kỳ định hướng hoặc trục chính vượt quá vị trí mục tiêu lặp đi lặp lại. Điều này thường chỉ ra tín hiệu pha Z bị suy giảm hoặc nhiễu.

Mã báo động trên hệ thống điều khiển CNC — Hệ thống CNC Mitsubishi tạo ra các mã báo động cụ thể liên quan đến bộ mã hóa trục chính khi tín hiệu phản hồi nằm ngoài các tham số dự kiến. Mã báo động liên quan đến sai lệch phản hồi trục chính hoặc lỗi giao tiếp bộ mã hóa là một chỉ báo trực tiếp.

Lỗi ren không liên tục — Lỗi bước ren thỉnh thoảng nhưng không nhất quán trong quá trình tiện ren đơn điểm, đặc biệt ở tốc độ trục chính thấp hơn, nơi tính toàn vẹn của tín hiệu là quan trọng nhất.

Hiển thị tốc độ trục chính thất thường — Màn hình hiển thị tốc độ trục chính của hệ thống điều khiển dao động hoặc hiển thị các giá trị không hợp lý ngay cả ở tốc độ lệnh ổn định.

Nếu bất kỳ triệu chứng nào trong số này xuất hiện trên máy sử dụng bộ mã hóa này, việc thay thế OSE1024-3-15-8 là bước đầu tiên tiêu chuẩn trước khi tiến hành chẩn đoán sâu hơn.

Lưu ý về nguồn cung và tình trạng còn hàng

OSE-1024-3-15-8 được liệt kê là ngừng sản xuất bởi nhà sản xuất gốc. Hàng tồn kho trên thị trường chủ yếu thông qua các kênh hàng tồn kho công nghiệp và các nhà cung cấp phụ tùng CNC chuyên dụng, những người duy trì hàng tồn kho cho cơ sở lắp đặt lớn các máy công cụ được điều khiển bằng Mitsubishi vẫn đang hoạt động trên toàn thế giới.

Các đơn vị có sẵn thông qua các nhà cung cấp hàng tồn kho uy tín thường được kiểm tra trước khi bán và đi kèm với thời gian bảo hành — một giải pháp thay thế thiết thực và tiết kiệm chi phí cho bộ phận thay thế OEM, có thể không còn có sẵn thông qua các kênh phân phối tiêu chuẩn.

Khi đặt hàng, hãy xác nhận mã sản phẩm đầy đủ bao gồm hậu tố -8, chỉ định cấu hình đầu nối 8 chân. Các biến thể có ký hiệu đầu nối khác nhau (chẳng hạn như -68 hoặc -68-8) tồn tại trong dòng OSE1024-3-15 và có thể không phải là bộ phận thay thế trực tiếp mà không xác minh dây nối đầu nối của máy bạn.

Tóm tắt tham chiếu nhanh

OSE1024-3-15-8 tổng quan: Bộ mã hóa quang tăng dần 1024 P/R, 5V DC, trục 5/8", đầu nối 8 chân, tốc độ định mức 800 RPM, đầu ra vuông góc A/B/Z. Được thiết kế cho phản hồi trục chính CNC trên các trung tâm gia công điều khiển bằng Mitsubishi và máy Mazak. Bộ phận OEM ngừng sản xuất — còn hàng tồn kho để bảo trì và thay thế.

Câu hỏi thường gặp

Q1: Máy và hệ thống điều khiển CNC nào được thiết kế cho OSE1024-3-15-8?

OSE1024-3-15-8 là bộ mã hóa trục chính được sử dụng trên các máy công cụ CNC được trang bị hệ thống CNC Mitsubishi, bao gồm các dòng điều khiển M50, M60, M64, M500, M700 và các dòng liên quan. Nó xuất hiện dưới dạng thiết bị gốc trên nhiều loại Mazak trung tâm gia công và trung tâm tiện được chế tạo với hệ thống điều khiển Mitsubishi — đặc biệt là các mẫu được sản xuất từ cuối những năm 1980 đến những năm 2000. Nếu máy Mazak hoặc máy điều khiển bằng Mitsubishi của bạn đang gặp lỗi bộ mã hóa trục chính hoặc gặp sự cố ren cứng, bộ mã hóa này là mục tiêu chẩn đoán chính.

Q2: "-8" ở cuối mã sản phẩm có nghĩa là gì và nó có quan trọng không?

hậu tố -8 chỉ định cấu hình đầu nối 8 chân trên bộ mã hóa này. Trong dòng sản phẩm OSE1024-3-15, có các biến thể đầu nối khác nhau — phổ biến nhất là -68 (cấu hình đa chân khác) và -8. Chúng không thể thay thế cho nhau mà không đấu lại dây cáp bộ mã hóa của máy. Luôn xác nhận mã sản phẩm đầy đủ, bao gồm cả hậu tố, khớp với bộ mã hóa được lắp đặt trong máy của bạn trước khi đặt hàng. Nếu bạn đang thay thế một đơn vị bị lỗi, cách tiếp cận an toàn nhất là khớp mã sản phẩm hoàn chỉnh chính xác như trên nhãn bộ mã hóa.

Q3: Tôi có thể sử dụng Tamagawa TS1508 hoặc SANSEI NE-1024-2MDa làm bộ phận thay thế trực tiếp cho OSE1024-3-15-8 không?

Các đơn vị này được xác nhận là tương đương về chức năng về độ phân giải, điện áp và loại đầu ra — tất cả đều tạo ra 1024 P/R ở 5V DC với đầu ra vuông góc A, B, Z. Tuy nhiên, chân cắm đầu nối vật lý và khả năng tương thích cáp phải được xác minh trước khi thay thế một cái này bằng cái khác. Tham chiếu chéo về mặt kỹ thuật là tương đương ở cấp độ tín hiệu, nhưng sự khác biệt về dây nối đầu nối giữa các biến thể có thể yêu cầu điều chỉnh. Nếu nghi ngờ, hãy tham khảo sơ đồ dây cho mẫu máy cụ thể của bạn trước khi thay thế bằng bộ phận tham chiếu chéo.

Q4: Làm thế nào để tôi biết bộ mã hóa trục chính của mình bị lỗi so với cáp bộ mã hóa hoặc thẻ điều khiển CNC?

Một trình tự kiểm tra thực địa hữu ích: đầu tiên, kiểm tra cáp bộ mã hóa xem có hư hỏng vật lý, chân bị cong, ô nhiễm tại đầu nối hoặc vỏ bị hỏng không — lỗi cáp là phổ biến và dễ sửa hơn thay thế bộ mã hóa. Tiếp theo, kiểm tra lịch sử báo động trên hệ thống điều khiển CNC để xác định mã lỗi cụ thể. Báo động CNC Mitsubishi phân biệt giữa lỗi bộ mã hóa ở cấp độ tín hiệu và lỗi giao tiếp hoặc nguồn điện. Nếu báo động tái diễn sau khi cắm lại cáp và máy hiển thị lỗi ren cứng hoặc lỗi định hướng trục chính, bản thân bộ mã hóa là nguyên nhân có khả năng nhất. Kiểm tra bằng bộ mã hóa thay thế đã biết là bước xác nhận cuối cùng.
