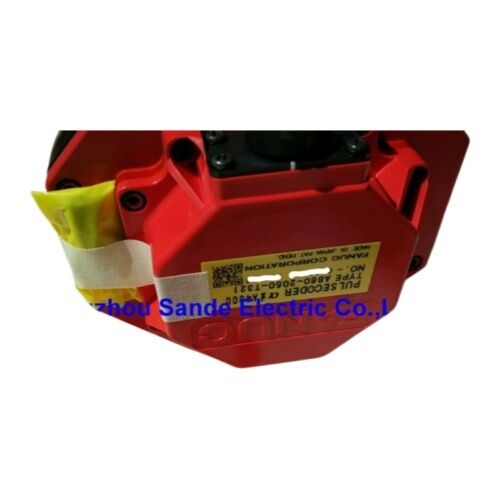

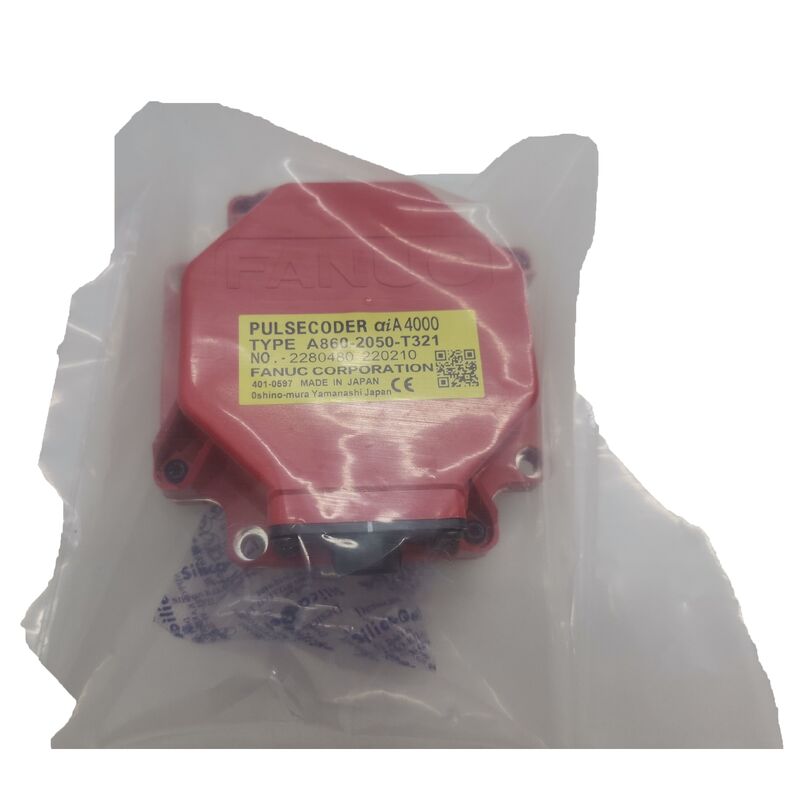

Bộ mã hóa xung FANUC A860-2050-T321 — Bộ mã hóa tuyệt đối aiA4000 cho động cơ servo AC dòng Alpha i

Mọi lệnh định vị mà máy CNC thực thi đều bắt đầu bằng việc bộ điều khiển biết chính xác vị trí của trục động cơ. Bộ mã hóa xung tuyệt đối FANUC A860-2050-T321 chịu trách nhiệm cung cấp thông tin đó trên các động cơ servo dòng Alpha i của FANUC — một bộ mã hóa tuyệt đối có độ phân giải cao, đạt chuẩn IP67 được chế tạo cho dòng động cơ Alpha i khung trung bình đến lớn, đã cung cấp năng lượng cho các trung tâm gia công chính xác, trung tâm tiện và robot công nghiệp trong hai thập kỷ sản xuất.

Phản hồi tuyệt đối — Không cần định vị gốc

Chỉ định "tuyệt đối" là điểm khác biệt của bộ mã hóa này so với các bộ mã hóa tăng dần, và điều này rất quan trọng trong môi trường sản xuất. Mọi vị trí góc của trục động cơ đều được ánh xạ tới một mã đầu ra duy nhất từ A860-2050-T321. Khi nguồn điện được khôi phục sau khi máy tắt — dù có kế hoạch hay không — bộ khuếch đại servo FANUC sẽ đọc bộ mã hóa và biết ngay lập tức vị trí trục.

Không cần di chuyển trục. Không cần chu trình quay về điểm tham chiếu. Không cần chờ đợi.

Đối với các dây chuyền tự động và trung tâm gia công đa trục, nơi các chuỗi định vị gốc có thể làm tăng thêm vài phút cho mỗi lần khởi động lại, điều này trực tiếp chuyển thành thời gian hoạt động hiệu quả. Điều này cũng quan trọng sau các sự cố mất điện đột ngột: máy sẽ biết nó đã dừng ở đâu, giúp việc tiếp tục hoạt động bị gián đoạn một cách có kiểm soát trở nên đơn giản hơn so với hệ thống phản hồi tăng dần.

Thông số kỹ thuật

Hiểu về ký hiệu aiA4000

aiA4000 xác định cả thế hệ bộ mã hóa và giao thức phản hồi. Tiền tố "ai" xác nhận đây là dòng Alpha i — nền tảng động cơ servo AC thế hệ thứ hai của FANUC, kế thừa dòng Alpha ban đầu và giới thiệu độ phân giải cải tiến, giao tiếp FSSB (FANUC Serial Servo Bus) và khả năng chống chịu môi trường được tăng cường trên toàn bộ dòng sản phẩm.

Phần A4000 trong ký hiệu đề cập đến vị trí của bộ mã hóa trong họ độ phân giải aiA của FANUC. Bộ mã hóa tuyệt đối 20-bit này cung cấp cho bộ khuếch đại servo một luồng dữ liệu vị trí dày đặc ở mọi góc trục, cho phép các vòng lặp điều khiển chặt chẽ mà các ứng dụng gia công đường viền tốc độ cao và định vị chính xác hiện đại yêu cầu.

Bảo vệ IP67 — Chế tạo cho môi trường máy công cụ

Vỏ bọc kín IP67 không phải là tùy chọn bổ sung — đó là yêu cầu cơ bản đối với bộ mã hóa nằm bên trong động cơ servo trên máy công cụ sản xuất. IP67 có nghĩa là chống bụi hoàn toàn và có khả năng chịu ngâm nước ở độ sâu lên đến một mét. Về mặt gia công thực tế, điều này bao gồm:

• Tia làm mát từ hệ thống làm mát qua trục và làm mát ngập áp suất cao
• Sương mù chất lỏng cắt có thể xâm nhập vào bên trong máy trong quá trình cắt kéo dài
• Vệ sinh bằng cách xịt rửa giữa các công việc hoặc cuối ca
• Sự ngưng tụ do chu kỳ nhiệt độ trong các xưởng được kiểm soát khí hậu

Nếu không có lớp niêm phong đầy đủ, các bộ phận cảm biến quang học của bộ mã hóa sẽ bị suy giảm theo thời gian trong các điều kiện này — dẫn đến lỗi vị trí không liên tục, cảnh báo servo FANUC và cuối cùng là hỏng bộ mã hóa. Cấu trúc IP67 kéo dài tuổi thọ dịch vụ ở những nơi bộ mã hóa có xếp hạng thấp hơn sẽ bị hỏng sớm.

Phạm vi động cơ Alpha i tương thích

A860-2050-T321 là bộ mã hóa được lắp đặt tại nhà máy cho động cơ servo AC FANUC dòng Alpha i -B — các mẫu khung trung bình và lớn trong dòng Alpha i. Theo tài liệu động cơ của FANUC và các nhà cung cấp bộ mã hóa chuyên dụng, điều này bao gồm một phạm vi kích thước động cơ rộng từ αiS4/3000-B nhỏ gọn đến các biến thể αi50 mô-men xoắn cao, bao gồm:

αiS4, αi8, αi12, αi22, αi30, αi40, αi50 — tất cả trong cấu hình dòng -B

Chỉ định -B trong mã sản phẩm động cơ cho biết các động cơ này sử dụng bộ mã hóa aiA4000 đạt chuẩn IP67 thay vì các biến thể bộ mã hóa trước đó không đạt chuẩn IP67. Luôn xác minh hậu tố động cơ trước khi đặt hàng để xác nhận đây là bộ mã hóa xung phù hợp cho mẫu động cơ cụ thể của bạn.

Nơi bộ mã hóa này đang hoạt động ngày nay

Động cơ servo FANUC Alpha i với bộ mã hóa xung A860-2050-T321 được lắp đặt trên nhiều loại thiết bị CNC khác nhau từ giữa những năm 2000 đến nay:

Trung tâm gia công CNC — các trục chính X, Y, Z và B/C trên các trung tâm gia công ngang và dọc từ các nhà sản xuất lớn bao gồm Mazak, Makino, Okuma, DMG Mori và Doosan sử dụng bộ điều khiển FANUC 16i, 18i, 30i và 31i

Trung tâm tiện và tiện phay CNC — các trục servo và hệ thống trục phụ trên máy tiện đa trục và nền tảng tiện phay

Robot công nghiệp FANUC — các trục khớp nối trên robot dòng M và R, nơi các khung động cơ Alpha i lớn hơn được sử dụng trong các khớp nối cổ tay và khuỷu tải trọng cao

Dây chuyền sản xuất chuyên dụng — hệ thống truyền động servo, bộ thay đổi pallet và các dây chuyền tự động hóa, nơi động cơ FANUC Alpha i cung cấp các trục truyền động

Lưu ý về khả năng sửa chữa

Điều này đáng để đề cập trực tiếp vì thị trường sửa chữa bộ mã hóa gây ra nhiều nhầm lẫn. Bộ mã hóa xung aiA4000 của FANUC được sản xuất dưới dạng cụm kín, và đĩa quang bên trong cùng khớp nối không thể sửa chữa tại hiện trường theo nghĩa thông thường. Mặc dù một số nhà cung cấp tuyên bố có khả năng sửa chữa, các dịch vụ bộ mã hóa chuyên dụng với các thiết bị kiểm tra CNC của FANUC liên tục ghi nhận rằng việc sửa chữa thực sự các bộ phận này là không phổ biến — chẩn đoán lỗi và thay thế là các tùy chọn dịch vụ thực tế.

Đối với các đội bảo trì xử lý sự cố bộ mã hóa, các tùy chọn thực tế là thay thế bằng một bộ phận hoạt động đã được xác minh (mới hoặc đã qua sử dụng được kiểm tra), hoặc liên hệ với một cơ sở sửa chữa động cơ FANUC chuyên dụng có thể kiểm tra bộ mã hóa trong điều kiện bộ truyền động servo thực tế để xác nhận lỗi trước khi cam kết thay thế.

Câu hỏi thường gặp

Q1: Những động cơ servo FANUC nào sử dụng bộ mã hóa xung A860-2050-T321?

Bộ mã hóa này được lắp đặt trên động cơ servo AC FANUC dòng Alpha i -B, bao gồm các mẫu từ αiS4/3000-B đến αi8, αi12, αi22, αi30, αi40 và các biến thể -B của αi50. Hãy kiểm tra xem mã sản phẩm động cơ có kết thúc bằng hậu tố -B không — chỉ định đó đặc biệt cho biết biến thể bộ mã hóa aiA4000 đạt chuẩn IP67.

Q2: Độ phân giải của A860-2050-T321 là bao nhiêu?

A860-2050-T321 sử dụng kiến trúc vị trí tuyệt đối 20-bit, cung cấp dữ liệu góc trục có độ phân giải cao cho bộ khuếch đại servo FANUC thông qua liên kết truyền thông nối tiếp tốc độ cao của FANUC. Độ phân giải này hỗ trợ các yêu cầu về dung sai định vị và gia công đường viền chặt chẽ mà các ứng dụng gia công CNC và robot hiện đại yêu cầu.

Q3: Những bộ điều khiển CNC FANUC nào tương thích với bộ mã hóa này?

A860-2050-T321 hoạt động với các bộ khuếch đại servo FANUC (mô-đun SVM dòng αi) kết hợp với các bộ điều khiển CNC trong các dòng 0i, 16i/18i/21i và 30i/31i/32i — các nền tảng FANUC chiếm ưu thế trên máy công cụ và robot được chế tạo từ giữa những năm 2000 đến nay.

Q4: Tại sao bảo vệ IP67 lại quan trọng đối với bộ mã hóa động cơ servo?

Bộ mã hóa động cơ servo trên máy công cụ CNC liên tục tiếp xúc với tia làm mát, sương mù chất lỏng cắt và chu trình xịt rửa. Nếu không có lớp niêm phong đầy đủ, độ ẩm và sự nhiễm bẩn sẽ làm suy giảm các bộ phận cảm biến quang học theo thời gian, dẫn đến lỗi vị trí và cuối cùng là hỏng bộ mã hóa. IP67 — chống bụi hoàn toàn và ngâm nước đến 1 mét — đảm bảo bộ mã hóa duy trì hoạt động đáng tin cậy trong môi trường gia công sản xuất trong suốt tuổi thọ dịch vụ của nó.

Q5: A860-2050-T321 có thể được sửa chữa nếu bị hỏng không?

Việc sửa chữa thực sự hiếm khi khả thi. FANUC sản xuất aiA4000 dưới dạng một đơn vị kín, và bộ phận quang học bên trong không được thiết kế để tháo rời tại hiện trường. Các dịch vụ bộ mã hóa chuyên dụng của FANUC có thể thực hiện chẩn đoán lỗi bằng các thiết bị kiểm tra chuyên dụng, nhưng trong hầu hết các trường hợp lỗi, cách xử lý đúng đắn là thay thế bằng một bộ phận hoạt động đã được xác minh. Trước khi thay thế, hãy xác nhận lỗi nằm ở bộ mã hóa chứ không phải ở cáp hoặc bộ khuếch đại — kiểm tra trên một động cơ tốt đã biết là bước chẩn đoán dứt khoát.
