Thành phần giúp xác định vị trí

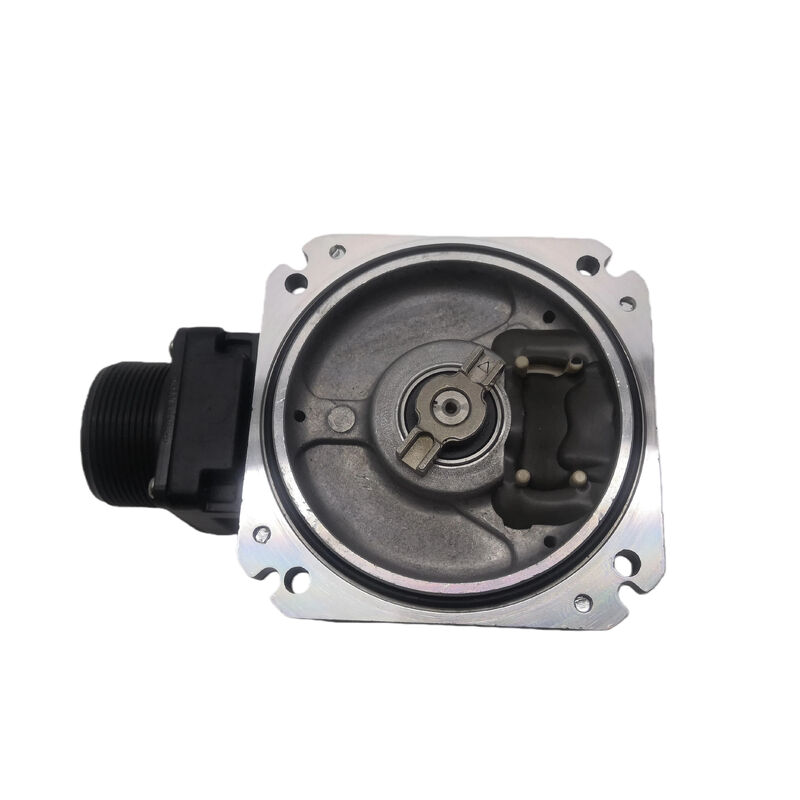

Mỗi khi một trục CNC dừng lại trong vòng micron của mục tiêu của nó, mỗi khi một động cơ servo giữ vị trí dưới một tải cắt,mỗi khi một ổ đĩa phát hiện ra rằng trục đã trôi dạt bằng một phần của một mức độ, thông tin đó đến từ bộ mã hóa.Mitsubishi OSE105S2là bộ mã hóa quang học quay gia tăng được sử dụng trên MitsubishiĐộng cơ servo dòng HC và HCR, và hiểu nó làm gì giải thích tại sao thay thế nó đúng là quan trọng như thay thế chính động cơ.

Đây là mộtBộ mã hóa gia tăng gắn trên vòmđược gắn ở phía sau của động cơ servo, đọc vị trí trục và vận tốc trong thời gian thực và cung cấp dữ liệu đó trở lại để servo ổ trên mộtGiao diện kết nối 8-pinNó phát raCác tín hiệu pha A, B và Z- các kênh hình vuông A và B để đếm hướng và vị trí, và xung chỉ số Z một lần mỗi vòng quay cho các hoạt động tham chiếu và định vị.1,000,000 xung mỗi vòng quay, một con số được chuyển trực tiếp vào độ mỏng vị trí tinh tế mà các động cơ này được biết đến trong các ứng dụng CNC.

Được sản xuất tại Nhật Bản theo tiêu chuẩn chính xác của Mitsubishi Electric,OSE105S2 là xương sống phản hồi của một cơ sở lớn được cài đặt của máy công cụ được điều khiển bởi Mitsubishi vẫn đang hoạt động sản xuất tích cực trên toàn thế giới.

Một bộ mã hóa gia tăng không lưu trữ vị trí mà đếm chuyển động.tạo ra xung điện trên các kênh A và BĐộng cơ đếm những xung và theo dõi vị trí tương đối với một điểm tham chiếu được biết.Các xung pha Z đánh dấu một vòng quay hoàn chỉnh và được sử dụng để thiết lập hoặc xác nhận rằng điểm tham chiếu tại khởi động.

Vào 1h.000,000 xung mỗi vòng quay, the OSE105S2 provides enough resolution to give the servo drive extremely fine angular discrimination — the difference between position counts is small enough that the closed-loop control system can react smoothly to tiny deviations rather than making coarse correctionsĐây là lý do tại sao động cơ HC-series được trang bị bộ mã hóa này cảm thấy trơn tru và đáp ứng trên phạm vi tốc độ,thay vì thể hiện hành vi bước chân hoặc săn bắn mà phản hồi độ phân giải thấp hơn tạo ra.

Công nghệ cảm biến quang học làm cho bộ mã hóa có khả năng chống nhiễu điện từ ¢ phù hợp trong môi trường máy CNC nơi tiếng ồn ổ trục, chuyển đổi VFD,và các nguồn EMI khác có mặt và sẽ làm hỏng dữ liệu vị trí trên một hệ thống phản hồi nhạy cảm từ tính.

OSE105S2 được liên kết với thế hệ cũ của MitsubishiĐộng cơ dòng HCCác động cơ được biết là sử dụng bộ mã hóa này bao gồm các biến thể từHC-SF, HC-SFSgia đình, cũng nhưDòng HC-MF và HCRNó cũng xuất hiện bên cạnh các động cơ được thiết kế để sử dụng vớiBộ khuếch đại dòng MR-Jtrong những thế hệ đó.

Điều này trái ngược với các động cơ servo Mitsubishi mới hơn như loạt HC-MFS hoặc HF-SP có bộ mã hóa được tích hợp trực tiếp vào lồng động cơ như một đơn vị kín.bộ mã hóa không phải là một thành phần có thể thay thế riêng biệtKiến trúc đơn vị riêng biệt của OSE105S2 có nghĩa là khi một bộ mã hóa bị hỏng trên một động cơ HC tương thích, thân động cơ có thể hoàn toàn hoạt động

OSE105S2 là một trong những bộ phận thay thế bộ mã hóa được cung cấp phổ biến hơn cho các hệ thống servo Mitsubishi cũ.

Trước khi thay đổi bộ mã hóa, it's worth ruling out cable damage and connector contamination — the 8-pin connector at the motor rear end is exposed to coolant and debris in many CNC installations and is a common source of signal issues that mimic encoder failure.

Khi mua một bộ phận thay thế OSE105S2, hãy kiểm tra đơn vị đã được thử nghiệm trên một hệ thống Mitsubishi servo tương thích, không chỉ được bật.chất lượng đầu ra tín hiệu, và độ chính xác xung pha Z không có trong số đó có thể xác minh bằng cách kiểm tra trực quan một mình.
