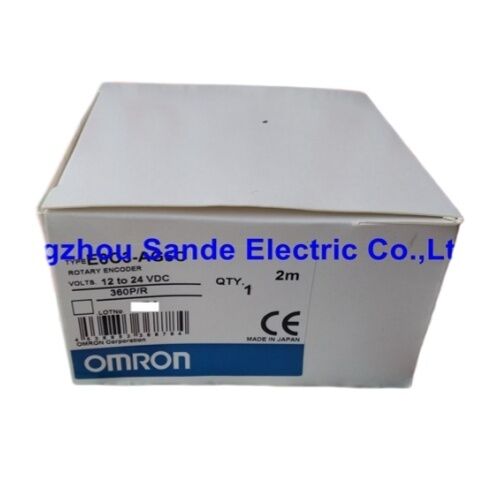

Bộ mã hóa vòng quay OMRON E6C3-AG5C 360P/R

Tuyệt đối | Mã xám 9-Bit | IP65 | Vỏ 50 mm | 12–24 VDC

Định vị không cần đoán

Hầu hết các cảm biến vị trí cho bạn biết vật gì đó đã di chuyển bao xa. Bộ mã hóa tuyệt đối cho bạn biết chính xác vị trí của vật gì đólà — ngay cả sau khi mất điện, ngay cả sau khi khởi động lại máy. Sự khác biệt đó rất quan trọng trên dây chuyền sản xuất, nơi các quy trình định vị lại tốn thời gian và sự sai lệch không mong muốn làm lãng phí các bộ phận.

OMRON E6C3-AG5C 360P/R là một bộ mã hóa vòng quay tuyệt đối chắc chắn được xây dựng dựa trên nguyên tắc đó. Với 360 xung mỗi vòng quay và đầu ra mã xám, nó cung cấp dữ liệu vị trí góc không mơ hồ trên toàn bộ vòng quay 360° — không cần đếm xung từ điểm tham chiếu, không cần trình tự khởi tạo sau khi phục hồi nguồn.

Thông số kỹ thuật

Được chế tạo đủ bền cho sàn nhà máy

Dòng E6C3 đã đạt được nhãn "chắc chắn" từ vật liệu. Vỏ là hợp kim nhôm — nhẹ nhưng cứng — trong khi trục là thép không gỉ SUS303, có khả năng chống lại sự ăn mòn nhẹ phổ biến trong các môi trường chế biến thực phẩm và hóa chất. Vòng bi kín và xếp hạng IP65 có nghĩa là tia nước và các hạt lơ lửng trong không khí không phải là mối lo ngại trong điều kiện hoạt động bình thường.

Hoạt động ở nhiệt độ từ -10°C đến +70°C, bộ mã hóa này bao phủ phạm vi từ môi trường kho lạnh đến khu vực xử lý ấm áp mà không cần các giải pháp thay thế bù nhiệt. Để lưu trữ, phạm vi còn mở rộng hơn nữa: -25°C đến +85°C, điều này quan trọng khi các đơn vị dành thời gian trên kệ không có sưởi ấm giữa các chu kỳ triển khai.

Tại sao lại là Mã xám và Tại sao nó lại quan trọng ở đây

Đầu ra nhị phân tiêu chuẩn có một điểm yếu đã biết: tại các điểm chuyển tiếp nhất định, nhiều bit thay đổi đồng thời, tạo ra một cửa sổ — dù ngắn — nơi đầu ra có thể đọc một giá trị trung gian không chính xác. Mã xám loại bỏ điều này bằng cách đảm bảo chỉ một bit thay đổi tại bất kỳ chuyển tiếp nào.

Đối với cảm biến vị trí góc, thuộc tính đó đặc biệt có giá trị. Cho dù bạn đang theo dõi một cam quay, vị trí đánh chỉ mục băng tải hay cơ chế quay số, đầu ra mã xám của E6C3-AG5C loại bỏ loại lỗi vị trí do thời gian chuyển bit gây ra. Đây không phải là một cải tiến nhỏ — đây là một lợi thế độ tin cậy cơ bản trong các ứng dụng chu kỳ cao.

Bộ mã hóa này được triển khai ở đâu

E6C3-AG5C phù hợp tự nhiên với bất kỳ ứng dụng nào cần phản hồi vị trí góc đáng tin cậy mà không cần dựa vào quy trình tham chiếu khi bật nguồn. Các trường hợp sử dụng phổ biến bao gồm:

• Bộ định vị cam — hoạt động trực tiếp với Bộ định vị cam H8PS của OMRON để kiểm soát thời gian có độ chính xác cao cho máy móc tự động
• Dây chuyền đóng gói và dán nhãn — đăng ký và đánh chỉ mục dựa trên góc
• Hệ thống băng tải — theo dõi vị trí sản phẩm dọc theo các đai được đánh chỉ mục
• Bàn quay và bàn xoay — giám sát vị trí tuyệt đối trên 360°
• Máy in và máy ép — đồng bộ hóa pha và đăng ký
• Điều khiển chuyển động dựa trên PLC chung — đầu ra NPN open collector kết nối trực tiếp với hầu hết các mô-đun đầu vào PLC tiêu chuẩn

Đầu ra NPN Open Collector — Thực tế đấu dây

Cấu hình NPN open collector có nghĩa là đầu ra của bộ mã hóa kéo xuống đất khi hoạt động, với tải được kết nối giữa đầu ra và thanh ray nguồn dương. Đây là loại đầu ra tương thích nhất cho các PLC OMRON, Mitsubishi, thẻ đầu vào kỹ thuật số Siemens S7 và hầu hết các bộ điều khiển công nghiệp khác hoạt động trong phạm vi 12–24 VDC. Điện trở kéo lên thường được tích hợp trong các mô-đun đầu vào PLC, vì vậy không cần thêm thành phần nào trong hầu hết các sơ đồ đấu dây tiêu chuẩn.

Câu hỏi thường gặp

Q1: E6C3-AG5C có giữ nguyên giá trị đọc vị trí sau khi mất điện không?

Có — đó là lợi thế cốt lõi của bộ mã hóa tuyệt đối. Không giống như các loại tăng dần phải quay về vị trí gốc sau mỗi chu kỳ nguồn, E6C3-AG5C xuất ra một mã vị trí duy nhất cho mọi góc trục. Bật nguồn lại và vị trí sẽ có ngay lập tức.

Q2: Sự khác biệt giữa E6C3-AG5C và E6C3-AG5C-C là gì?

Hậu tố "-C" cho biết đầu cuối kết nối được nối dây sẵn thay vì dây dẫn trần. Cả hai đều có thông số kỹ thuật điện và cơ khí giống hệt nhau. Lựa chọn phụ thuộc vào sở thích đấu dây bảng điều khiển của bạn và liệu một đầu nối tương thích đã được sử dụng trên máy hay chưa.

Q3: Bộ mã hóa này có thể kết nối trực tiếp với đầu vào kỹ thuật số PLC tiêu chuẩn không?

Trong hầu hết các trường hợp, có. Đầu ra NPN open collector tương thích với đầu vào kỹ thuật số loại nguồn (PNP) phổ biến trên các PLC OMRON, Siemens và Mitsubishi. Luôn xác minh rằng phạm vi điện áp đầu vào của PLC của bạn khớp với điện áp cung cấp của bộ mã hóa và trở kháng đầu vào phù hợp với định mức dòng điện đầu ra 35 mA.

Q4: Điều gì xảy ra nếu tốc độ trục vượt quá 5.000 RPM?

Hoạt động trên tốc độ tối đa được định mức có nguy cơ gây ra các vấn đề về tính toàn vẹn tín hiệu và làm mòn vòng bi nhanh chóng. Giới hạn tần số chuyển mạch 20 kHz cũng trở thành một ràng buộc ở RPM cao hơn — ở 5.000 RPM với 360 P/R, tần số đầu ra đã là 30 kHz, đó là lý do tại sao giới hạn tốc độ cơ học là ràng buộc hơn là giới hạn điện cho độ phân giải này.

Q5: E6C3-AG5C có phù hợp với môi trường ẩm ướt hoặc rửa trôi không?

IP65 bảo vệ chống lại tia nước áp suất thấp từ mọi hướng, bao gồm hầu hết các tia nước bắn vào và tiếp xúc gián tiếp với nước rửa trôi. Nó không được xếp hạng để ngâm hoàn toàn hoặc rửa trôi áp suất cao. Đối với môi trường chế biến thực phẩm hoặc đồ uống có quy trình làm sạch mạnh mẽ, hãy xác minh rằng áp suất và hóa chất làm sạch nằm trong thông số IP65 trước khi lắp đặt.
