Heidenhain ERN 1380 Incremental Rotary Encoder ID 551126-12 1000 dòng 1 Vpp Stator Coupling 12-Pin Radial Connector

Một số thông số kỹ thuật mã hóa không đòi hỏi sự thỏa hiệp.Khi một ổ đĩa động cơ servo hoặc trục máy công cụ CNC cần một thiết bị phản hồi vị trí giữ độ chính xác qua hàng triệu chu kỳ through qua biến động nhiệt độ, rung động, và căng thẳng tích lũy của sản xuất liên tục551126-12là số ID choHeidenhain ERN 1380-1000-62S12-30: một bộ mã hóa xoay gia tăng với vòng bi tích hợp, nắp nối stator, số 1000 dòng, đầu ra 1 Vpp sinusoidal và đầu nối phích quang 12 chân.Được xây dựng ở Đức theo các tiêu chuẩn kỹ thuật đã làm cho Heidenhain trở thành điểm chuẩn cho phép đo chính xác trong máy công cụ trên toàn thế giới.

Các thông số kỹ thuật đã được xác nhận

Đặt nối stator ️ Độ chính xác thông qua trí thông minh cơ khí

ERN 1380 sử dụng một phương pháp lắp đặt làm cho gia đình bộ mã hóa Heidenhain khác biệt với các thiết bị nối trục đơn giản.nối statorcách tiếp cận cho phép trục mã hóa kết nối trực tiếp với trục động cơ trong khi vỏ mã hóa (stator) vẫn được cố định với sườn motor thông qua phần tử nối chơi trục, và nghiêng giữa trục động cơ và mặt gắn bộ mã hóa.

Máy nối stator bù đắp sự chơi giữa động cơ và bộ mã hóa xoay, do đó điều chỉnh sự không chính xác.và nối cũng tạo điều kiện dễ dàng gắn vào bề mặt mặt phẳng.

Kết quả là một sự sắp xếp gắn kết dung nạp cho những khiếm khuyết cơ học thực tế của máy móc sản xuất mà không có những khiếm khuyết đó làm suy giảm chất lượng tín hiệu. The encoder delivers its rated accuracy regardless of minor shaft runout or mounting face deviations — which is why this configuration has become the standard for servo motor feedback in machine tool applications.

1,000-Line Count và 1 Vpp Sinusoidal Output

Các1,000 dòng mỗi vòng quaySố lượng dòng xác định số chu kỳ tín hiệu quang học mà bộ mã hóa tạo ra mỗi vòng quay trục đầy đủ.tín hiệu sinusoidal 1 Vpp— smooth sine and cosine waves across the full signal amplitude — which the connected interpolation electronics in the CNC or servo drive can then subdivide to achieve position resolution far exceeding the 1,000 đường vật lý.

Với các yếu tố can thiệp điển hình từ 5 × đến 1.000 ×, một bộ mã hóa 1.000 dòng với đầu ra 1 Vpp cung cấp cho một HEIDENHAIN tiêu chuẩn hoặc bộ can thiệp tương thích có thể cung cấp độ phân giải vị trí hiệu quả là 5,000 đến 1,000Đây là lý do tại sao các bộ mã hóa đầu ra sinusoidal được chỉ định bất cứ nơi nào phản hồi vị trí có độ phân giải cao quan trọngMáy nghiền, và thiết bị cắm bánh răng nơi độ chính xác định vị quyết định trực tiếp chất lượng bộ phận.

Tiêu chuẩn tín hiệu ~ 1 Vpp cũng là định dạng đầu vào gốc cho điện tử can thiệp IK và IBV của HEIDENHAIN,và được chấp nhận bởi hầu hết các ổ servo CNC hiện đại mà không cần điều kiện tín hiệu bổ sung.

Bộ kết nối cắm quang 12 chân

Kết nối điện trên 551126-12 là mộtnối cắm thẳng, hai hàng, 12 chân với cơ chế khóa, định hướng trongHướng chiếu√ cáp thoát thẳng đứng với trục xoay của bộ mã hóa.Sự định hướng này là tiêu chuẩn trên bộ mã hóa phản hồi servo gắn trên động cơ, nơi cáp phải di chuyển sạch sẽ ra khỏi mặt cuối động cơ mà không bị hạn chế khoảng trống trục.

Các kết nối khóa hai hàng với các bức tường hỗ trợ cung cấp một kết nối an toàn, chống rung động không bị tháo rời dưới môi trường cơ học của trục máy công cụ hoặc trục servo.Đối với ứng dụng thay thế hoặc bảo trì, xác nhận số pin (12), định hướng kết nối (đường tâm) và loại khóa đối với cài đặt dây điện hiện có là điều cần thiết trước khi lắp đặt.

Nơi sử dụng ERN 1380

Dòng ERN 1380 chiếm một không gian ứng dụng cụ thể và được xác định rõ trong danh mục mã hóa HEIDENHAIN: phản hồi động cơ servo cho máy công cụ CNC và tự động hóa công nghiệp.Sự kết hợp của vòng bi tích hợp, nối stator, đầu ra 1 Vpp, và cấu trúc nhỏ gọn làm cho nó phù hợp tự nhiên cho:

CNC Servo Motor Feedback✓ Lắp đặt trục trực tiếp trên động cơ AC servo điều khiển trục cấp trên trung tâm gia công, máy quay CNC, trung tâm quay,và máy nghiền mà bộ mã hóa thay thế hoặc khôi phục phản hồi vị trí nhà máy của động cơ

Động cơ điện tử với đầu vào 1 Vpp✓ Máy tăng cường servo và điều khiển CNC từ các nhà sản xuất máy công cụ và ổ đĩa lớn chấp nhận tín hiệu bộ mã hóa gia tăng 1 Vpp sinusoidal như giao diện phản hồi tiêu chuẩn của họ

Trục định vị độ phân giải cao✓ các giai đoạn định vị tuyến tính hoặc xoay, trong đó đầu ra sinusoidal, kết hợp với điện tử can thiệp hạ lưu,đạt được độ phân giải cấp dưới micron hoặc vòng cung giây từ một thiết bị mạnh mẽ về mặt cơ học

Việc nâng cấp và bảo trì thay thế- khôi phục chức năng mã hóa trên động cơ servo hoặc trục máy nếu mã hóa ban đầu bị hỏng, bị hỏng hoặc xấu đi do tuổi tác;Số ID 551126-12 là một tham khảo trực tiếp danh mục HEIDENHAIN để đặt hàng hoặc xác định chính xác thay thế

Thiết bị EDM và máy nghiền chính xác- Ứng dụng đòi hỏi chất lượng tín hiệu cao, độ tinh khiết tín hiệu tuyệt vời và khả năng chống ô nhiễm môi trường,nơi công nghệ quét quang học đã được chứng minh của ERN 1380 đã chứng minh hàng thập kỷ dịch vụ đáng tin cậy

ERN 1380 trong gia đình Heidenhain

Trong danh mục đầu tư bộ mã hóa của HEIDENHAIN, ERN 1380 là một phần của loạt ERN rộng hơncó sẵn trên một phạm vi số dòng và các loại tín hiệu đầu raDanh hiệu 1380 phản ánh một cấu hình thùng và trục cụ thể trong gia đình đó, với số 1,000-line 1 Vpp biến thể (ID 551126-12) là một trong những cấu hình được chỉ định phổ biến nhất cho phản hồi servo trên máy công cụ sử dụng ổ servo lớp 200V.

Các bộ mã hóa xoay ERN có vòng bi tích hợp và nối stator được gắn trên. Chúng bù đắp cho các lỗi dòng chảy và sắp xếp đường radial mà không làm giảm đáng kể độ chính xác.Các trục mã hóa được kết nối trực tiếp với trục được đo. Trong gia tốc góc của trục,Bộ ghép stator chỉ phải hấp thụ mô-men xoắn do ma sát trong vòng bi resulting high dynamic performance and high natural frequencies that suit demanding servo control applications.

Triết lý thiết kế này: tải trọng chịu đựng tối thiểu, hiệu suất động lực cao, and mechanical error compensation through the stator coupling — explains why ERN encoders appear on servo motors in CNC machine tools from essentially every major machine builder that sources from the European and Japanese precision motion control ecosystem.

Ghi chú đặt hàng

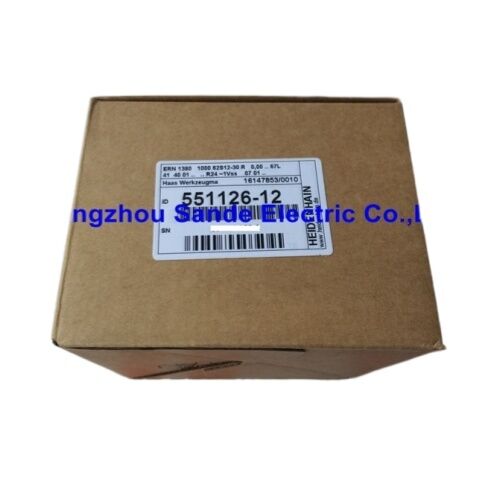

Số phần551126-12là HEIDENHAINSố ID- √ tham chiếu danh mục sản xuất của họ. chuỗi mô hình đầy đủ làERN 1380-1000-62S12-30. Cả hai tham chiếu xác định cùng một đơn vị. Khi tìm kiếm một thay thế, xác nhận cả số ID và chuỗi mô hình đầy đủ với nhãn mã hóa hiện tại của bạn,vì gia đình ERN 1380 bao gồm nhiều số dòng và cấu hình đầu nối với số ID khác nhau.

Câu hỏi thường gặp

Q1: Tín hiệu đầu ra 1 Vpp có nghĩa là gì và nó đòi hỏi những thiết bị điện tử nào?

Các~1 Vppđầu ra là một tín hiệu tương tự sinusoidal ¢ bộ mã hóa đầu ra sóng sinus và cosinus với chiều cao từ đỉnh đến đỉnh khoảng 1 volt.Tín hiệu này được cung cấp cho các thiết bị điện tử can thiệp trong ổ servo hoặc điều khiển CNCHầu hết các bộ điều khiển CNC và ổ servo tương thích với HEIDENHAIN hiện đại including bao gồm các hệ thống Siemens, Indramat và HEIDENHAIN iTNC accept chấp nhận 1 Vpp trực tiếp.Kiểm tra rằng ổ servo hoặc điều khiển của bạn chỉ định đầu vào bộ mã hóa 1 Vpp trước khi cài đặt bộ mã hóa này.

Q2: Máy nối stator là gì và nó có cần bảo trì định kỳ không?

Máy kết nối stator là một phần tử xoắn mùa xuân kết nối vỏ bộ mã hóa với sườn gắn động cơ.Nó cho phép trục bộ mã hóa để theo dõi trục động cơ chính xác trong khi hấp thụ các sai lệch nhỏ và chơi trục. Không cần bảo trì thường xuyên ️ nối là một yếu tố cơ học thụ động. Trong quá trình lắp đặt,nó phải được bảo mật theo thông số kỹ thuật mô-men xoắn của HEIDENHAIN để ngăn chặn lồng quay trong khi hoạt động.

Q3: Có thể 551126-12 trực tiếp thay thế một ERN 1380 cũ với cùng một số dòng nhưng cấu hình đầu nối khác?

Cơ thể mã hóa và gắn kết là giống hệt nhau trên các biến thể ERN 1380 với cùng một số dòng, nhưng loại đầu nối, số pin và hướng thoát cáp khác nhau giữa các biến thể.Bộ kết nối phích quang 12 chânNếu cài đặt ban đầu sử dụng một đầu nối khác (đi ra trục, số pin khác nhau hoặc phiên bản cáp), dây chuyền dây phải được điều chỉnh.Luôn luôn xác minh số ID đầy đủ trên nhãn mã hóa hiện có trước khi đặt mua thay thế.

Q4: Độ phân giải vị trí hiệu quả khi sử dụng bộ mã hóa này với điện tử can thiệp là gì?

Việc đếm 1.000 dòng cung cấp 1.000 chu kỳ sinus / cosine mỗi vòng quay.5 × can thiệp, số lượng hiệu quả là 5.000 lần/vòng; với1,000 × can thiệp(có sẵn trên HEIDENHAIN IBV và các đơn vị tương tự), độ phân giải hiệu quả đạt 1,000Độ phân giải thực tế được sử dụng trong bất kỳ cài đặt CNC nào phụ thuộc vào yếu tố can thiệp được cấu hình trong ổ servo hoặc điều khiển.Các bộ mã hóa sinusoidal 1 Vpp được lựa chọn đặc biệt so với các bộ mã hóa TTL trong các ứng dụng cần nhân độ phân giải này.

Q5: Có phải 551126-12 vẫn đang được sản xuất, và nó có sẵn như một thay thế dịch vụ?

Dòng ERN 1380 là một dòng sản phẩm HEIDENHAIN trưởng thành.phổ biến đối với các cấu hình cụ thể trong các gia đình sản phẩm lâu dài khi HEIDENHAIN hợp nhất thành các thế hệ ERN mới hơn. Sự sẵn có thay thế hiện tại thông qua các kênh dịch vụ được ủy quyền của HEIDENHAIN và thị trường phụ kiện công nghiệp đã được thiết lập tốt,vì đây là một trong những cấu hình bộ mã hóa servo được cài đặt rộng rãi nhất trong đội máy công cụ CNC toàn cầuXác nhận sự sẵn có hiện tại với nhà cung cấp của bạn trước khi đặt hàng thời gian quan trọng.
