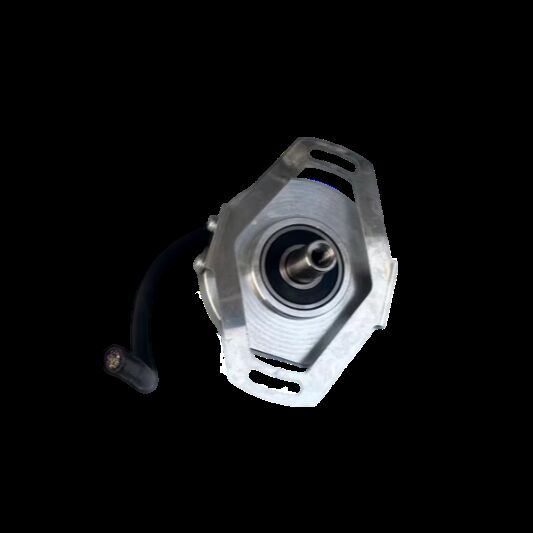

Bộ mã hóa động cơ servo
>
|
| Nguồn gốc | nước Đức |
| Hàng hiệu | HENGSTLER |
| Chứng nhận | CE / cULus Listed / RoHS 2002/95/EC |
| Số mô hình | S21-2048.001 |
Dải nhiệt độ hoạt động rộng từ –15 °C đến +120 °C, do đó tối ưu hóa công suất động cơ
Tần số giới hạn cao với chất lượng tín hiệu tuyệt vời, cho phép tốc độ đỉnh cao nhất và giảm lãng phí thời gian không hiệu quả
Khả năng chống nhiễu tuyệt vời (EN 61000-4-4, Cấp 4)
Độ an toàn chức năng cao nhờ kiểm soát tín hiệu và giám sát hệ thống (dưới điện áp, ô nhiễm, hư hỏng đĩa, hết tuổi thọ đèn LED)
Chất lượng tín hiệu cao thông qua bù trừ lỗi và điều khiển
Chứng nhận:
CE / cULus Listed / RoHS 2002/95/EC
Mô tả chi tiết sản phẩm
| Thông số | Thông số kỹ thuật |
|---|---|
| Đường kính vỏ | 53 mm |
| Đường kính trục | Côn 1/10 |
| Lớp bảo vệ đầu vào trục (EN 60529) | IP40 |
| Lớp bảo vệ vỏ (EN 60529) | IP40 |
| Tải trục dọc trục / hướng tâm | 20 N / 90 N (cho trục liền dạng côn) |
| Độ lệch trục dọc khi lắp (trục trung gian) | ± 0.5 mm |
| Độ đảo trục hướng tâm của trục ghép nối (trục trung gian) | ± 0.1 mm |
| Tốc độ tối đa | tối đa 12.000 vòng/phút (liên tục), tối đa 15.000 vòng/phút (ngắn hạn) |
| Mô-men xoắn | ≤ 1 Ncm |
| Khả năng chống rung (DIN EN 60068-2-6) | ≤ 100 m/s² (10 … 2.000 Hz) |
| Khả năng chống sốc (DIN EN 60068-2-27) | ≤ 1.000 m/s² (6 ms) |
| Nhiệt độ hoạt động | –15 °C … +120 °C |
| Nhiệt độ lưu trữ | –20 °C … +80 °C |
| Vật liệu vỏ | Nhôm |
| Trọng lượng | khoảng 170 g |
| Kết nối | Đầu nối PCB và cáp |
| Thông số | Thông số kỹ thuật |
|---|---|
| Thiết kế chung | theo DIN EN 61010-1, cấp bảo vệ III, mức độ ô nhiễm 2, cấp quá áp II |
| Điện áp cung cấp | DC 5 V ±10 % |
| Dòng điện tối đa không tải | 120 mA |
| Tín hiệu tham chiếu R | > 0.4 V (1 xung mỗi vòng quay) |
| Tín hiệu chuyển mạch C, D | Sin – Cosine 1 Vpp (1 chu kỳ mỗi vòng quay) |
| Tín hiệu tăng dần (tùy chọn) | Sinus-Cosinus 1 Vpp |
| Số xung | 2048 |
| Tần số giới hạn 3 dB | 500 kHz |
| Độ chính xác tuyệt đối | ±35″ |
Hình ảnh tính năng
