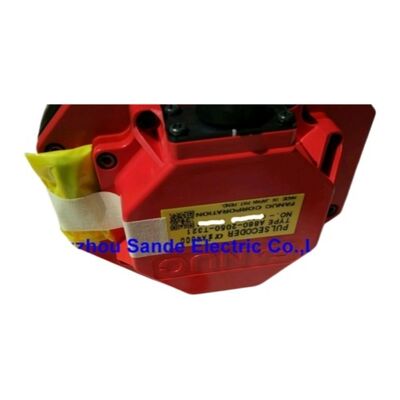

Bộ mã hóa xung FANUC Mã hóa Fanuc A860-0310-T023 A8600310T023 A860-0310-T023

Fanuc A860-0310-T023 | Bộ mã hóa xung tăng dần — 3000P, Bộ mã hóa động cơ servo CNC, Được thay thế bằng A290-0561-V568

Tổng quan

The Fanuc A860-0310-T023 là bộ mã hóa xung tăng dần 3000P của Fanuc thuộc dòng A860-0310 — một thế hệ bộ mã hóa tăng dần nhỏ gọn được sử dụng trên động cơ servo AC Fanuc từ dòng S và các thế hệ động cơ alpha đời đầu.

Với 3.000 xung mỗi vòng quay, bộ mã hóa này cung cấp phản hồi vuông góc tăng dần cho bộ khuếch đại servo CNC, bộ khuếch đại này xử lý chuỗi xung để tính toán vị trí, tốc độ và hướng của động cơ.

Fanuc đã chính thức ngừng sản xuất A860-0310-T023 và chỉ định A290-0561-V568 là sản phẩm thay thế.

Việc kế thừa này là một thực hành tiêu chuẩn của Fanuc để quản lý lỗi thời của bộ mã hóa: tiền tố A290 cho biết một dạng thức cơ học và điện khác nhau, đóng vai trò chức năng tương tự, được đóng gói cho thế hệ động cơ mà nó hỗ trợ.

Khi tìm nguồn cung ứng bộ mã hóa thay thế cho các máy ban đầu sử dụng A860-0310-T023, việc xác nhận rằng A290-0561-V568 phù hợp về mặt cơ học và điện với động cơ cụ thể trên máy là bước đầu tiên quan trọng — tài liệu động cơ Fanuc liệt kê hậu tố bộ mã hóa tương ứng với từng biến thể động cơ và điều này nên được xác minh thay vì giả định.

Độ phân giải 3000P đặt bộ mã hóa này vào một bối cảnh lịch sử cụ thể trong dòng sản phẩm bộ mã hóa Fanuc.

Các động cơ servo AC Fanuc đời đầu sử dụng bộ mã hóa xung tăng dần từ 2000P đến 3000P — số xung càng cao, phép đo tốc độ và vị trí càng chính xác.

Lớp 3000P là một trong những tùy chọn chính xác hơn có sẵn trong thời kỳ các động cơ này được sản xuất.

Đối với các máy mà các động cơ này vẫn còn hoạt động, việc duy trì nguồn cung bộ mã hóa 3000P đang hoạt động là một nhu cầu bảo trì thực tế vì bản thân các động cơ thường có tình trạng cơ học tốt.

Là loại tăng dần, A860-0310-T023 không lưu giữ thông tin vị trí tuyệt đối giữa các chu kỳ nguồn. Mỗi khi máy bật nguồn, CNC phải thực hiện chu kỳ quay về tham chiếu — trục di chuyển đến điểm tham chiếu phần cứng cố định của nó, bộ đếm xung bộ mã hóa được đặt lại về điểm tham chiếu, và từ đó, CNC theo dõi vị trí tích lũy.

Đây là đặc điểm cơ bản của tất cả các bộ mã hóa tăng dần và là hành vi mong đợi trên các máy được trang bị thế hệ bộ mã hóa này.

Thông số kỹ thuật chính

Tăng dần so với Tuyệt đối — Ý nghĩa vận hành

Sự khác biệt giữa bộ mã hóa tăng dần và tuyệt đối có ý nghĩa quan trọng trong môi trường sản xuất.

Một bộ mã hóa tăng dần như A860-0310-T023 vốn dĩ không có trạng thái khi bật nguồn: nó biết động cơ đã quay bao xa kể từ xung tham chiếu cuối cùng, nhưng nó không có tham chiếu được lưu trữ cho vị trí máy tuyệt đối.

Chu kỳ quay về tham chiếu khi khởi động giải quyết vấn đề này bằng cách di chuyển trục đến công tắc tham chiếu phần cứng đã biết và thiết lập lại điểm tham chiếu vị trí từ điểm cố định đó.

Trên các máy mà thế hệ bộ mã hóa này vẫn còn hoạt động, người vận hành và kỹ sư bảo trì quen thuộc với việc quay về tham chiếu như một bước khởi động thông thường.

Hạn chế chỉ trở nên đáng kể trong các ứng dụng mà mất điện giữa chu kỳ sẽ khiến trục ở vị trí không xác định — một yếu tố xem xét liên quan nhiều hơn đến các cài đặt bộ mã hóa tuyệt đối.

Đối với các ứng dụng máy công cụ điển hình mà các động cơ này phục vụ, phản hồi tăng dần là đủ về mặt vận hành khi quy trình quay về tham chiếu được tuân thủ nhất quán.

Tìm nguồn cung ứng bộ mã hóa đã ngừng sản xuất — Con đường A290-0561-V568

Việc Fanuc chính thức kế thừa từ A860-0310-T023 sang A290-0561-V568 có nghĩa là kho bộ mã hóa mới từ các kênh được ủy quyền sẽ ở dạng A290.

Xác nhận khả năng tương thích bao gồm việc kiểm tra ba điều: thứ nhất, rằng A290-0561-V568 lắp đặt vật lý trên động cơ được đề cập (bộ chuyển đổi cơ học, khớp nối trục và phương pháp cố định phải khớp); thứ hai, rằng giao diện tín hiệu của A290-0561-V568 kết nối với bộ khuếch đại hiện có của máy và cáp phản hồi mà không cần sửa đổi; và thứ ba, rằng các tham số servo của CNC được đặt phù hợp cho số xung và định dạng tín hiệu của bộ mã hóa thay thế.

Trong trường hợp A290-0561-V568 không khớp vật lý trực tiếp, giải pháp thay thế là tìm nguồn cung ứng các đơn vị A860-0310-T023 đã qua sử dụng từ các kênh hậu mãi uy tín, hiểu rằng chúng sẽ là hàng đã qua sử dụng và nên được kiểm tra dưới tải trước khi đưa vào sử dụng sản xuất.

Câu hỏi thường gặp

Q1: Tại sao A860-0310-T023 bị ngừng sản xuất và A290-0561-V568 có phải là sản phẩm tương đương chính hãng không?

Fanuc thường xuyên hợp lý hóa dòng sản phẩm bộ mã hóa của mình để giảm số lượng mã bộ phận riêng biệt đang được sản xuất. Việc ngừng sản xuất thường có nghĩa là công cụ sản xuất cho biến thể cụ thể đã bị loại bỏ, chứ không phải là công nghệ đã thất bại.

A290-0561-V568 là sản phẩm thay thế được công bố của Fanuc, cho thấy Fanuc coi nó là tương đương chức năng cho các ứng dụng động cơ mà T023 phục vụ. "Tương đương" trong ngữ cảnh này có nghĩa là nó cung cấp độ phân giải 3000P và định dạng tín hiệu giống nhau — chi tiết lắp đặt cơ học có thể khác nhau, đó là lý do tại sao việc xác nhận sự phù hợp trên động cơ cụ thể vẫn rất cần thiết.

Q2: Quy trình quay về tham chiếu cần thiết sau khi bật nguồn trên máy có bộ mã hóa tăng dần này là gì?

Trên một máy công cụ được điều khiển bằng Fanuc điển hình có bộ mã hóa tăng dần, việc quay về tham chiếu (còn gọi là quay về không hoặc không máy) yêu cầu người vận hành chọn chế độ Tham chiếu trên CNC và khởi tạo chuyển động trục theo hướng quay về tham chiếu.

Trục di chuyển ở tốc độ đặt trước cho đến khi nó tiếp xúc với công tắc tham chiếu, sau đó di chuyển chậm cho đến khi xung Z của bộ mã hóa (một xung mỗi vòng quay đánh dấu chỉ mục) kích hoạt, tại thời điểm đó CNC khóa tham chiếu vị trí trục.

Sau đó, màn hình hiển thị vị trí trục sẽ hiển thị tọa độ gốc của máy và hoạt động CNC bình thường có thể tiếp tục. Quy trình này phải được lặp lại cho mọi trục có bộ mã hóa tăng dần sau mỗi chu kỳ bật nguồn của máy.

Q3: Các triệu chứng của bộ mã hóa A860-0310-T023 bị lỗi trong quá trình sử dụng là gì?

Một bộ mã hóa tăng dần đang suy giảm thường gây ra lỗi vị trí không liên tục — CNC có thể tạo ra cảnh báo servo (dòng SV400 trên CNC Fanuc), lỗi sai lệch vị trí hoặc chuyển động trục thất thường trong các hoạt động tốc độ thấp.

Một triệu chứng đặc trưng là một trục định vị chính xác ở một số tốc độ nhưng tạo ra cảnh báo ở các tốc độ khác, điều này phản ánh chất lượng tín hiệu của bộ mã hóa bị suy giảm ở các tần số xung cụ thể.

Mất các đếm bộ mã hóa gây ra sai lệch vị trí trục: máy cắt một kích thước sai một chút mà không có cảnh báo nếu sai lệch nằm trong giới hạn sai số theo dõi. Độ mòn vòng bi trong bộ mã hóa tạo ra nhiễu trong các tín hiệu vuông góc có thể phát hiện bằng máy hiện sóng.

Các triệu chứng này nên được xem xét để kiểm tra bộ mã hóa ngay lập tức và tháo động cơ để kiểm tra.

Q4: Bộ mã hóa 3000P này có thể được thay thế trực tiếp bằng bộ mã hóa tăng dần có độ phân giải cao hơn từ một mã bộ phận khác không?

Không, trừ khi điều chỉnh tham số servo trên CNC. Tham số trục của CNC cho độ phân giải bộ mã hóa (thường được biểu thị bằng xung mỗi vòng quay hoặc tỷ lệ bánh răng CMR/DMR) phải được đặt để khớp với số xung của bộ mã hóa được lắp đặt thực tế.

Lắp bộ mã hóa 2500P thay cho 3000P sẽ thay đổi phép tính vị trí của vòng lặp servo — nếu không có hiệu chỉnh tham số, sẽ dẫn đến lỗi định vị trục và mất ổn định vòng lặp vận tốc.

Nếu một bộ mã hóa có độ phân giải khác được lắp đặt về mặt cơ học, các tham số CNC tương ứng phải được cập nhật trước khi máy được đưa trở lại sản xuất.

Q5: Các đơn vị A860-0310-T023 đã qua sử dụng nên được đánh giá như thế nào trước khi lắp đặt?

Tối thiểu, hãy kiểm tra bộ mã hóa bằng điện với bộ kiểm tra bộ mã hóa chuyên dụng hoặc máy hiện sóng: xác nhận các chuỗi xung pha A, B và Z sạch sẽ không có gai nhiễu, xác minh rằng tất cả các mức tín hiệu đều nằm trong thông số kỹ thuật và xoay bộ mã hóa qua nhiều vòng quay để kiểm tra độ chính xác của số xung.

Kiểm tra vật lý phớt trục và đầu nối xem có bị hư hỏng hoặc bụi bẩn xâm nhập không, và kiểm tra vòng bi xem có bị thô ráp hoặc có độ rơ không bằng cách xoay trục bằng tay.

Một bộ mã hóa vượt qua kiểm tra điện tĩnh sau đó nên được lắp đặt và theo dõi trong chu kỳ quay về tham chiếu đầu tiên và lần chạy sản xuất đầu tiên — các lỗi vị trí xuất hiện dưới điều kiện nhiệt hoặc tải sẽ hiển thị trong giai đoạn xác thực ban đầu này.
