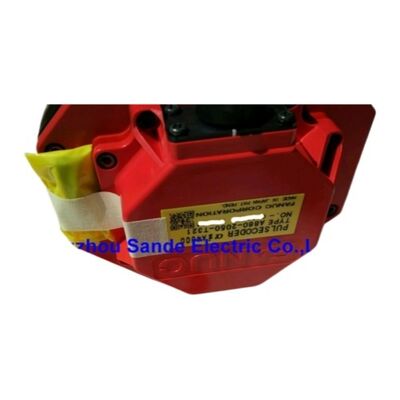

Fanuc bộ mã hóa A860-0360-T021 A8600360T021 A860-0360-T021

Bộ mã hóa xung Alpha aA64 FANUC A860-0360-T021 — Bộ mã hóa tuyệt đối thế hệ mới nhất đạt chuẩn IP67 cho động cơ servo FANUC Alpha nhỏ

Mã sản phẩm: A860-0360-T021

Nhà sản xuất: FANUC

Loại: Bộ mã hóa tuyệt đối Alpha aA64

Độ phân giải: 64.000 xung/vòng

Bảo vệ: IP67

Đầu nối: 15 chân

Động cơ tương thích:FANUC Alpha α1 / α2 / α2.5 (hậu tố Bx76)

Thay thế cho: A860-0360-T001

Xuất xứ: Nhật Bản

Khi bạn tìm kiếm bộ mã hóa thay thế cho động cơ servo FANUC Alpha, hậu tố mã sản phẩm quan trọng hơn hầu hết mọi người nhận ra. Mã A860-0360-T021 không chỉ là một bộ mã hóa xung aA64 khác — nó là phiên bản sửa đổi mới nhất của dòng bộ mã hóa 0360 dành cho động cơ servo AC FANUC Alpha khung nhỏ, tích hợp khả năng chống nước IP67 mà A860-0360-T001 trước đó không có. Khả năng lắp đặt trên động cơ giống nhau. Khả năng chống chịu môi trường tốt hơn.

Kiến trúc tuyệt đối aA64

Trung tâm của A860-0360-T021 là nền tảng mã hóa quang tuyệt đối 64.000 xung đã được FANUC chứng minh. "Tuyệt đối" là từ khóa quan trọng đối với bất kỳ ai đã từng đối mặt với những hệ lụy về thời gian ngừng máy do việc quay về điểm tham chiếu — bộ mã hóa này biết chính xác vị trí trục động cơ ngay khi có điện, mà không cần bất kỳ chuyển động trục nào.

Độ phân giải 64K có nghĩa là bộ khuếch đại servo FANUC nhận được luồng dữ liệu vị trí phong phú — chi tiết hơn nhiều so với các thế hệ bộ mã hóa FANUC trước đó — cho phép điều khiển vòng kín thực hiện định vị chính xác, hồ sơ vận tốc mượt mà và tạo đường viền chính xác với độ chính xác mà công việc CNC hiện đại yêu cầu. Giao thức truyền thông nối tiếp tốc độ cao của FANUC truyền dữ liệu này từ bộ mã hóa đến bộ khuếch đại trên một liên kết hai dây chuyên dụng, loại bỏ các vấn đề về tính toàn vẹn tín hiệu đã ảnh hưởng đến các thiết kế đầu ra song song cũ hơn.

Thông số kỹ thuật

T021 so với T001 — Sự thay đổi thực tế của bản sửa đổi

Bộ mã hóa aA64 khung nhỏ ban đầu là A860-0360-T001, đã hoạt động đáng tin cậy trên hàng triệu động cơ trong cơ sở lắp đặt dòng Alpha. Bản sửa đổi T021 giữ nguyên yếu tố hình thức cơ học và giao diện điện — vì vậy nó lắp đặt vật lý và giao tiếp điện giống hệt nhau — đồng thời bổ sung khả năng chống xâm nhập IP67.

IP67 có nghĩa là bộ mã hóa hiện được xếp hạng cho khả năng chống bụi hoàn toàn và ngâm nước trong thời gian ngắn lên đến một mét. Đối với một bộ phận nằm ở phía sau động cơ servo trên máy công cụ CNC, nơi tia nước làm mát, chu trình rửa và sương mù dầu cắt là các yếu tố môi trường thông thường, bước tiến từ vỏ có xếp hạng thấp hơn lên IP67 đại diện cho sự cải thiện đáng kể về tuổi thọ dịch vụ.

Nếu bạn đang thay thế một T001 bị lỗi trên động cơ ban đầu được trang bị thông số kỹ thuật đó, T021 là phiên bản tương đương hiện tại — và nó là một bộ phận tốt hơn so với bộ phận mà nó thay thế.

Xác định động cơ tương thích

Quy ước nhận dạng động cơ cho dòng bộ mã hóa này sử dụng "76" làm hai chữ số cuối của hậu tố mã sản phẩm động cơ (ví dụ: A06B-0xxx-Bx76). Điều này phân biệt thế hệ T021 aA64 khung nhỏ với các động cơ mang ký hiệu T001 trước đó (hậu tố Bx75).

Các mẫu động cơ Alpha khung nhỏ tương thích đã được xác nhận bao gồm:

• α1/3000 — động cơ trục quán tính thấp, nhỏ gọn
• α2/2000 — khung hai ampe với định mức 2.000 vòng/phút
• α2/3000 — khung hai ampe với định mức 3.000 vòng/phút
• α2.5/3000 — khung 2,5 ampe với định mức 3.000 vòng/phút

Nếu động cơ của bạn có hậu tố Bx76 ở bất kỳ đâu trong mã sản phẩm của nó, thì A860-0360-T021 là bộ mã hóa của bạn.

Nơi tìm thấy các động cơ và bộ mã hóa này

Động cơ servo dòng FANUC Alpha với bộ mã hóa aA64 nhỏ đã được lắp đặt trên nhiều loại máy công cụ CNC được chế tạo từ giữa những năm 1990 đến giữa những năm 2000. Các mẫu động cơ cụ thể được bao phủ bởi bộ mã hóa T021 đại diện cho các trục nhỏ hơn — thường được triển khai trên:

Trung tâm gia công CNC — các trục phụ và trục thứ ba (bàn quay trục B, cánh tay thay dao, định vị pallet) nơi các kích thước động cơ α2/3000 và α2.5/3000 phổ biến

Trung tâm tiện CNC — ổ trục phụ, chỉ số tháp pháo và các ổ trục phụ nhỏ hơn trên máy tiện đa trục

Máy mài — các trục mài dao và định vị đầu làm việc trên máy mài trụ và máy mài phẳng

Máy cắt dây EDM và máy EDM chìm khuôn — các trục định vị chính xác nơi kích thước động cơ khung nhỏ phù hợp với yêu cầu cơ khí

Trung tâm khoan và taro — trục chính và trục trên các nền tảng gia công nhỏ gọn

Kho lớn — Lưu ý về tính sẵn có

Dòng bộ mã hóa aA64, và đặc biệt là T021, là một trong những bộ phận dự phòng được yêu cầu thường xuyên nhất trong hệ sinh thái bảo trì động cơ FANUC Alpha. Sự kết hợp giữa cơ sở lắp đặt khổng lồ, động cơ cũ đang đến cuối vòng đời và sự chuyển đổi của FANUC sang các dòng động cơ mới hơn đã giữ cho nhu cầu ổn định trong khi tính sẵn có của kho hàng biến động.

Việc có chiều sâu tồn kho lớn cho mã sản phẩm này có nghĩa là có thể đáp ứng cả các đơn đặt hàng khẩn cấp một đơn vị và các yêu cầu theo lô bảo trì theo kế hoạch nhiều đơn vị mà không bị chậm trễ. Đối với các công ty vận hành nhiều máy được trang bị FANUC Alpha — đặc biệt là những máy trong môi trường sản xuất tự động nơi thời gian ngừng hoạt động không theo kế hoạch lan rộng trên một dây chuyền — việc lưu kho bộ mã hóa này là thông lệ tiêu chuẩn.

Câu hỏi thường gặp

Q1: A860-0360-T021 có phải là bộ thay thế trực tiếp cho A860-0360-T001 không?

Có. T021 là bản sửa đổi sản xuất hiện tại của cùng một dòng bộ mã hóa aA64 khung nhỏ. Nó sử dụng cùng một yếu tố hình thức cơ học, cùng một đầu nối 15 chân và cùng một giao diện truyền thông nối tiếp. Nâng cấp chính là khả năng chống nước IP67, mà T001 ban đầu không có. Nó lắp đặt và hoạt động như một bộ thay thế tương đương.

Q2: Làm thế nào để tôi xác nhận A860-0360-T021 tương thích với những động cơ nào?

Tìm "76" làm hai chữ số cuối của hậu tố mã sản phẩm động cơ — ví dụ, A06B-0xxx-Bx76. Chỉ định này xác định các động cơ được trang bị bộ mã hóa thế hệ T021 aA64 khung nhỏ tại nhà máy. Các mẫu động cơ FANUC Alpha tương thích bao gồm α1/3000, α2/2000, α2/3000 và α2.5/3000.

Q3: Xếp hạng IP67 có ý nghĩa gì trong thực tế?

IP67 cho biết bộ mã hóa được niêm phong hoàn toàn chống bụi xâm nhập và được bảo vệ chống ngâm nước ở độ sâu tối đa 1 mét trong 30 phút. Trong bối cảnh máy công cụ, điều này bao gồm tia nước làm mát, sương mù và tiếp xúc với nước rửa thường gặp trong môi trường gia công sản xuất — các điều kiện có thể làm suy giảm bộ mã hóa quang không chống nước theo thời gian.

Q4: A860-0360-T021 có yêu cầu bất kỳ thay đổi tham số nào trong bộ điều khiển CNC khi thay thế T001 không?

Nói chung là không — cả hai bộ mã hóa đều sử dụng cùng một giao thức truyền thông nối tiếp và định dạng dữ liệu vị trí tuyệt đối 64.000 xung. Các tham số điều khiển CNC FANUC điều chỉnh giao diện bộ mã hóa (loại động cơ, loại phản hồi) được đặt theo thông số kỹ thuật của động cơ chứ không phải theo bản sửa đổi bộ mã hóa cụ thể. Thay thế T001 bằng T021 trên cùng một mẫu động cơ không yêu cầu thay đổi tham số, nhưng luôn khuyến nghị kiểm tra vị trí tham chiếu sau khi lắp đặt.

Q5: A860-0360-T021 bị lỗi có thể sửa chữa được không?

Hiếm khi. FANUC thiết kế dòng bộ mã hóa aA64 như một đơn vị kín, và đĩa quang bên trong cùng với cụm ổ trục không thể sửa chữa tại hiện trường theo nghĩa truyền thống. Các đơn vị sửa chữa bộ mã hóa chuyên dụng với thiết bị kiểm tra dành riêng cho FANUC đôi khi có thể phục hồi các đơn vị bị lỗi ổ trục hoặc hư hỏng đầu nối, nhưng các bộ mã hóa bị nhiễm bẩn đĩa quang hoặc hư hỏng đĩa vật lý thường được thay thế thay vì sửa chữa. Cấu trúc kín cung cấp khả năng bảo vệ IP67 cũng hạn chế các tùy chọn tháo rời.
