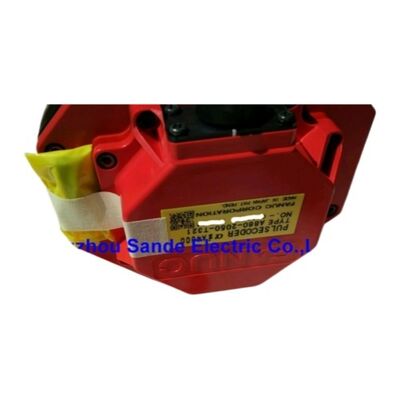

Bộ mã hóa xung tuyệt đối FANUC Pulsecoder aA64 A860-0360-V501 — Bộ mã hóa tuyệt đối 64.000 xung cho động cơ servo AC dòng FANUC Alpha

Số hiệu bộ phận: A860-0360-V501

Nhà sản xuất: FANUC Co., Ltd.

Loại: Bộ mã hóa xung tuyệt đối aA64

Độ phân giải: 64.000 PPR

Động cơ tương thích:Dòng FANUC Alpha (A06B-0xxx-Bx75)

Cáp: Không bao gồm (sử dụng A860-0360-V906)

Xuất xứ: Nhật Bản

Có lý do để động cơ servo AC dòng FANUC Alpha vẫn được sử dụng trên các máy công cụ CNC trong ba thập kỷ — và một phần quan trọng của câu chuyện về độ bền đó nằm bên trong nắp động cơ màu đỏ mang tính biểu tượng. A860-0360-V501 là bộ mã hóa xung tuyệt đối aA64 nằm ở đó, cung cấp phản hồi vị trí và tốc độ 64.000 xung để giữ cho vòng lặp servo kín với độ chính xác mà các hệ thống CNC FANUC được xây dựng dựa trên đó.

aA64 — Định vị tuyệt đối, Độ phân giải cao

Chữ "A" ở đầu aA64 là chữ cái quan trọng. Đây là một bộ mã hóa tuyệt đối — không phải bộ mã hóa tăng dần. Mọi vị trí góc trên một vòng quay động cơ đầy đủ đều tương ứng với một mã duy nhất. Khi nguồn điện được cấp lại sau khi máy tắt, bộ khuếch đại sẽ biết chính xác trục động cơ đang đứng ở đâu mà không cần trục chạy chu trình định vị ban đầu.

Ở mức 64.000 xung mỗi vòng quay, aA64 cung cấp độ phân giải vị trí cho phép bộ điều khiển CNC FANUC lệnh và xác minh vị trí trục với khả năng lặp lại dưới micron trong điều kiện gia công thực tế. Con số đó là một bước tiến đáng kể so với các thế hệ bộ mã hóa FANUC trước đó, và nó vẫn đủ cho phần lớn công việc gia công chính xác mà các động cơ này được thiết kế để hỗ trợ.

Thông số kỹ thuật

Nằm bên trong nắp màu đỏ

Một trong những đặc điểm hình ảnh dễ nhận biết nhất của động cơ servo Alpha của FANUC là nắp nhựa màu đỏ ở đầu không dẫn động của động cơ. Nắp đó không phải để trang trí — nó là vỏ bảo vệ cho cụm bộ mã hóa xung. A860-0360-V501 được lắp vào khoang này thông qua một khớp nối liên kết trục bộ mã hóa với trục động cơ, mang lại cho bộ mã hóa sự kết nối trực tiếp, không có độ rơ với rôto.

Cấu hình tích hợp này bảo vệ cụm quang học khỏi ô nhiễm môi trường đồng thời giữ cho chiều dài tổng thể của động cơ nhỏ gọn. Vỏ nhựa màu đỏ của bộ mã hóa khớp với nắp động cơ và là một phần của một đơn vị kín — khớp nối, vỏ và đầu nối đều có kích thước đặc biệt cho khung động cơ Alpha.

Hệ thống nhận dạng động cơ cho bạn biết liệu động cơ Alpha có sử dụng bộ mã hóa này hay không: hãy tìm "75" là hai chữ số cuối của hậu tố số hiệu bộ phận động cơ (ví dụ: A06B-0xxx-Bx75). Mã đó cho biết bộ mã hóa xung aA64 được lắp đặt tại nhà máy, làm cho A860-0360-V501 trở thành bộ thay thế phù hợp cho bất kỳ động cơ nào mang mã hiệu đó.

Tại sao bộ mã hóa tuyệt đối lại quan trọng trên trục servo CNC

Bộ mã hóa tăng dần bắt đầu lại từ đầu mỗi lần bật nguồn. Tắt máy, di chuyển trục thủ công, bật nguồn lại — và bộ điều khiển không biết nó đang ở đâu. Chu trình định vị ban đầu là bắt buộc trước khi máy có thể hoạt động.

Bộ mã hóa tuyệt đối aA64 thay đổi hoàn toàn động lực đó. Vị trí được lưu giữ qua lần tắt nguồn vì mã tuyệt đối của bộ mã hóa được sao lưu bởi pin trong hệ thống bộ khuếch đại servo duy trì bộ đếm đa vòng khi không có nguồn điện lưới. Điều này có nghĩa là:

• Không cần định vị ban đầu bắt buộc khi khởi động — máy biết vị trí của mỗi trục ngay lập tức khi bật nguồn
• Khởi động lại máy nhanh hơn sau khi tắt máy theo kế hoạch, gián đoạn nguồn điện hoặc các sự kiện dừng khẩn cấp
• Phục hồi an toàn hơn sau các lần tắt máy đột ngột khi một trục có thể bị lệch hoặc bị di chuyển thủ công

Đối với môi trường sản xuất nơi thời gian hoạt động của máy ảnh hưởng trực tiếp đến sản lượng, giá trị thực tế của điều này là có thật và có thể đo lường được.

Thế hệ Alpha — Được lắp đặt trên nhiều thập kỷ thiết bị CNC

FANUC đã giới thiệu dòng servo Alpha vào đầu những năm 1990 và các động cơ này đã được lắp đặt trên một loạt các máy công cụ CNC khổng lồ được sản xuất bởi Mazak, Makino, Okuma, Mori Seiki, Doosan và hầu hết mọi nhà sản xuất máy công cụ lớn khác sử dụng bộ điều khiển FANUC trong thời kỳ đó. Trung tâm gia công, máy tiện, máy tiện, máy mài, thiết bị EDM — động cơ Alpha với bộ mã hóa aA64 xuất hiện trên tất cả chúng.

Cơ sở lắp đặt đó có nghĩa là A860-0360-V501 vẫn là một trong những bộ thay thế bộ mã hóa servo được yêu cầu thường xuyên nhất trong thế giới bảo trì CNC, nhiều thập kỷ sau khi FANUC chuyển sang các thế hệ động cơ mới hơn. Bộ mã hóa bị lão hóa trước động cơ — sự suy giảm đĩa quang và mài mòn ổ trục là các chế độ lỗi điển hình — do đó, việc thay thế bộ mã hóa mà không thay thế động cơ là một quy trình bảo trì tiêu chuẩn và hiệu quả về chi phí.

Lưu ý về cáp — Đặt hàng riêng

Phiên bản V501 được vận chuyển không có cáp bộ mã hóa. Bộ cáp ghép nối, A860-0360-V906, kết nối thân bộ mã hóa với đầu vào bộ mã hóa CN2 của bộ khuếch đại servo. Trong một công việc thay thế, cáp máy hiện có thường có thể được tái sử dụng nếu nó ở tình trạng tốt. Đầu nối và phần cáp đầu tiên liền kề với nó là những điểm hao mòn phổ biến nhất; kiểm tra chúng trước khi giả định cáp có thể sử dụng được.

Câu hỏi thường gặp

Q1: A860-0360-V501 là bộ mã hóa tuyệt đối hay tăng dần?

Nó là tuyệt đối. Chữ "A" trong aA64 là viết tắt của tuyệt đối — bộ mã hóa xuất ra mã vị trí duy nhất cho mỗi góc trục. Kết hợp với sao lưu pin trong bộ khuếch đại servo, nó giữ nguyên vị trí tuyệt đối qua lần tắt nguồn, loại bỏ nhu cầu về chu trình định vị ban đầu khi khởi động máy.

Q2: Làm thế nào để tôi biết động cơ FANUC Alpha của mình có sử dụng A860-0360-V501 không?

Kiểm tra hai chữ số cuối của hậu tố số hiệu bộ phận động cơ. Động cơ FANUC Alpha được trang bị bộ mã hóa xung aA64 mang "75" là hai chữ số cuối — ví dụ, A06B-0xxx-Bx75. Nếu động cơ của bạn khớp với mẫu này, A860-0360-V501 là bộ mã hóa thay thế phù hợp.

Q3: A860-0360-V501 có đi kèm với cáp không?

Không — đây là một phiên bản không có cáp (W/O cable). Cáp tương thích là A860-0360-V906, đặt hàng riêng. Trong một công việc thay thế động cơ, cáp gốc thường được tái sử dụng nếu không bị hư hại. Luôn kiểm tra đầu nối cáp và vài centimet cáp đầu tiên trước khi tái sử dụng.

Q4: Những bộ điều khiển CNC và bộ khuếch đại servo nào tương thích với bộ mã hóa xung này?

A860-0360-V501 hoạt động với bộ khuếch đại servo dòng FANUC α và αC, được ghép nối với bộ điều khiển CNC trong các dòng FANUC 0, 15, 16, 18 và 21. Đây là các nền tảng FANUC chiếm ưu thế trên các máy công cụ được sản xuất từ đầu những năm 1990 đến giữa những năm 2000.

Q5: Có thể sửa chữa A860-0360-V501 bị lỗi hay phải thay thế?

Việc sửa chữa có thể thực hiện được tại các cơ sở chuyên về động cơ servo và bộ mã hóa. Các lỗi phổ biến bao gồm hỏng ổ trục (gây ra độ lệch trục và suy giảm tín hiệu), ô nhiễm hoặc nứt đĩa quang và hư hỏng chân đầu nối. Đối với các bộ phận mà đĩa quang còn nguyên vẹn và vỏ không bị hư hại, việc thay thế ổ trục và làm sạch có thể khôi phục chức năng. Các bộ phận có đĩa bị nứt hoặc trầy xước thường được thay thế thay vì sửa chữa.
