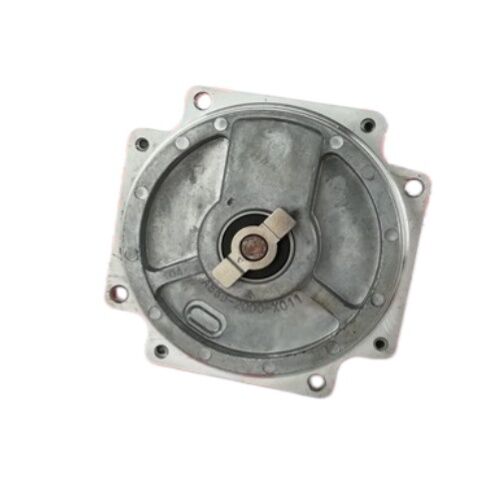

Bộ mã hóa xung tăng dần FANUC A860-0365-V501 Alpha i64 — Phản hồi servo 64.000 xung cho hệ thống CNC FANUC

Hỏi bất kỳ kỹ thuật viên servo FANUC nào về dòng bộ mã hóa nào họ thường thấy nhất khi sửa chữa máy công cụ CNC, và dòng Alpha i64 sẽ được nhắc đến một cách đáng tin cậy. Bộ mã hóa FANUC A860-0365-V501 là biến thể tăng dần của dòng đó — một bộ mã hóa xung nối tiếp 64.000 xung được lắp đặt trên một lượng lớn động cơ servo AC dòng FANUC Alpha i trên các trung tâm gia công, máy tiện và dây chuyền sản xuất tự động trên toàn thế giới.

Đơn vị này được cung cấp đã kiểm tra và hoạt động đầy đủ — được lấy ra từ một máy đang hoạt động, được xác minh với bộ truyền động servo FANUC và được xác nhận là tạo ra tín hiệu đầu ra sạch, ổn định trước khi vận chuyển.

Tăng dần ở độ phân giải 64K — Điều đó mang lại

Chỉ định "I64" cho bạn biết con số quan trọng ngay lập tức: 64.000 xung mỗi vòng quay trên bộ mã hóa tăng dần này. Thông qua giao thức truyền thông nối tiếp độ phân giải cao của FANUC giữa bộ mã hóa xung và bộ khuếch đại servo, hệ thống điều khiển xử lý dữ liệu vị trí với độ tinh xảo cho phép định vị trục dưới micron có thể đạt được ở cấp độ máy.

So sánh điều đó với các thế hệ FANUC trước đây — bộ mã hóa DC 2.000 xung của động cơ thế hệ đầu tiên, hoặc thậm chí bộ mã hóa 8.000 xung trên động cơ servo AC đời đầu — và bước nhảy về độ phân giải minh họa lý do tại sao dòng Alpha i đã nâng cao tiêu chuẩn về độ chính xác định vị và điều chỉnh tốc độ khi nó được giới thiệu.

Đầu ra Quadrature A và B, lệch pha 90 độ, cung cấp cho bộ truyền động servo cả số đếm vị trí và hướng di chuyển đồng thời. Theo dõi hai chiều này có nghĩa là hệ thống điều khiển biết chính xác vị trí của trục trên mỗi lần di chuyển, theo cả hai hướng, không có sự mơ hồ tại các điểm đảo chiều.

Thông số kỹ thuật

Bộ mã hóa Alpha i64 trong hệ sinh thái động cơ FANUC

Dòng động cơ servo AC FANUC Alpha i đã thay thế dòng Alpha (nắp đỏ) trước đó từ đầu những năm 2000 trở đi và trở thành nền tảng servo chiếm ưu thế trong các máy công cụ được điều khiển bằng FANUC trong khoảng hai thập kỷ. Điểm khác biệt chính giữa thế hệ bộ mã hóa tuyệt đối Alpha (aA64) và thế hệ Alpha i (aI64) tăng dần là kiến trúc phản hồi:

aI64 là bộ mã hóa tăng dần — nó đếm xung từ một tham chiếu bắt đầu đã biết thay vì xuất ra một từ vị trí tuyệt đối. Điều này có nghĩa là hệ thống điều khiển CNC thiết lập vị trí tham chiếu trục thông qua thao tác quay về điểm tham chiếu (homing) khi khởi động máy, sau đó số đếm tăng dần cung cấp khả năng theo dõi vị trí liên tục, có độ chính xác cao.

Giao thức nối tiếp độ phân giải cao của FANUC truyền dữ liệu này giữa bộ mã hóa và bộ khuếch đại qua một liên kết nối tiếp hai dây chuyên dụng, cung cấp thông lượng dữ liệu cao cần thiết để hỗ trợ độ phân giải 64K ở tốc độ động cơ tối đa mà không gặp phải các thách thức về tính toàn vẹn tín hiệu của dây nối song song.

Biến thể đầu nối V501 — Không có cáp

Hậu tố V trong mã sản phẩm bộ mã hóa xung FANUC thường chỉ ra một đơn vị bộ mã hóa trần không có cáp kết nối. Bộ mã hóa A860-0365-V501 được giao không có cáp — bộ cáp kết nối tương thích (A860-0360-V906) được đặt hàng riêng và kết nối thân bộ mã hóa với cổng bộ mã hóa CN2 của bộ khuếch đại.

Đối với công việc thay thế trên một máy hiện có, cáp gốc thường được tái sử dụng nếu nó không bị hư hỏng. Cáp là một điểm lỗi phổ biến — đặc biệt là các chân đầu nối và vài centimet cáp đầu tiên liền kề với đầu nối nơi xảy ra uốn cong lặp đi lặp lại — vì vậy việc kiểm tra nó trước khi tái sử dụng sẽ đáng giá vài phút.

Nơi tìm thấy bộ mã hóa này

Bộ mã hóa A860-0365-V501 được lắp đặt trên một loạt các mẫu động cơ servo FANUC Alpha i rất rộng, bao gồm các ứng dụng truyền động trục trên thiết bị được chế tạo từ đầu những năm 2000 đến những năm 2010:

Trung tâm gia công CNC — truyền động trục X, Y, Z và trục quay trên các trung tâm gia công dọc và ngang từ Mazak, Makino, Okuma, Haas, DMG Mori và hàng chục nhà sản xuất khác sử dụng hệ thống servo FANUC Alpha i

Trung tâm tiện CNC — phản hồi servo trục Z và X trên máy tiện hai trục và đa trục, cộng với truyền động trục phụ và trục C trên các trung tâm tiện phức tạp hơn

Khớp nối robot — robot công nghiệp FANUC trong các dòng M và R đã sử dụng động cơ servo Alpha i với bộ mã hóa xung aI64 trong các khớp nối của chúng

Hệ thống sản xuất linh hoạt — bộ thay đổi pallet, hệ thống xử lý vật liệu tự động và dây chuyền truyền động được chế tạo dựa trên công nghệ CNC và servo FANUC cùng thời

Mua hàng đã qua sử dụng và đã kiểm tra — Trường hợp thực tế

Đây là một đơn vị đã qua sử dụng, đã được kiểm tra — và đối với A860-0365-V501, đó là một lựa chọn nguồn cung cấp hợp lý và phổ biến. Các đơn vị mới, khi có sẵn, có giá cao hơn đáng kể. Một bộ mã hóa đã qua sử dụng đã được kiểm tra và xác minh trên hệ thống servo đang hoạt động có trạng thái chức năng đã biết, và các vòng bi bên trong thường đã hoạt động trong nhiều năm mà không gặp sự cố — đây là các thiết bị quang học chính xác, không phải là các bộ phận hao mòn cao trong điều kiện hoạt động bình thường.

Cảnh báo với bộ mã hóa xung đã qua sử dụng luôn là tình trạng vòng bi và tính toàn vẹn của cụm cảm biến quang học. Một đơn vị được lấy ra từ một máy bị hỏng vì lý do không liên quan và được kiểm tra với bộ truyền động servo khác biệt đáng kể so với một bộ phận chưa được kiểm tra. Việc xác minh rằng bộ mã hóa tạo ra tín hiệu đầu ra kênh A, B và Z sạch ở tốc độ đại diện trước khi vận chuyển là tiêu chuẩn của sự cẩn trọng làm cho một đơn vị đã qua sử dụng đã được kiểm tra trở thành một giao dịch mua đáng tin cậy.

Câu hỏi thường gặp

Q1: A860-0365-V501 là bộ mã hóa tuyệt đối hay tăng dần?

Đây là tăng dần. Chữ "I" trong Alpha i64 là viết tắt của tăng dần — nó theo dõi vị trí bằng cách đếm xung từ một điểm tham chiếu. Máy thiết lập tham chiếu trục thông qua chu trình homing khi khởi động. Điều này khác với bộ mã hóa tuyệt đối, xuất ra vị trí trực tiếp mà không cần quay về điểm tham chiếu.

Q2: Bộ mã hóa này có đi kèm cáp không?

Không. Biến thể V501 được cung cấp không có cáp (W/O cable). Bộ cáp kết nối tương thích là A860-0360-V906, kết nối bộ mã hóa với đầu vào bộ mã hóa CN2 của bộ khuếch đại servo. Trong trường hợp thay thế, cáp máy hiện có thường có thể được tái sử dụng nếu nó ở tình trạng tốt.

Q3: Những động cơ servo và bộ khuếch đại FANUC nào sử dụng A860-0365-V501?

Bộ mã hóa xung này được lắp đặt trên động cơ servo AC dòng FANUC Alpha i (dòng A06B-0xxx với mã bộ mã hóa aI64). Nó hoạt động với bộ khuếch đại servo dòng FANUC αi và αiS và tương thích với các hệ thống điều khiển CNC trong các dòng 0i, 16i, 18i, 21i, 30i, 31i và 32i. Xác nhận với mã sản phẩm trên bảng tên động cơ trước khi đặt hàng.

Q4: "Đã kiểm tra" có nghĩa là gì đối với bộ mã hóa xung đã qua sử dụng?

Một bộ mã hóa xung đã được kiểm tra đã được xác minh về điện trên hệ thống bộ truyền động servo FANUC thực tế — xác nhận rằng các đầu ra kênh A, B và Z có mặt, sạch và được pha đúng ở tốc độ hoạt động. Điều này có ý nghĩa hơn là kiểm tra trực quan hoặc kiểm tra thông mạch đơn giản và xác nhận rằng cụm cảm biến quang học và điện tử đang hoạt động như thiết kế.

Q5: A860-0365-V501 có thể được sửa chữa nếu gặp lỗi không?

Có — các dịch vụ sửa chữa động cơ và bộ mã hóa FANUC chuyên nghiệp có thể thay thế vòng bi, định vị lại đĩa quang và sửa chữa hư hỏng đầu nối trên bộ mã hóa xung aI64. Sửa chữa là một giải pháp khả thi khi vỏ bộ mã hóa và đĩa quang còn nguyên vẹn nhưng lỗi vòng bi hoặc lỗi đầu nối đã khiến đơn vị không hoạt động. Đối với các đơn vị bị hư hỏng đĩa vật lý hoặc vỏ bị nứt, việc thay thế là lựa chọn thực tế.
