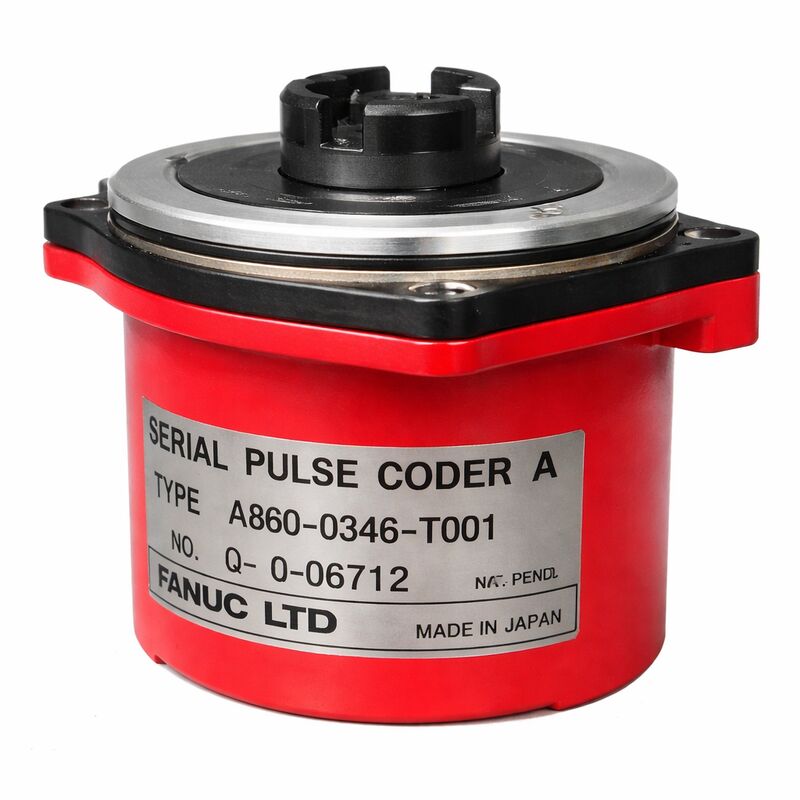

A860-0346-T001 Bộ mã hóa xung FANUC A8600346T001 A860-0346-T001

Fanuc A860-0346-T001

Tổng quan

CácFanuc A860-0346-T001là biến thể sớm nhất và cơ bản nhất trong gia đình A860-0346 Serial Pulse Coder A 后音 T001 biểu thị phiên bản cơ bản trong loạt.

Nó mang cùng một lắp đặt nắp nhựa màu đỏ, kiến trúc phản hồi hoàn toàn 40,000 ppr Serial A và yếu tố hình dạng gắn trên động cơ đặc trưng cho tất cả các thành viên của phạm vi bộ mã hóa A860-0346,nhưng được phân biệt bởi cấu hình kết nối D-Sub của nó tại điểm kết nối cáp.

Giao diện D-Sub này phản ánh tiêu chuẩn kết nối của các máy công cụ và thiết bị dây chuyền mà biến thể này được chỉ định.

Danh hiệu "Non-Alpha" trong tài liệu của Fanuc cho bộ mã hóa này là bối cảnh quan trọng. Nó phân biệt toàn bộ gia đình A860-0346 với các dòng bộ mã hóa alpha, alpha i và beta sau này.

Không Alpha có nghĩa là bộ mã hóa này thuộc thế hệ trước alpha các động cơ servo AC dòng S trước khi giới thiệu dòng động cơ servo alpha.

Đối với các kỹ sư bảo trì gặp phải một cỗ máy với động cơ S-series và bộ mã hóa này, nhãn "Non-Alpha" đó là bộ nhận dạng hệ thống: nó cho bạn biết các bộ khuếch đại, điều khiển CNC,và các quy trình dịch vụ được áp dụng, và các bộ mã hóa alpha hoặc beta hiện đại không tương thích với thiết bị này.

Danh hiệu dòng sản phẩm A860-0346 bao gồm toàn bộ các biến thể Serial Pulse Coder A cho thế hệ động cơ S-series.

Trong loạt bài này, the T001 is the foundational variant — the original form from which other T-suffix variants evolved as Fanuc adapted the connector style and mechanical details for different motor body sizes and machine builder specifications.

Máy được xây dựng với T001 mã hóa từ các dòng sản xuất đầu tiên của S-series máy công cụ CNC được trang bị động cơ có thể là các máy mà số phần cụ thể này vẫn còn cần thiết ngày nay.

Các thông số kỹ thuật chính

Định vị sản phẩm không phải alpha trong lịch sử mã hóa Fanuc

Các thế hệ bộ mã hóa của Fanuc theo các thế hệ động cơ mà họ hỗ trợ: các bộ mã hóa xung thông thường (tiếp theo, loạt A860-0300) cho các động cơ servo DC và AC sớm nhất;Bộ mã hóa xung hàng loạt A (dòng A860-0346) cho các động cơ biến động dòng S; bộ mã hóa alpha series (A860-0360, A860-0370 gia đình) cho động cơ alpha; và bộ mã hóa alpha i / beta i series (A860-2000 và A860-2020 gia đình) cho thế hệ hiện tại.

A860-0346-T001 nằm ở giai đoạn Serial A của sự tiến hóa này thế hệ mà Fanuc chuyển từ các tàu xung thô đến truyền thông hàng loạt và từ vị trí gia tăng đến vị trí tuyệt đối,trong khi vẫn sử dụng nhà chứa mũ đỏ mà đã trở nên quen thuộc từ các thiết kế động cơ S-series.

Máy được trang bị bộ mã hóa A860-0346-T001 được chế tạo trong thời gian nhiều trung tâm gia công khối lượng lớn ngày nay được lắp đặt lần đầu tiên.

That these machines remain in production decades later speaks to the durability of the underlying motor and mechanical structure — but it also means the encoders on those motors are well into their service life, và các bộ phận thay thế như A860-0346-T001 là rất cần thiết để giữ cho các tài sản sản xuất hoạt động.

D-Sub Connector Context Cable Interface

Kết nối D-Sub trên A860-0346-T001 phân biệt nó với các biến thể A860-0346 sau đó sử dụng kiểu MS tròn hoặc các loại kết nối khác.Các đầu nối D-Sub là phổ biến trong điện tử công nghiệp và dây dẫn máy CNC của thời đại, cung cấp một tiêu chuẩn kết nối đáng tin cậy, có sẵn rộng rãi với bảo vệ tiếp xúc tốt khi được ghép đúng cách.

Cáp hiện có trong một máy được xây dựng với bộ mã hóa T001 sẽ kết thúc trong một đầu nối D-Sub phù hợp ở đầu bộ mã hóa, một bộ mã hóa T001 thay thế trực tiếp sẽ kết hợp mà không cần sửa đổi cáp.Trong khi sử dụng một biến thể phụ tố T khác với một loại kết nối khác sẽ yêu cầu điều chỉnh cáp.

Khi mua bộ mã hóa T001 thay thế, xác nhận rằng đầu nối D-Sub có mặt và không bị hư hại trên đơn vị trao đổi.

Hư hỏng kết nối ️ các chân cong, kẹp nhà bị vỡ hoặc ô nhiễm trong khoang tiếp xúc ️ là kết quả phổ biến của việc xử lý thô trong thị trường phụ và nên được kiểm tra trước khi lắp đặt.

Câu hỏi thường gặp

Q1: Điều gì phân biệt A860-0346-T001 với T041 và T101 trong cùng một gia đình?

Cả ba đều là bộ mã hóa hoàn toàn với cùng một nút đỏ và giao thức liên lạc.

T001 là biến thể cơ bản với đầu nối D-Sub; các biến thể T041 và T101 sử dụng các loại đầu nối khác nhau và có phạm vi tương thích mô hình động cơ cụ thể.

T101 được xác nhận cho các động cơ mô hình 0S đến 30S cụ thể; T001 là biến thể ban đầu phù hợp với các phiên bản động cơ đầu tiên của loạt S.

These mechanical and connector differences mean the three variants are not directly interchangeable without first confirming that the connector and mounting dimensions of the replacement match the original installation.

Q2: Sản phẩm được mô tả là "Non-Alpha"? Điều này có ảnh hưởng đến CNC nào nó tương thích?

Vâng. "Non-Alpha" chỉ ra bộ mã hóa này thuộc thế hệ động cơ S-series, và các máy CNC giao tiếp với nó là những người được trang bị thẻ giao diện Serial Pulse Coder A:đặc biệt là các hệ thống điều khiển số Fanuc cho dòng Zero (0-C), 0-D) và các điều khiển 16/18/21 Mô hình A.

Các động cơ dòng alpha sử dụng các bộ mã hóa alpha giao tiếp trên một giao thức hàng loạt khác nhau; động cơ alpha i sử dụng một giao thức hàng loạt phát triển hơn nữa.

Kết nối một bộ mã hóa không Alpha Serial A với một bộ khuếch đại được thiết kế cho phản hồi chuỗi alpha tạo ra một lỗi không tương thích bộ mã hóa, và CNC phải thuộc về các thế hệ tương thích.

Câu 3: Vị trí tuyệt đối có thể được duy trì vô thời hạn, hoặc nó suy giảm theo thời gian?

Vị trí tuyệt đối được duy trì miễn là pin dự phòng trong bộ khuếch đại servo hoặc đơn vị pin vẫn ở trên ngưỡng xả của nó.

Hóa học pin (thường là pin lithium nguyên chất) có tuổi thọ hữu hạn, thường từ ba đến năm năm tùy thuộc vào mô hình sử dụng.với hoạt động máy liên tục tiêu thụ pin chậm hơn so với chu kỳ điện năng thường xuyênKhi điện áp pin giảm xuống ngưỡng cảnh báo, CNC tạo ra báo động BAT.

Pin nên được thay thế trước khi máy được tắt để bảo trì lâu dài, vì thay pin trong khi máy vẫn hoạt động tránh mất dữ liệu.Một khi dữ liệu vị trí bị mất do hoàn toàn xả pin, một quy trình trả về tham chiếu tái thiết lập dữ liệu.

Q4: Có thể thử bộ mã hóa A860-0346-T001 mà không tháo nó ra khỏi động cơ không?

Kiểm tra chẩn đoán cơ bản có thể được thực hiện tại chỗ. monitoring the servo feedback status during slow axis motion (using the diagnostic screen or servo diagnostic data) can reveal communication quality — clean serial data without retransmission requests indicates a healthy encoder.

Kiểm tra kết nối bộ mã hóa ở đầu động cơ để đảm bảo chỗ ngồi an toàn và liên lạc sạch là bước đầu tiên không xâm lấn.

Tuy nhiên, đối với đánh giá mã hóa cuối cùng, đặc biệt là khi nghi ngờ nhiễm trùng, mòn đĩa hoặc làm suy yếu vòng bi, the motor must be removed and the encoder tested on a dedicated serial A test rig with oscilloscope verification of the serial output under rotation — a proper workshop test that cannot be replicated in-situ.

Q5: Các tùy chọn dịch vụ có sẵn cho tình huống máy bị ngưng liên quan đến bộ mã hóa này là gì?

Chuyển đổi là con đường phục hồi nhanh nhất: một trao đổi A860-0346-T001 đã được thử nghiệm, được đảm bảo (hoặc thay thế tương thích đã được xác nhận) có thể được vận chuyển và cài đặt trong vòng vài giờ ở các khu vực có sẵn.

Đưa động cơ hoàn chỉnh với bộ mã hóa bị lỗi cho một nhà cung cấp dịch vụ chuyên nghiệp. Điều này cho phép thay đổi bộ mã hóa, kiểm tra vòng bi, thử nghiệm kháng cuộn,và kiểm tra cách nhiệt được thực hiện như một sửa chữa động cơ hoàn chỉnh thay vì chỉ là một thay đổi bộ mã hóa, đó là cách tốt nhất cho một động cơ trong thời đại này.

Nếu không có dự trữ trao đổi, nguồn cung cấp A860-0346-T001 từ các kênh dư thừa là lựa chọn thay thế.vì kiểm tra vật lý một mình là không đủ để xác nhận chức năng mã hóa.
