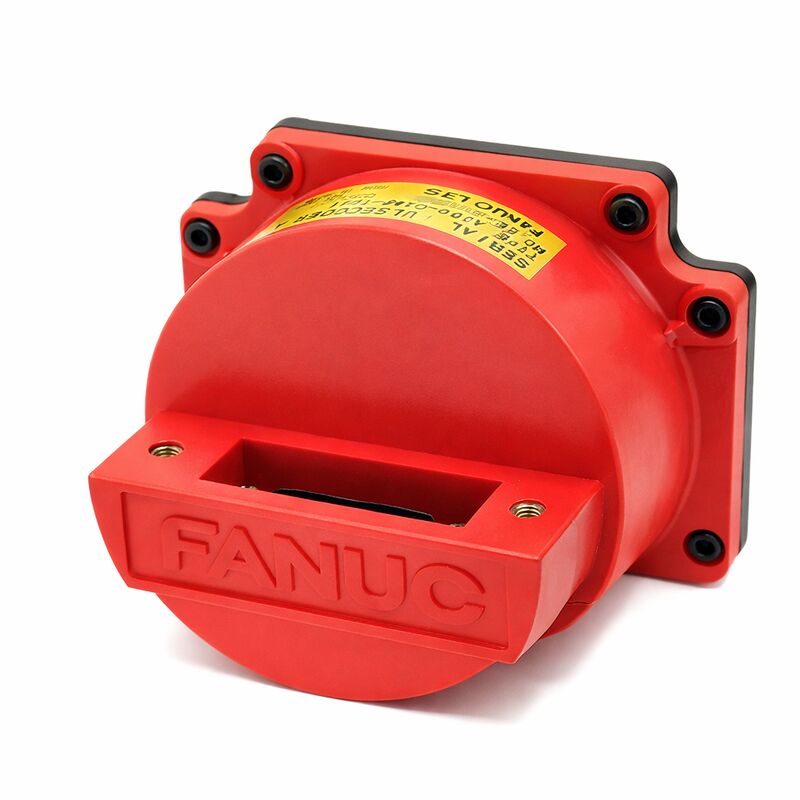

A860-0346-T041 FANUC Coder xung A8600346T041 A860-0346-T041

Fanuc A860-0346-T041. Fanuc A860-0346-T041

Tổng quan

CácFanuc A860-0346-T041là một bộ mã hóa xung hàng loạt A biến thể từ gia đình A860-0346, chia sẻ vỏ nắp nhựa màu đỏ và 40,000 ppr kiến trúc phản hồi hàng loạt tuyệt đối chung với tất cả các bộ mã hóa trong thế hệ động cơ S series này.

Tiết sau T041 đặt nó trong phạm vi mã hóa A860-0346, distinguishing its specific connector configuration and mechanical interface from other variants in the same series — a distinction that matters when physically matching the encoder to the motor it serves, vì các thành viên T-suffix khác nhau có số pin kết nối khác nhau và chi tiết lắp đặt cơ học.

A860-0346-T041 mang các đặc điểm xác định của toàn bộ Serial Pulse Coder thế hệ A: khả năng vị trí tuyệt đối loại bỏ sự quay trở lại tham chiếu khi bật,liên kết truyền thông hàng loạt tốc độ cao với bộ khuếch đại, và vỏ nhựa màu đỏ bao bọc bộ phận đĩa quang và điện tử chống lại môi trường máy.nó xuất hiện cùng với động cơ servo AC dòng S của Fanuc dòng động cơ đã xác định sự chuyển đổi của Fanuc từ DC servo sang công nghệ servo AC trong những năm 1980..

Điều làm cho A860-0346-T041 khác biệt trong gia đình chủ yếu là đầu nối và biến thể cơ học mà nó đại diện.

Trên phạm vi A860-0346, Fanuc đã sản xuất nhiều biến thể hậu tố T để phù hợp với các cấu hình cơ thể động cơ khác nhau, yêu cầu định tuyến cáp và tiêu chuẩn kết nối khác nhau theo kích thước động cơ,định hướng lắp đặt, và sở thích của người chế tạo máy.

T041 là một trong những biến thể này, phục vụ các cấu hình động cơ cụ thể trong phạm vi S-series nơi các biến thể T101 hoặc T141 không phù hợp về mặt vật lý.

Các thông số kỹ thuật chính

Nhận dạng Red Cap √ S-Series Motor Generation

Chiếc mũ mã hóa nhựa màu đỏ là một trong những nhận dạng dễ nhận biết nhất trong lịch sử động cơ của Fanuc.toàn bộ động cơ được trình bày như là một "động cơ mũ đỏ" một tên thông thường tồn tại trong ngành công nghiệp dịch vụ CNC.

Việc xác định này là thực tế: mũ đỏ ngay lập tức cho một kỹ sư dịch vụ biết họ đang làm việc với thế hệ mã hóa và động cơ nào, trước khi kiểm tra bất kỳ số phần nào.

Nó báo hiệu bộ mã hóa xung hàng loạt A, động cơ S-series, khả năng tương thích CNC servo kỹ thuật số và vị trí tuyệt đối được hỗ trợ bởi pin - tất cả các dữ liệu quan trọng để chẩn đoán và phục vụ máy.

Mũ đỏ của A860-0346-T041 cũng phục vụ như một con dấu môi trường.

Các đĩa mã hóa và các thiết bị điện tử được đặt bên trong nắp, mà clip hoặc vít vào phía sau của khung động cơ để bảo vệ các mã hóa từ nước làm mát phun, swarf,và nhiễu điện từ do các vòng cuộn của động cơ.

Mặc dù không được xếp hạng theo tiêu chuẩn IP67 của các bộ mã hóa alpha i sau này, nhưng mũ đỏ cung cấp sự bảo vệ có ý nghĩa trong môi trường máy công cụ điển hình khi niêm phong và các bộ buộc giữ nguyên.

Dòng A Vị trí tuyệt đối ¢ Khung cảnh hoạt động

Độ phân giải tuyệt đối 40.000 ppr của A860-0346-T041, mặc dù khiêm tốn so với các bộ mã hóa alpha i hiện đại với hàng triệu lần quay,phù hợp với độ chính xác gia công yêu cầu của các ứng dụng động cơ S-series.

Với 40.000 lần đếm mỗi vòng quay và với một vít bóng 10mm thông thường, độ phân giải vị trí thô là 0.25μm mỗi đếm hơn đủ cho các dung sai thường được giữ bởi máy công cụ CNC được trang bị thế hệ động cơ này.

Bản chất tuyệt đối của bộ mã hóa xung hàng loạt A có nghĩa là CNC không cần phải thiết lập lại vị trí trục không tại mỗi lần khởi động.

Đối với môi trường sản xuất, nơi máy chạy các ca liên tục với các chu kỳ tắt điện tối thiểu, điều này loại bỏ bước trở lại tham chiếu mà máy mã hóa gia tăng yêu cầu.

Vị trí này được duy trì miễn là pin dự phòng vẫn còn sạc, làm cho việc giám sát pin trở thành trách nhiệm bảo trì đầu tiên cho tất cả các máy trong thế hệ bộ mã hóa này.

Câu hỏi thường gặp

Q1: A860-0346-T041 khác với T101 và T141 trong cùng một gia đình như thế nào?

Tất cả ba là 40.000 ppr Serial Pulse Coder A mã hóa tuyệt đối với cùng một lắp ráp mũ đỏ và tương thích CNC tương tự.

Sự khác biệt nằm ở loại kết nối, số pin và giao diện lắp đặt động cơ.

T041 có bố trí đầu nối cụ thể phù hợp với cấu hình động cơ được cài đặt trên; T101 được xác nhận cho mô hình 0S đến 30S; T141 được ghi nhận cho một biến thể đầu nối 19 chân.Thay thế giữa các biến thể T-được sau không phải là đơn giản, kích thước miếng kẹp lắp đặt và đầu nối ở cáp bên xe phải phù hợp chính xác.

Luôn luôn xác nhận mô hình động cơ và hậu tố T mã hóa gốc từ tài liệu động cơ hoặc biển hiệu trước khi đặt mua thay thế.

Q2: Các mô tả thị trường eBay và thặng dư gắn nhãn T041 là "ABS" (chỉ tuyệt đối)

Tất cả các biến thể A860-0346 Serial Pulse Coder A đều là bộ mã hóa loại tuyệt đối.

Nhãn hiệu "ABS" trên danh sách dư thừa xác nhận điều này, phân biệt Serial A với các bộ mã hóa xung gia tăng thuần túy (như loạt A860-0300) được sử dụng trên các động cơ Fanuc trước đó.

Chất lượng tuyệt đối có nghĩa là bộ mã hóa báo cáo một tham chiếu vị trí hoàn chỉnh khi bật điện, được duy trì bằng pin dự phòng, mà không yêu cầu chu kỳ quay trở lại tham chiếu cơ học.

Đây là một đặc điểm cơ bản của thiết kế Serial A và áp dụng cho T001, T041, T101, T141 và tất cả các biến thể hậu tố T khác trong phạm vi A860-0346.

Q3: Dòng bộ điều khiển CNC nào được xác nhận tương thích với bộ mã hóa này?

Máy CNC số Fanuc servo với giao diện Serial Pulse Coder A: Series Zero-C và Zero-D (thế hệ chính mà động cơ S-series phổ biến), và Series 16, 18, và 21 Model A điều khiển.

The Series 0-C and 0-D represent the majority of installations where this encoder is found — these controls and the S-series motors were the dominant Fanuc system specification during the late 1980s through much of the 1990s.

Dòng 15A cũng tương thích. Máy điều khiển CNC servo không kỹ thuật số cũ hơn và các bộ điều khiển dòng 0i sau (sử dụng bộ mã hóa alpha hoặc beta) không tương thích với loại bộ mã hóa này.

Câu 4: A860-0346-T041 có thể sửa chữa được không? Nếu không, tại sao?

Serial Pulse Coder A là một tập hợp kín, nguyên khối đĩa quang học, vòng bi, bảng xử lý tín hiệu, đầu nối,và lắp ráp mũ đỏ tạo thành một đơn vị tích hợp không được thiết kế để tháo rời trong lĩnh vực.

Độ chính xác cơ học của bộ mã hóa phụ thuộc vào sự sắp xếp được kiểm soát bởi nhà máy của đĩa quang với tập hợp vòng bi; sự sắp xếp này không thể tái tạo đáng tin cậy trong môi trường xưởng dịch vụ.

Vì lý do này, Fanuc không cung cấp các bộ phận sửa chữa cho loạt A860-0346, và các nhà cung cấp dịch vụ có uy tín cung cấp dịch vụ thử nghiệm và trao đổi thay vì sửa chữa cấp thành phần.Chuyển đổi với một thử nghiệm, đơn vị được đảm bảo là tuyến đường dịch vụ thực tế.

Q5: Quá trình chẩn đoán là gì khi máy hiển thị báo động liên lạc Serial Pulse Coder A?

Đầu tiên, kiểm tra cáp phản hồi bộ mã hóa để xác định thiệt hại vật lý. Một chân cong ở đầu kết nối bộ mã hóa hoặc đầu bộ khuếch đại là nguyên nhân gốc phổ biến nhất của lỗi truyền thông hàng loạt và thường bị bỏ qua..Kiểm tra và làm sạch cả hai đầu nối.

Tiếp theo, kiểm tra điện áp pin của máy ∙ pin thấp không trực tiếp gây báo động truyền thông, nhưng nó chỉ ra sự thiếu hụt bảo trì có thể đi kèm với các điều kiện lỗi khác.Chuyển đổi cáp bộ mã hóa với một cáp tốt được biết đến từ một trục khác nếu có sẵn.

Nếu báo động vẫn tiếp tục sau khi kiểm tra cáp và đầu nối,loại bỏ động cơ và kiểm tra nắp đỏ giữ các thiết bị buộc và niêm phong ️ nước làm mát xâm nhập xung quanh một niêm phong phân hủy gây ô nhiễm đĩa mã hóa và tạo ra cùng một mô hình lỗi truyền thôngNếu không tìm thấy nguyên nhân vật lý, bộ mã hóa cần thay thế.
