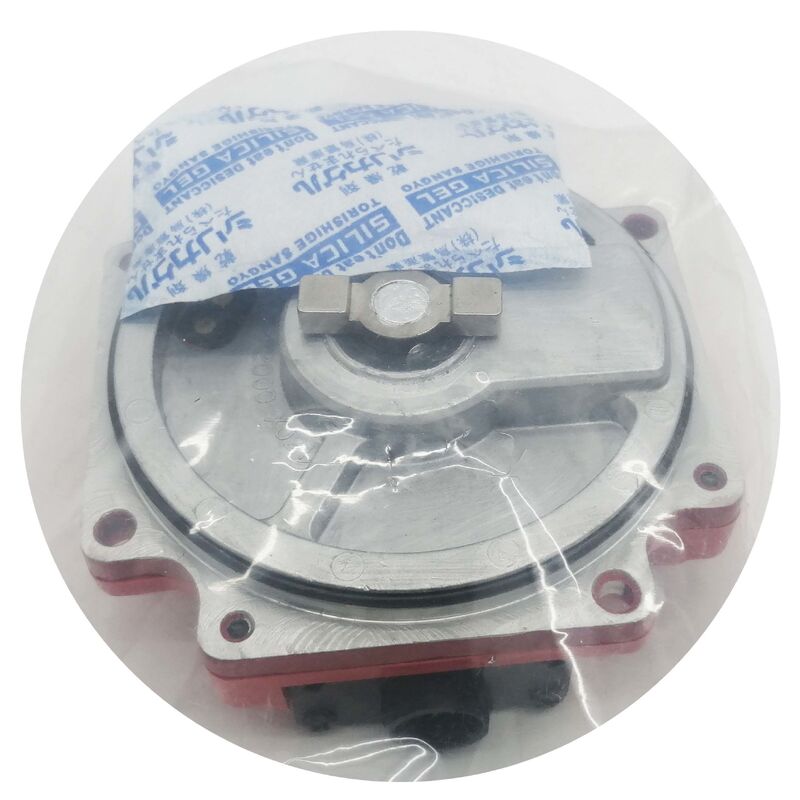

A860-0365-T101 Bộ mã hóa xung FANUC A8600365T101 A860-0365-T101

Fanuc A860-0365-T101 ∙ Alpha αi64 Incremental Pulse Coder ∙ 64,000P, Với Cáp, Fanuc Alpha AC Servo Motors a3 và lớn hơn

Tổng quan

CácFanuc A860-0365-T101là bộ mã hóa xung gia tăng αi64 được cung cấp với cáp, được trang bị cho các động cơ servo AC dòng alpha tầm trung và lớn từ lớp a3 trở đi.

Với tốc độ 64.000 xung mỗi vòng quay, nó là đối tác gia tăng với các bộ mã hóa tuyệt đối αA64 của gia đình A860-0360 cùng phạm vi tương thích động cơ, cùng thế hệ CNC,nhưng một cách cơ bản khác nhau phản hồi hành vi: gia tăng thay vì tuyệt đối, có nghĩa là trục đòi hỏi một chu kỳ quay lại tham chiếu mỗi khi máy khởi động.

Danh hiệu "W/CABLE" là một điểm khác biệt thực tế trong gia đình A860-0365.

Phiên bản T001 (không có cáp) có một đầu nối có thể tách ở thân bộ mã hóa, cho phép cáp phản hồi được trao đổi độc lập; T101 đi kèm với cáp được lắp ráp sẵn cho bộ mã hóa.

Trong hoạt động, định dạng W / CABLE hợp lý hóa quy trình sửa chữa động cơ một bộ phận thay thế T101 đến như một tập hợp hoàn chỉnh, sẵn sàng để lắp đặt mà không cần một bước mua cáp riêng biệt.

Bộ cáp rời khỏi thân bộ mã hóa với đầu nối thích hợp cho đầu khuếch đại đã kết thúc, làm cho việc lắp đặt nhanh hơn trong kịch bản máy tắt.

Bộ mã hóa αi64 phân biệt với bộ mã hóa αA64 cũ hơn (gia đình A860-0360) bằng tên gọi "i", which marks it as part of Fanuc's incremental alpha encoder generation — a generation update that brought improved signal quality and compatibility with a wider range of controls compared to the original αA64 absolute series.

Đối với các ứng dụng máy mà việc duy trì vị trí tuyệt đối khi tắt điện không được yêu cầu trong hoạt động hoặc vì một sự trở lại tham chiếu ngắn khi khởi động là chấp nhận được,hoặc bởi vì chu kỳ của máy không bao giờ rời khỏi trạng thái mà sự trở lại tham chiếu là gánh nặng, αi64 gia tăng là một lựa chọn mã hóa hiệu quả về chi phí và có khả năng kỹ thuật.

The T101/E variant carries a special designation (/E suffix) and cannot be substituted with the standard T101 — the /E is a purpose-built variant for specific motor and machine configurations and requires exact replacement with another /E unit.

Các thông số kỹ thuật chính

Tiếp theo so với tuyệt đối ¢ Tác động hoạt động cho αi64

Bản chất gia tăng của A860-0365-T101 có nghĩa là bộ mã hóa tạo ra xung hình vuông A / B và xung chỉ số Z khi trục động cơ quay,nhưng nó không giữ bất kỳ thông tin vị trí giữa các chu kỳ năng lượng.

Mỗi khi máy CNC bật lên, bộ đếm mã hóa bắt đầu ở mức không từ một vị trí vật lý không rõ.Thủ tục trả về tham chiếu lái trục đến một công tắc tham chiếu phần cứng cố định và tìm ra xung Z của bộ mã hóa thiết lập các axis datum trước khi bắt đầu sản xuất.

Đối với các máy mà khi trả về tham chiếu này là một phần thông thường của chuỗi khởi động và không tạo ra ma sát trong hoạt động,các αi64 gia tăng hoạt động đáng tin cậy như bất kỳ bộ mã hóa tuyệt đối cho sản xuất hàng ngày.

Ưu điểm so với các loại tuyệt đối là không có pin để giám sát, không có nguy cơ mất dữ liệu vị trí từ pin bị hỏng và không cần quản lý vị trí tuyệt đối.

Bộ mã hóa chỉ đơn giản là đếm xung khi động cơ quay thẳng và mạnh mẽ.

Trên máy mà quá trình sản xuất đòi hỏi trục phải tiếp tục ở vị trí chính xác sau một chu kỳ điện không được lên kế hoạch (ngừng khẩn cấp, ngắt điện),thiếu bộ nhớ vị trí tuyệt đối đòi hỏi phải trả về tham chiếu đầy đủ trước khi tiếp tụcĐối với các ứng dụng như vậy, loại mã hóa tuyệt đối là tốt nhất.

Cấu hình bao gồm dây cáp ¢ Ưu điểm dịch vụ

Định dạng W / CABLE làm giảm số lượng bộ phận trong một kịch bản sửa chữa động cơ. Khi một bộ mã hóa bị hỏng, bộ T101 thay thế mang theo cáp không cần phải định vị cáp mã hóa riêng biệt, đặt hàng,hoặc phù hợp với loại đầu nối bộ mã hóa.

Cáp có kích thước và kết thúc cho cài đặt động cơ alpha mà nó phục vụ, điều này cũng loại bỏ nguy cơ vô tình lắp đặt chiều dài cáp hoặc loại đầu nối sai.

Đối với các cơ sở mà việc duy trì một danh sách rộng lớn các cáp mã hóa Fanuc là không thực tế,bộ mã hóa W/CABLE đơn giản hóa việc cung cấp phụ tùng thay thế thành một SKU duy nhất bao gồm cả các nhu cầu thay thế bộ mã hóa và cáp cùng một lúc.

Câu hỏi thường gặp

Q1: A860-0365-T101 có thể thay thế bộ mã hóa tuyệt đối αA64 (A860-0360-T001) trên cùng một động cơ không?

αi64 T101 và αA64 T001 phù hợp với cùng một khung động cơ alpha trung bình đến lớn và tương thích với cùng một thế hệ CNC.

Một bộ mã hóa gia tăng có thể thay thế vật lý một bộ mã hóa tuyệt đối trên cùng một động cơ động cơ chạy bình thường, các tín hiệu bộ mã hóa tương thích.

Sự thay đổi hoạt động là đáng kể: máy sẽ không còn giữ vị trí tuyệt đối thông qua các chu kỳ năng lượng.Liệu điều này có chấp nhận được hay không phụ thuộc vào ứng dụng của máy và quy trình làm việc của người vận hành.

Nếu thay đổi được thực hiện, các thông số CNC servo phải được cập nhật để phản ánh loại bộ mã hóa gia tăng.

Câu 2: T101/E được liệt kê là một biến thể đặc biệt? Điều này có nghĩa là gì và nó được xác định như thế nào?

Sự hậu tố /E trên A860-0365-T101/E đánh dấu nó là một biến thể cấu hình đặc biệt thường liên quan đến một chiều dài cáp cụ thể, sửa đổi đầu nối,hoặc đặc điểm điện khác với tiêu chuẩn T101.

Tài liệu của Fanuc và nhà sản xuất máy cho máy cụ thể sẽ xác định xem biến thể / E có cần thiết hay không.Nếu bộ mã hóa vật lý được đánh dấu A860-0365-T101/E, nó chỉ phải được thay thế bằng một đơn vị /E khác.

Thay thế một tiêu chuẩn T101 cho một / E (hoặc ngược lại) có nguy cơ không phù hợp với đầu nối, các vấn đề về chiều dài cáp hoặc không tương thích với giao diện điện.

Q3: Điều gì sẽ xảy ra với số lượng gia tăng nếu cáp phản hồi bộ mã hóa mất tín hiệu một thời gian ngắn trong quá trình vận hành máy?

Ngay cả mất tín hiệu ngắn (một đầu nối lỏng lẻo, tăng EMI tạm thời hoặc lỗi cáp) khiến CNC mất số vị trí hiện tại trên trục bị ảnh hưởng.

CNC ngay lập tức tạo ra một báo động mã hóa (thường là SV-360 series) và trục dừng lại.một bộ mã hóa gia tăng mà mất tín hiệu phải thiết lập lại vị trí thông qua một tham chiếu trở lại trước khi trục có thể tiếp tục chuyển động.

This makes reliable cable and connector condition especially important for incremental encoder installations — any degradation in the cable assembly should be addressed before it causes a production interruption.

Q4: Làm thế nào 64.000 ppr từ αi64 được sử dụng bởi vòng xoắn CNC?

Máy khuếch đại servo giải mã các tín hiệu A / B từ αi64, tạo ra 4 lần số lượng xung thô thông qua phát hiện cạnh, vì vậy 64.000 ppr trở thành 256,000 cạnh hình vuông mỗi vòng quay ở cấp độ số lượng phần cứng.

Ở tốc độ hoạt động định số của một động cơ alpha điển hình (2000 ≈ 3000 vòng/giây), nó tạo ra hàng triệu bản cập nhật vị trí mỗi giây,cung cấp cho bộ khuếch đại servo một luồng dữ liệu đủ dày đặc để ước tính tốc độ ổn định và kiểm soát vị trí.

Nhịp chỉ số Z (một lần mỗi vòng quay) cung cấp dấu tham chiếu cho chu kỳ trở lại tham chiếu.

Q5: Cách tiếp cận dịch vụ được khuyến cáo là gì khi A860-0365-T101 tạo ra các báo động liên tục thay vì lỗi vĩnh viễn?

Các báo động gián đoạn khó chẩn đoán hơn những báo động vĩnh viễn.

Bắt đầu với cáp:flex và quan sát việc chạy dây cáp trong khi động cơ tĩnh và CNC ở trạng thái giám sát an toàn.

Kiểm tra cả đầu bộ mã hóa và đầu kết nối khuếch đại cho các chân bị ngắt một phần và xác minh các cơ chế khóa kết nối được kích hoạt.

Nếu báo động không thể được kích hoạt bằng cách di chuyển dây cáp, kết nối một máy dao động với đầu ra bộ mã hóa giai đoạn A và B và quan sát chất lượng tín hiệu trong quá trình xoay động cơ chậmkhuếch đại giảm, hoặc hình sóng không vuông cho thấy một đĩa quang xuống cấp bên trong bộ mã hóa.

Nếu các vấn đề về chất lượng tín hiệu được xác nhận trong quá trình xoay nhưng cáp kiểm tra sạch sẽ, hãy thay đổi bộ mã hóa.
