Fanuc A860-2070-T371 | Bộ mã hóa xung tuyệt đối BiA1000 — Động cơ servo dòng Beta i B, βiS4/3000-B đến βi22

Tổng quan

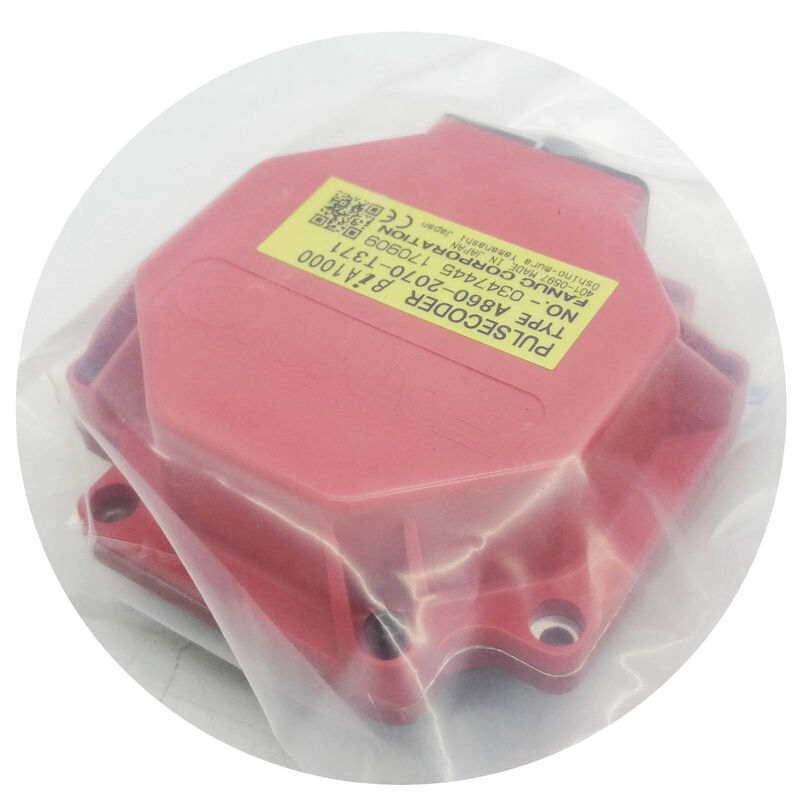

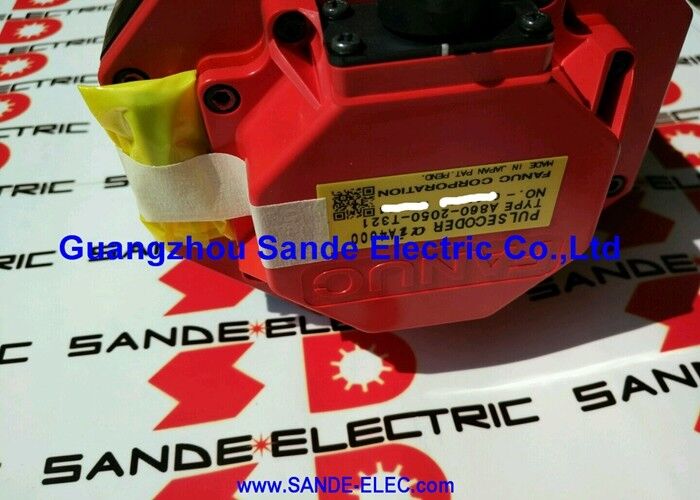

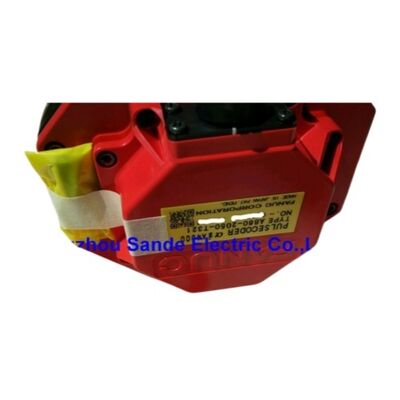

Fanuc A860-2070-T371 là bộ mã hóa xung tuyệt đối BiA1000 cho động cơ servo thế hệ Beta i B của Fanuc — biến thể bộ mã hóa dành riêng cho các động cơ dòng B đang sản xuất hiện tại, bắt đầu từ βiS4/3000-B và kéo dài đến βi4, βi8, βi12, βi22 và các biến thể khác của dòng Beta i B.

Nó đại diện cho bộ mã hóa có độ phân giải cao nhất có sẵn trong dòng pulsecoder Beta i của Fanuc, cung cấp phản hồi tuyệt đối 1.000.000 xung mỗi vòng cho bộ khuếch đại servo được kết nối.

Hậu tố "B" trong ký hiệu động cơ là dấu hiệu tương thích chính. Khi Fanuc chuyển đổi động cơ Beta i từ dòng tiêu chuẩn sang thế hệ B (hoặc model B), bộ mã hóa đã thay đổi từ thiết kế BiA128 hoặc BiA1000 trước đó sang phiên bản hậu tố T371 được đại diện bởi số bộ phận này.

Sự thay đổi này không thể hoán đổi theo cả hai hướng — A860-2070-T371 được thiết kế đặc biệt cho giao diện cơ khí và điện của động cơ dòng B, và việc thay thế biến thể T321 hoặc T301 trước đó trên động cơ dòng B sẽ không mang lại hoạt động chính xác.

Với độ phân giải tuyệt đối 1.000.000 ppr, BiA1000 cung cấp cho CNC một tham chiếu vị trí hoàn chỉnh, không mơ hồ ngay từ khi máy được cấp nguồn — không cần chu trình quay về điểm gốc để thiết lập lại vị trí 0 của trục.

Vị trí tuyệt đối được duy trì thông qua mạch sao lưu pin bên trong bộ khuếch đại.

Nếu điện áp pin giảm xuống dưới ngưỡng giám sát, CNC sẽ đưa ra cảnh báo pin và tham chiếu vị trí tuyệt đối phải được thiết lập lại thông qua chu trình quay về điểm gốc thủ công trước khi sản xuất có thể tiếp tục.

BiA1000 được chế tạo bằng thiết kế đĩa quang tích hợp và xử lý tín hiệu của Fanuc, bao bọc toàn bộ cụm bộ mã hóa trong một đơn vị kín được lắp trực tiếp vào phía sau trục động cơ servo. Thiết kế này mang lại khả năng chống sốc và rung động rất cao so với các thiết kế bộ mã hóa riêng biệt truyền thống, nhưng nó cũng có nghĩa là đơn vị này không thể sửa chữa tại hiện trường theo nghĩa thông thường. Các lỗi thành phần bên trong yêu cầu thay thế toàn bộ bộ mã hóa thay vì sửa chữa ở cấp độ thành phần.

Thông số kỹ thuật chính

Tham số

Dòng bộ mã hóa Beta i bao gồm hai lớp độ phân giải chính. BiA128 (128K ppr tuyệt đối, dòng A860-2020) phù hợp với các động cơ Beta i cũ hơn và nhỏ hơn — lớp ai2 và tương tự.

BiA1000 (1M ppr tuyệt đối, dòng A860-2070) phục vụ các động cơ Beta i lớn hơn và mới hơn, bao gồm cả dòng thế hệ B được đề cập bởi số bộ phận này.

Sự khác biệt không chỉ đơn thuần là độ phân giải: cách lắp đặt cơ khí, hình dạng khớp nối trục và giao diện điện khác nhau giữa hai dòng, làm cho việc thay thế chéo không thể thực hiện được về mặt vật lý nếu không có sửa đổi.

Độ phân giải 1M ppr của BiA1000 cung cấp phản hồi vị trí cực kỳ chính xác, đóng góp trực tiếp vào việc điều chỉnh vận tốc mượt mà và triệt tiêu gợn sóng mô-men xoắn ở tốc độ thấp đặc trưng cho hiệu suất động cơ Beta i hiện đại.

Với 1M đếm mỗi vòng quay, bộ nội suy CNC có nhiều dữ liệu cập nhật vị trí hơn cho mỗi vòng quay động cơ so với các thiết kế bộ mã hóa 128K hoặc 3000P cũ hơn — ước tính vận tốc có nguồn gốc từ chênh lệch vị trí mượt mà hơn, điều này dẫn đến độ ổn định vòng lặp servo tốt hơn ở cả tốc độ thấp và trong các chuyển động tạo đường viền tinh tế.

Tính quan trọng của hàng tồn kho và chiến lược trao đổi

Các chuyên gia về bộ mã hóa này nhất quán mô tả A860-2070-T371 là hàng tồn kho quan trọng: nhu cầu đến từ cả việc sửa chữa động cơ và nhu cầu thay thế trực tiếp khi bộ mã hóa bị lỗi trong quá trình sử dụng, trong khi nguồn cung mới từ Fanuc bị hạn chế bởi cơ sở lắp đặt tương đối nhỏ so với các biến thể bộ mã hóa alpha i có khối lượng lớn hơn. Không giống như bộ mã hóa alpha i xuất hiện trên nhiều mẫu máy hơn trên toàn cầu, nhóm bộ mã hóa Beta i dòng B nhỏ hơn.

Ý nghĩa thực tế đối với việc lập kế hoạch bảo trì là rõ ràng: nếu một máy sử dụng động cơ Beta i dòng B, việc đảm bảo ít nhất một bộ mã hóa A860-2070-T371 dự phòng làm thành phần dự phòng sẽ giảm đáng kể nguy cơ thời gian ngừng hoạt động kéo dài khi bộ mã hóa bị lỗi. Các chương trình trao đổi — cung cấp bộ mã hóa bị lỗi làm lõi — là tuyến dịch vụ hiệu quả nhất về chi phí khi có sẵn các đơn vị trao đổi đã được kiểm tra và bảo hành.

Câu hỏi thường gặp

Q1: Làm thế nào để tôi xác nhận liệu động cơ Beta i của mình có yêu cầu A860-2070-T371 cụ thể hay không, thay vì biến thể BiA1000 trước đó?

Hậu tố "-B" (hoặc biến thể "#B") của số bộ phận động cơ xác nhận động cơ thế hệ B yêu cầu bộ mã hóa T371. Ví dụ, động cơ βiS4/3000-B rõ ràng mang ký hiệu B.

Nếu bảng tên động cơ hiển thị số bộ phận kết thúc bằng -B hoặc thân động cơ được dán nhãn vật lý là model B, đây là bộ mã hóa chính xác.

Các động cơ Beta i trước đó không có ký hiệu B sử dụng biến thể T321 hoặc T301 của cùng họ BiA1000. Khi nghi ngờ, hãy đối chiếu số chỉ định đặt hàng của động cơ với tài liệu động cơ của Fanuc để biết hậu tố bộ mã hóa chính xác.

Q2: Bộ mã hóa được mô tả là không thể sửa chữa — đây là hạn chế về thiết kế hay chính sách dịch vụ?

Cả hai. Fanuc chế tạo bộ mã hóa BiA1000 như một cụm tích hợp kín — đĩa quang, cụm ổ trục, bảng xử lý tín hiệu và đầu nối đều được nhà máy liên kết với nhau mà không có các thành phần phụ có thể bảo trì có thể truy cập từ bên ngoài. Các lỗi bên trong ở cấp độ đĩa quang, ổ trục hoặc PCB không thể được giải quyết ở cấp độ thành phần mà không có thiết bị chuyên dụng mà Fanuc không cung cấp cho thị trường hậu mãi.

Một số dịch vụ của bên thứ ba tuyên bố có khả năng sửa chữa, nhưng kết quả không nhất quán và một lần sửa chữa lỗi bộ mã hóa được gắn vào động cơ đang hoạt động có nguy cơ làm mất dữ liệu vị trí tuyệt đối và gây hư hỏng thêm cho trục. Trao đổi với một đơn vị đã được xác minh, đã kiểm tra tải là phương thức thực hành công nghiệp đã được thiết lập.

Q3: Điều gì xảy ra với vị trí tuyệt đối khi máy tắt nguồn và pin không được kết nối?

Vị trí tuyệt đối của mỗi trục được lưu trữ trong RAM có hỗ trợ pin bên trong bộ khuếch đại — không phải trong chính bộ mã hóa. Bộ mã hóa cung cấp dữ liệu đếm; bộ khuếch đại giữ lại tham chiếu tuyệt đối đã tích lũy.

Nếu mất nguồn pin khi máy tắt, bộ đếm vị trí tuyệt đối được lưu trữ trong bộ khuếch đại sẽ bị mất. Khi bật nguồn lần tiếp theo, CNC phát hiện mất dữ liệu vị trí và yêu cầu chu trình quay về điểm gốc đầy đủ cho mọi trục bị ảnh hưởng trước khi sản xuất có thể tiếp tục.

Pin nằm trong bộ khuếch đại servo hoặc trong một đơn vị pin chuyên dụng, không nằm trong bộ mã hóa — kiểm tra và thay pin theo lịch trình thích hợp là hành động phòng ngừa.

Q4: Có thể thay thế A860-2070-T371 bằng A860-2070-T321 trước đó trên cùng một động cơ không?

T371 và T321 đại diện cho các bản sửa đổi phần cứng khác nhau trong họ BiA1000.

T371 được thiết kế đặc biệt cho động cơ thế hệ B, và T321 dành cho thế hệ trước không phải B.

Việc lắp T321 trên động cơ thế hệ B thường dẫn đến lỗi tham số hoặc phản hồi vị trí không đáng tin cậy do sự khác biệt về giao diện vật lý trong khớp nối bộ mã hóa với trục và có thể là giao diện tín hiệu tại bộ khuếch đại.

Luôn khớp hậu tố T với thế hệ động cơ.

Q5: Mã cảnh báo nào mà CNC tạo ra khi bộ mã hóa này bị lỗi, và làm thế nào để phân biệt lỗi này với lỗi cáp?

Lỗi giao tiếp bộ mã hóa nối tiếp thường xuất hiện dưới dạng Cảnh báo Servo 360 (Lỗi giao tiếp trong bộ mã hóa xung) hoặc Cảnh báo 368/369 tùy thuộc vào thế hệ CNC và trục liên quan.

Lỗi cáp giữa bộ khuếch đại và bộ mã hóa tạo ra các cảnh báo tương tự.

Để phân biệt bộ mã hóa với cáp: trước tiên hãy hoán đổi cáp phản hồi với một cáp tốt đã biết từ một trục khác. Nếu cảnh báo đi theo cáp đến trục mới, thì cáp bị lỗi. Nếu nó vẫn ở trục ban đầu với cáp mới, thì bộ mã hóa hoặc kết nối của nó với bộ khuếch đại bị lỗi.

Kiểm tra đầu nối ở cả hai đầu xem có bị cong chân hoặc bị bẩn không trước khi kết luận bộ mã hóa bị lỗi.
