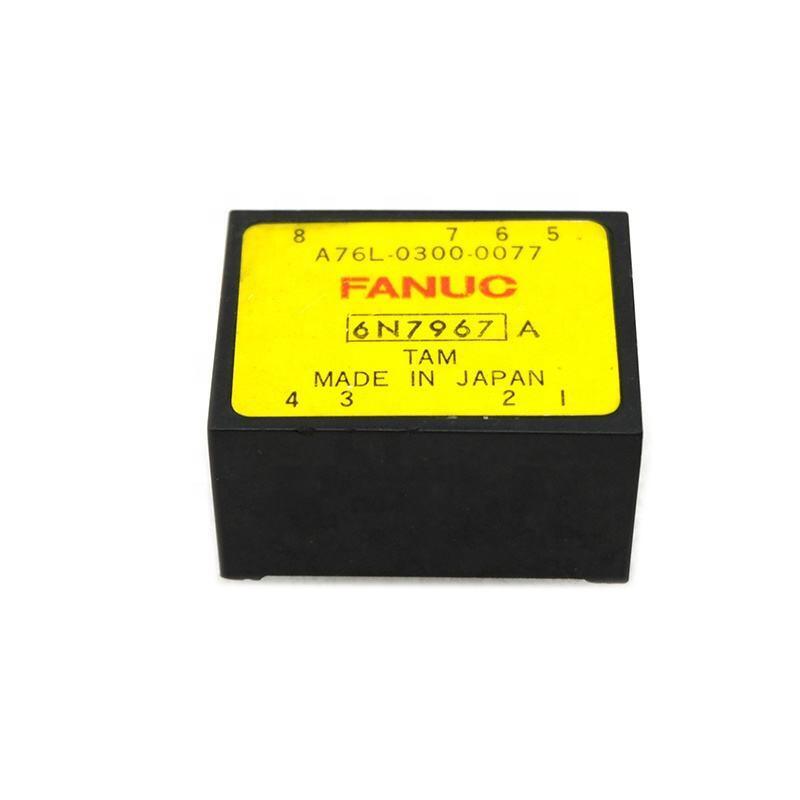

FANUC MODULE A76L-0300-0077 A76L03000077

A76L-0300-0077. FANUC Phân biệt Phân phối mô-đun ¥ Bị niêm phong / PCB Mount / 0.07 lbs / Servo Drive Signal Isolation

Bộ khuếch đại cách ly ️ Rào cản an toàn trong điện tử ổ đĩa

A76L-0300-0077 là một mô-đun khuếch đại cách ly kín cho FANUC servo drive và hệ thống CNCThành phần gắn trên PCB cung cấp cách ly galvanic giữa các mạch điện cao áp của ổ servo và điện tử điều khiển điện áp thấp.

Trong một bộ khuếch đại servo FANUC, động cơ hoạt động từ một bus DC 280V680V bắt nguồn từ nguồn cung cấp điện. Measuring motor current and bus voltage at the power stage requires bringing a signal from the high-voltage domain into the low-voltage control domain — isolation amplifiers perform this signal transfer while maintaining a barrier that prevents high voltages from reaching the sensitive control electronics.

Thông tin chính về sản phẩm

PCB Mount tích hợp vào Drive Electronics

The PCB mount format means the A76L-0300-0077 solders or press-fits directly onto the servo amplifier's control board — it is an internal component of the drive's signal chain rather than a separately wired unit:

Đinh xuyên lỗ hoặc đinh đè:Các chân của mô-đun được chèn vào PCB, kết nối đầu vào (phía điện áp cao) và đầu ra (phía điện áp thấp) của nó với các nút mạch tương ứng trên PCB của ổ đĩa.

Dấu chân nhỏ gọn:Dấu chân nhỏ của mô-đun kín (được xác nhận bởi trọng lượng 0,07 lbs của nó) rất nhẹ) phù hợp với mật độ thành phần của bảng điều khiển ổ servo.

Không có dây dẫn bên ngoài:Tích hợp PCB loại bỏ việc định tuyến cáp riêng biệt mà sẽ được yêu cầu cho một bộ khuếch đại cách ly gắn trên bảng điều khiển giảm số điểm kết nối có thể thất bại theo thời gian.

Ứng dụng

Bảo trì bộ khuếch đại FANUC:Một bộ khuếch đại servo FANUC phát triển các lỗi phản hồi dòng điện gián đoạn, đọc dòng điện không ổn định, trượt điều chỉnh servo hoặc các mã báo động không giải thích liên quan đến phép đo dòng điện.Bộ khuếch đại cô lập A76L-0300-0077 được xác định là thành phần cung cấp tín hiệu cảm biến hiện tại. Thay thế khôi phục ổn định, chính xác phản hồi hiện tại.

Sửa chữa bảng điều khiển FANUC:Cửa chữa cấp PCB của ổ servo đòi hỏi phải thay thế mô-đun khuếch đại cách ly A76L-0300-0077 là thành phần được chỉ định bởi FANUC cho vị trí này.

Câu hỏi thường gặp

Q1: Những triệu chứng nào cho thấy một bộ khuếch đại cách ly A76L-0300-0077 thất bại trong một hệ thống FANUC servo?

Một bộ khuếch đại cách ly bị lỗi tạo ra phản hồi dòng không chính xác hoặc không chính xác xuất hiện dưới dạng sự bất ổn điều chỉnh servo, báo động quá tải bất ngờ ở tải trọng bình thường,Đánh giá dòng không đối xứng giữa các giai đoạnCác triệu chứng này phù hợp với tín hiệu đầu ra của bộ khuếch đại cách ly suy giảm hơn là các lỗi cấp nguồn hoặc động cơ.

Q2: A76L-0300-0077 có thể được thay thế ở cấp độ thành phần, hoặc nó đòi hỏi phải thay thế toàn bộ bảng?

A76L-0300-0077 là một mô-đun được gắn trên PCB, nó có thể được thay thế ở cấp độ thành phần bởi một kỹ thuật viên có kỹ năng hàn PCB và truy cập vào tài liệu dịch vụ FANUC áp dụng.Sửa chữa cấp bảng tránh chi phí thay thế bảng điều khiển bộ khuếch đại servo hoàn chỉnh. Xác nhận pin của thành phần và định hướng lắp đặt từ các nhãn bảng hoặc tài liệu dịch vụ trước khi thay thế.

Q3: Thông số kỹ thuật điện áp cô lập cho các bộ khuếch đại cô lập của lớp này là gì?

Các mô-đun khuếch đại cách ly công nghiệp được sử dụng trong các ứng dụng servo drive thường cung cấp 1.500 ′′3,000V điện áp cô lập giữa đầu vào và đầu ra đủ để chịu được điện áp bus DC của các ổ servo công nghiệp tiêu chuẩn (280 680V DC) với biên an toàn đáng kểĐiện áp cô lập cụ thể của A76L-0300-0077 được xác nhận từ tài liệu thành phần của FANUC; nó phải đáp ứng hoặc vượt quá điện áp tối đa của buồng DC cộng với biên an toàn cần thiết.

Q4: Có nhiều biến thể của A76L-0300-0077 cho các loại ổ đĩa FANUC khác nhau không?

Vâng FANUC A76L-0300 bao gồm nhiều số bộ phận (0077, 0102, 0133, 0164, 0186, vv)) mỗi xác định một cấu hình khuếch đại cách ly cụ thể cho một vị trí bảng điều khiển FANUC cụ thểCác biến thể có thể khác nhau trong tăng, phạm vi tín hiệu, pinout kết nối hoặc định dạng gói.Luôn luôn phù hợp với số phần A76L với vị trí bảng cụ thể được xác nhận từ tài liệu dịch vụ FANUC.
