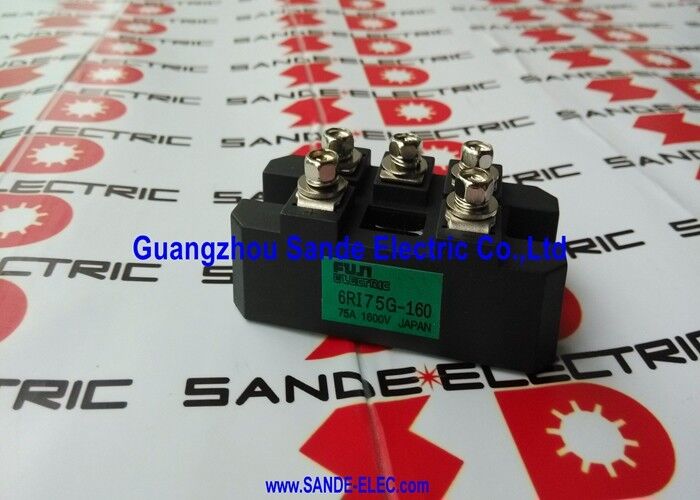

6RI75G-160 | Mô-đun chỉnh lưu cầu Fuji Electric — 75A / 1600V / Đi-ốt nguồn ba pha / Bộ chỉnh lưu đầu vào truyền động công nghiệp

Bộ chỉnh lưu cầu ba pha - Chuyển đổi AC sang DC ở đầu vào ổ đĩa

6RI75G-160 là mô-đun chỉnh lưu cầu ba pha của Fuji Electric — cụm diode nguồn tạo thành mặt trước của bộ biến tần AC, chuyển đổi nguồn điện xoay chiều ba pha sang bus DC cấp nguồn cho giai đoạn biến tần IGBT của ổ đĩa.

Trong kiến ​​trúc VFD công nghiệp tiêu chuẩn, nguồn cung cấp AC trước tiên đi qua cầu chỉnh lưu trước bus DC. Sáu điốt nguồn silicon của 6RI75G-160 được bố trí theo cấu hình cầu toàn sóng ba pha - sáu điốt (hai điốt mỗi pha - một trên và một dưới) tạo ra đầu ra DC chỉnh lưu sáu xung từ đầu vào AC ba pha.

Thông số kỹ thuật chính

Mô-đun điốt nguồn và mô-đun IGBT - Vai trò của bộ chỉnh lưu

6RI75G-160 là mô-đun chỉnh lưu thụ động - nó chỉ chứa điốt nguồn silicon chứ không phải IGBT. Điều này phân biệt nó với các mô-đun IGBT trong cùng một ổ đĩa:

Hoạt động thụ động:Điốt tự động dẫn điện khi phân cực thuận - không cần tín hiệu truyền động cổng, không cần thiết bị điện tử điều khiển, không cần mạch bảo vệ. Dòng điện chạy qua diode khi cực dương dương hơn cực âm; nó chặn theo hướng ngược lại.

Chỉnh lưu không kiểm soát:6RI75G-160 tạo ra điện áp đầu ra DC cố định được xác định bởi điện áp đầu vào AC - khoảng 1,35 × Vline(rms) cho cầu ba pha. Không thể điều chỉnh điện áp bus DC thông qua mô-đun chỉnh lưu.

Độ tin cậy cao:Các mô-đun diode thụ động không có thành phần hoạt động nào có thể bị hỏng do sự cố truyền động cổng, khóa dưới điện áp hoặc lỗi điện tử điều khiển. Đi-ốt nguồn silicon là một thành phần mạnh mẽ, có tuổi thọ cao — các mô-đun chỉnh lưu trong các ổ đĩa được bảo trì tốt thường tồn tại lâu hơn các mô-đun IGBT một khoảng đáng kể.

Ứng dụng

Ổ đĩa tần số thay đổi:Ứng dụng chính - bộ chỉnh lưu đầu vào của VFD công nghiệp thuộc loại 15–37kW từ nguồn cung cấp 400V hoặc 22–55kW ​​từ nguồn cung cấp 690V. 6RI75G-160 chuyển đổi nguồn điện AC thành bus DC cấp nguồn cho biến tần IGBT.

Ổ đĩa dòng ABB ACS600:6RI75G-160 được xác nhận là mô-đun chỉnh lưu được sử dụng trong các bộ điều khiển tốc độ biến thiên ABB ACS600 - một dòng bộ truyền động công nghiệp được triển khai rộng rãi để điều khiển máy bơm, quạt và động cơ xử lý.

Hệ thống truyền động servo công nghiệp:Một số FANUC và các hệ thống truyền động CNC khác sử dụng mô-đun chỉnh lưu riêng trong phần cấp nguồn để cung cấp bus DC cho nhiều trục servo - loại 75A / 1600V bao gồm các hệ thống truyền động servo tầm trung.

Nguồn điện DC cho các quy trình công nghiệp:Nguồn điện DC được điều chỉnh lớn dành cho các quá trình điện hóa, mạ điện và sạc pin công nghiệp — trong đó cầu ba pha cung cấp đầu ra DC trơn tru cho giai đoạn điều chỉnh hạ lưu.

Mặt trước của bộ chỉnh lưu UPS:Một số kiến ​​trúc UPS công nghiệp sử dụng mặt trước của bộ chỉnh lưu điốt để sạc pin từ nguồn điện xoay chiều — định mức 1600V của 6RI75G-160 cung cấp khoảng trống cho điện áp DC tăng cao của bộ sạc pin.

Truyền động cầu trục và tời công nghiệp:Hệ thống dẫn động cầu trục với các tầng chỉnh lưu và biến tần riêng biệt — 6RI75G-160 cung cấp bus DC cho tời và bộ biến tần động cơ du lịch.

Câu hỏi thường gặp

Câu hỏi 1: Làm thế nào chẩn đoán mô-đun chỉnh lưu 6RI75G-160 bị lỗi?

Một diode bị hỏng trong cầu tạo ra một dạng đặc trưng: thiếu một thành phần tần số gợn sóng sáu xung ở đầu ra DC (đầu ra chỉ có gợn sóng 3 xung thay vì 6 xung), điện áp bus DC thấp hơn dự kiến ​​hoặc rút dòng điện đầu vào AC không đối xứng. Đo điện trở tiếp giáp của điốt theo cả hai hướng khi thanh cái DC được phóng điện - một điốt bị chập mạch có điện trở gần như bằng 0 ở cả hai hướng; một diode mở có điện trở cao ở cả hai hướng.

Câu hỏi 2: Mô-đun chỉnh lưu 6RI75G-160 có yêu cầu bất kỳ tín hiệu điều khiển hoặc ổ đĩa cổng nào không?

Không. Mô-đun đi-ốt nguồn hoàn toàn thụ động — chúng chỉ yêu cầu lắp đặt cơ học chính xác với hợp chất giao diện nhiệt, kết nối đầu cực nguồn chính xác (ba cực đầu vào AC và hai cực đầu ra DC) và một bộ tản nhiệt thích hợp. Không có mạch điều khiển cổng, nguồn điện điều khiển hoặc cáp tín hiệu được kết nối với mô-đun chỉnh lưu.

Câu hỏi 3: Điện áp đầu ra DC điển hình từ 6RI75G-160 từ nguồn điện xoay chiều 400V là bao nhiêu?

Đối với cầu toàn sóng ba pha không tải từ điện áp xoay chiều hai pha 400V: VDC ≈ 1,35 × 400V = 540V DC danh nghĩa. Dưới tải (với sự sụt giảm điện áp diode và trở kháng nguồn), điện áp bus DC hoạt động điển hình trong ổ đĩa công nghiệp 400V là 530–560V DC. Từ 480V AC: khoảng 648V DC không tải. Điện áp chính xác phụ thuộc vào trở kháng nguồn và dòng tải.

Câu hỏi 4: Giao diện nhiệt và biện pháp phòng ngừa lắp đặt nào áp dụng cho việc lắp đặt 6RI75G-160?

Tấm đế phải tiếp xúc với tản nhiệt bằng hợp chất giao diện nhiệt đồng nhất, sạch sẽ để đạt được khả năng chịu nhiệt định mức. Phủ hợp chất thành một lớp mỏng, đều bao phủ toàn bộ diện tích tấm đế - cả hợp chất không đủ và hợp chất quá mức đều làm tăng khả năng chịu nhiệt. Siết các vít lắp theo thông số kỹ thuật của Fuji (thường là 2–4 N·m đối với loại mô-đun này). Xác minh điện trở nhiệt của tản nhiệt có đủ cho dòng điện hoạt động 75A và nhiệt độ môi trường trước khi đưa vào hoạt động trở lại.
