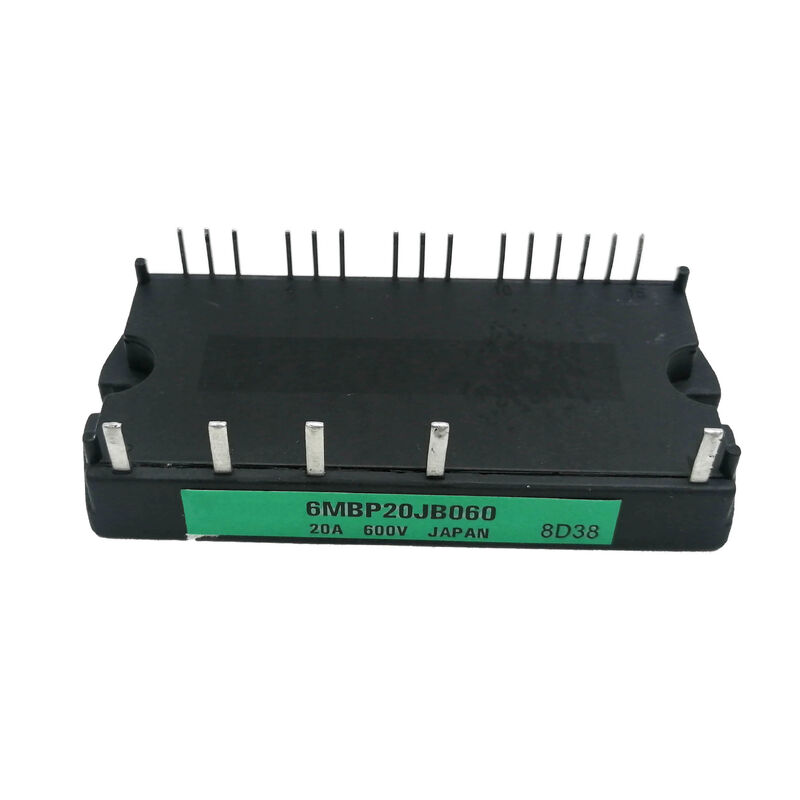

6MBP20JB-060 ∙ Fuji Electric Small IPM Module 20A / 600V / 6-Pack / IGBT thế hệ thứ 7 / Bảo vệ tích hợp

IPM nhỏ ở mức 20A ∆ lõi ổ ba pha năng lượng thấp

6MBP20JB-060 là một mô-đun điện thông minh nhỏ từ Fuji Electric, thành viên nhỏ gọn, dòng điện thấp của gia đình 6MBP IPM ở 20A và 600V.150A) phục vụ các động cơ công nghiệp trong phạm vi kilowatt, IPM nhỏ 20A nhắm vào các ứng dụng ổ nhỏ hơn: hệ thống servo nhỏ gọn, ổ đĩa động cơ thiết bị, máy bơm và quạt năng lượng thấp và thiết kế biến tần không gian hạn chế.

"Small" trong Small IPM xác định định dạng gói nhỏ gọn P633A nhỏ hơn về mặt vật lý so với khung 6MBP tiêu chuẩn được sử dụng ở các định lượng dòng cao hơn.6MBP20JB-060 giữ lại bộ tính năng mô-đun năng lượng thông minh đầy đủ: sáu transistor IGBT cho một cầu ba pha hoàn chỉnh, điện tử ổ cổng tích hợp và bảo vệ đa chức năng.

Các thông số kỹ thuật chính

Bảo vệ tích hợp 4 chức năng trong một module

Bảo vệ quá dòng (OC):Khám phá dòng điện thu quá mức và tắt các cổng IGBT trong thời gian chịu mạch ngắn định giá của mô-đun.và lỗi ổ đĩa PWM.

Khóa dưới điện áp (UV):Kiểm tra điện áp cung cấp ổ cổng nếu nguồn cung cấp giảm xuống dưới ngưỡng tối thiểu cho chuyển đổi IGBT đáng tin cậy,mô-đun tự động ức chế đầu ra cổng ngăn chặn hoạt động phá hoại một phần.

Bảo vệ nhiệt độ quá cao (OT):Một chức năng bảo vệ nhiệt tắt mô-đun khi nhiệt độ nối vượt quá ngưỡng ngăn ngừa thiệt hại vĩnh viễn do làm mát không đầy đủ hoặc quá tải kéo dài.

Khả năng phát ra cảm biến nhiệt độ:A separate analog temperature output signal allows the host controller to monitor the module's thermal state in real time — enabling the drive system to reduce output current or PWM frequency proactively before the protection threshold is reached.

Ứng dụng

Động cơ servo nhỏ:Bộ khuếch đại servo nhỏ gọn cho phụ kiện robot, các giai đoạn định vị chính xác,và ổ axis máy công cụ ở mức năng lượng thấp hơn nơi xếp hạng 20A / 600V và gói nhỏ gọn P633A cho phép thiết kế ổ servo hiệu quả không gian.

Máy biến đổi máy bơm và quạt:Máy bơm công nghiệp nhỏ, động cơ quạt HVAC và bộ điều khiển quạt hệ thống làm mát trong lớp dưới 5kW, nơi IPM nhỏ gọn đơn giản hóa thiết kế biến tần với ổ cổng tích hợp và bảo vệ.

Động cơ truyền động của thiết bị:Máy giặt biến tần động cơ, máy điều hòa không khí, và điều khiển động cơ tủ lạnh ¢ lớp 600V / 20A phục vụ các yếu tố chuyển đổi chính trong biến tần thiết bị gia dụng.

Trục tự động hóa công nghiệp:Động trục năng lượng thấp trong thiết bị tự động hóa đa trục, hệ thống định vị máy vận chuyển và động cơ tập hợp nhỏ.

Máy biến đổi năng lượng tái tạo:Thiết kế biến tần quang điện nhỏ chuyển đổi đầu ra DC của tấm pin mặt trời cá nhân thành AC tần số lưới.

Câu hỏi thường gặp

Q1: 6MBP20JB-060 "IPM nhỏ" khác với các mô-đun 6MBP tiêu chuẩn ở dòng điện cao hơn như thế nào?

Danh hiệu "IPM nhỏ" xác định các gói nhỏ gọn P633A nhỏ hơn về mặt vật lý so với nhà 6MBP tiêu chuẩn được sử dụng ở 50A trở lên.Các tính năng bảo vệ và ổ cổng tích hợp tương tự được áp dụng. Sự khác biệt là kích thước gói và lớp điện (20A cho các ứng dụng nhỏ gọn so với. 50A + cho ổ đĩa lớn hơn). Các gói nhỏ hơn đòi hỏi bố trí PCB cẩn thận để xử lý sự buông nhiệt trong dấu chân nhỏ hơn.

Q2: Tần số mang PWM nào có thể hỗ trợ 6MBP20JB-060?

IPM Fuji thế hệ thứ bảy trong lớp 20A hỗ trợ tần số mang PWM lên đến 15 ¢ 20kHz ¢ cho phép vận hành động cơ yên tĩnh hơn (trên tần số âm thanh) và kiểm soát sóng hiện tại tinh tế hơn.Tần số máy mang cao hơn làm tăng tổn thất chuyển đổiHầu hết các ứng dụng động cơ nhỏ sử dụng tần số mang 816kHz với IPM JB-series.

Q3: Nguồn cung cấp ổ cổng nào mà 6MBP20JB-060 cần?

JB-series Small IPM đòi hỏi một nguồn cung chia cho ổ cổng - nguồn cung tích cực cho IGBT bật và nguồn cung âm cho tắt và kẹp hoạt động.Phạm vi điện áp cung cấp chính xác được xác nhận từ hướng dẫn sử dụng 6MBP20JB-060Hoạt động bên ngoài phạm vi chỉ định rủi ro gate drive hiệu suất suy giảm hoặc khóa UV kích hoạt.

Q4: Quy trình thiết lập lại lỗi cho 6MBP20JB-060 sau một sự kiện bảo vệ là gì?

Sau khi bảo vệ của IPM được kích hoạt (OC, UV hoặc OT), chân đầu ra lỗi chỉ ra trạng thái lỗi.khôi phục điện áp cung cấp cổng, hoặc cho phép mô-đun làm mát dưới ngưỡng). Sau đó áp dụng xung thiết lập lại (thường là một chuyển đổi ngắn từ thấp đến cao trên đầu vào thiết lập lại lỗi) để kích hoạt lại đầu ra ổ cổng.Các lỗi không thể được xóa bằng đầu vào PWM một mình; một hành động đặt lại tích cực là cần thiết.
