A50L-0001-0304 | Khối nguồn FANUC Fuji IGBT — Dự phòng ổ đĩa servo CNC / IPM 50A / 600V / 6MBP50RA060-01 / RA Series

A50L-0001-0304 — IPM dòng RA 50A trong ổ FANUC

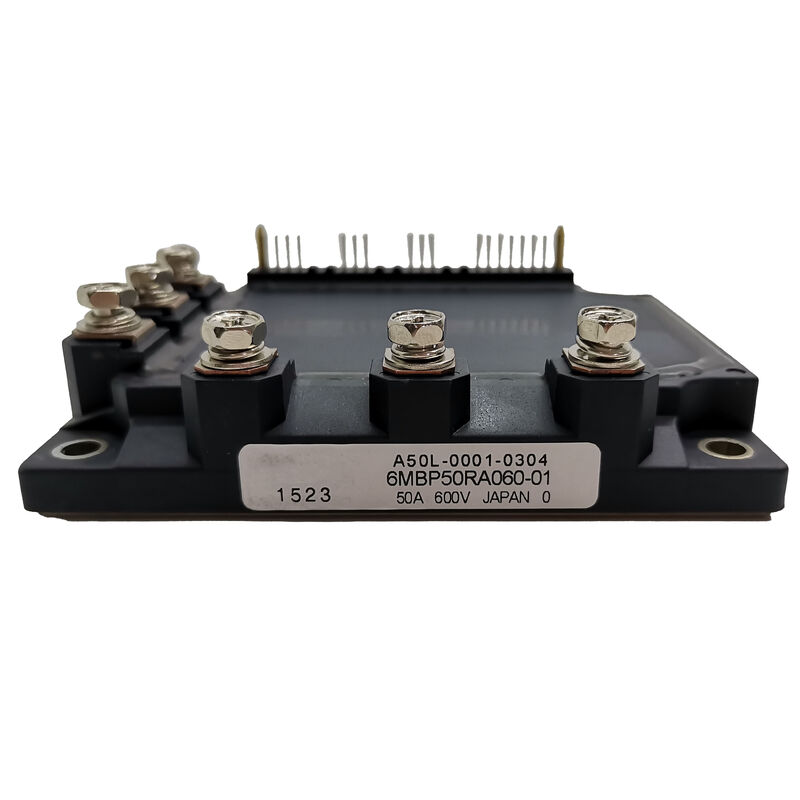

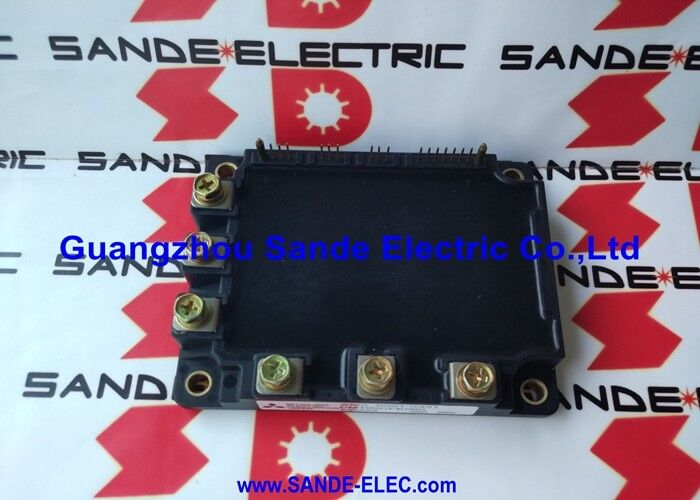

A50L-0001-0304 là tên gọi của FANUC dành cho Fuji Electric 6MBP50RA060-01 — Mô-đun nguồn thông minh dòng RA thế hệ đầu tiên ở 50A và 600V. Nó đóng vai trò là bộ phận chuyển mạch nguồn trong bộ điều khiển bộ khuếch đại trục chính và servo FANUC AC, trong đó nó tạo thành cầu biến tần ba pha chuyển đổi bus DC thành dòng điện động cơ có tần số thay đổi.

6MBP50RA060-01 sử dụng cấu hình sáu gói của Fuji - sáu bóng bán dẫn IGBT cộng với sáu điốt quay tự do tạo thành một cây cầu ba pha hoàn chỉnh trong một vỏ gắn bảng điều khiển duy nhất. Ký hiệu RA xác định đây là IPM dòng RA thế hệ đầu tiên của Fuji, sau này được thay thế bởi các biến thể dòng RA thế hệ thứ hai và thứ ba của RTA và RTF.

Thông số kỹ thuật chính

A50L-0001-0304 so với A50L-0001-0327 - Họ 50A liên quan

Hai sản phẩm thuộc dòng FANUC A50L có chung mức định mức 50A/600V nhưng sử dụng các thế hệ mô-đun Fuji khác nhau:

Cả hai đều phục vụ các vị trí 50A trong ổ FANUC nhưng không thể thay thế cho nhau — các định dạng vật lý, bố cục đầu nối và kích thước cơ học khác nhau. Xác nhận từ tài liệu bảo trì ổ FANUC cụ thể xem số bộ phận nào được áp dụng.

Ứng dụng

Bộ khuếch đại servo AC FANUC:Alpha và các bộ khuếch đại servo FANUC liên quan sử dụng mô-đun IPM loại 50A cho các trục yêu cầu mô-men xoắn tầm trung — bộ truyền động trục trung tâm gia công, bộ truyền động trượt ngang và tháp xoay của tâm quay cũng như bộ truyền động đầu bánh xe máy mài.

Bộ khuếch đại trục chính FANUC AC:Bộ truyền động trục xoay AC thuộc loại công suất trung bình — trục chính trung tâm gia công trong phạm vi 3,7–7,5kW ở nguồn điện 200V hoặc công suất cao hơn tương ứng ở 400V.

Hệ thống truyền động máy công cụ CNC:Toàn bộ thiết bị CNC FANUC sử dụng thông số kỹ thuật mô-đun A50L-0001-0304 - từ trung tâm gia công và trung tâm tiện đến máy mài và thiết bị EDM.

Ổ đĩa servo robot công nghiệp:Bộ truyền động servo rô-bốt FANUC sử dụng cùng loại khối nguồn IPM cho các bộ truyền động trục khớp trong rô-bốt có tải trọng trung bình.

Câu hỏi thường gặp

Câu hỏi 1: Cảnh báo FANUC nào cho biết A50L-0001-0304 cần thay thế?

Ổ đĩa FANUC Cảnh báo 12 (hoặc các biến thể dành riêng cho trục 12.1, 12.2) cho biết lỗi IPM hoặc mô-đun nguồn — được tạo khi kích hoạt bảo vệ bên trong mô-đun hoặc bảng điều khiển của ổ đĩa phát hiện lỗi phần cứng giai đoạn nguồn. Trước khi lên án A50L-0001-0304, hãy xác minh điện trở cách điện của động cơ và tính liên tục của cáp đầu ra - lỗi động cơ hoặc dây điện có thể kích hoạt các cảnh báo giống hệt nhau.

Câu hỏi 2: Sự khác biệt giữa dòng RA (A50L-0001-0304) và các biến thể dòng RA sau này là gì?

Dòng RA (6MBP50RA060-01) là Fuji RA IPM thế hệ đầu tiên. Các biến thể sau này — RH (6MBP50RH060-01 cho biến thể hậu tố #S), dòng RTA và RTF — tích hợp chip IGBT cập nhật với tổn thất chuyển mạch thấp hơn và chức năng bảo vệ được cải thiện trong khi vẫn duy trì cùng kích thước và giao diện gói. Các ký hiệu hậu tố khác nhau (#S, #S2, v.v.) trên số bộ phận FANUC xác định thế hệ mô-đun Fuji nào được cung cấp. Xác nhận hậu tố chính xác từ tài liệu của ổ đĩa.

Câu hỏi 3: A50L-0001-0304 (50A) so với A50L-0001-0305 (75A) khi lựa chọn ổ đĩa FANUC như thế nào?

A50L-0001-0304 (Fuji 6MBP50RA060-01) là 50A - dành cho các vị trí trục chính và servo công suất thấp hơn. A50L-0001-0305 (Fuji 7MBP75RA060-01) là 75A với định dạng 7 gói bao gồm IGBT phanh tích hợp — dành cho trục chính và vị trí servo có công suất cao hơn. Không bao giờ thay thế giữa các lớp hiện tại; mô-đun dòng điện cao hơn không mang lại lợi ích hiệu suất bổ sung ở vị trí ổ đĩa dòng điện thấp hơn và giao diện PCB cũng như thiết kế nhiệt phù hợp với thông số kỹ thuật mô-đun cụ thể.

Câu hỏi 4: Những yêu cầu về giao diện nhiệt nào áp dụng cho việc lắp đặt giá treo bảng A50L-0001-0304?

Tấm đế của mô-đun tiếp xúc với bộ tản nhiệt bên trong của bộ truyền động. Làm sạch bề mặt tiếp xúc và bôi hợp chất giao diện nhiệt trước khi lắp. Sử dụng ốc vít lắp được vặn theo thông số kỹ thuật trong sách hướng dẫn bảo trì bộ truyền động FANUC. Ở mức hoạt động liên tục 50A trong bộ điều khiển servo, tiếp xúc nhiệt không đủ là nguyên nhân hàng đầu gây ra lỗi IPM sớm — mức nhiệt độ tiếp giáp của mô-đun phụ thuộc vào việc đạt được điện trở nhiệt định mức cho từng bộ tản nhiệt cho từng thùng máy.
