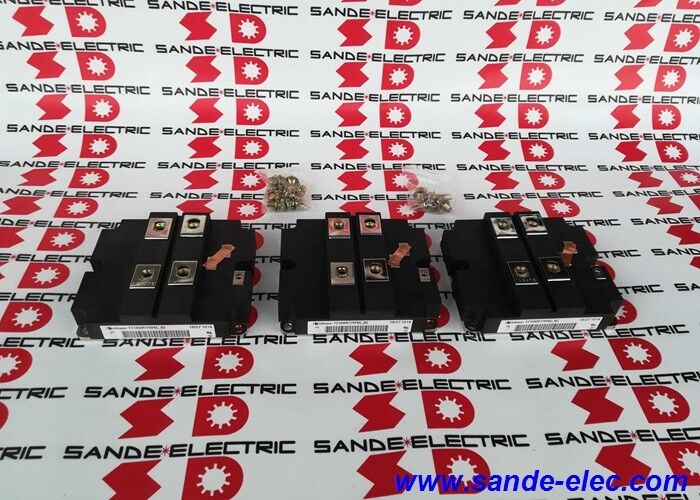

Mô-đun IGBT Infineon FZ1600R17KF6C_B2 ODM cho Ô tô

FZ1600R17KF6C-B2. Infineon 6 gói IGBT module 1600A / 1700V / 12.5kW / 130×140mm / Industrial Drive Spare

Định dạng sáu gói ở 1600A Một mô-đun, cầu ba pha hoàn chỉnh

FZ1600R17KF6C-B2 là mô-đun IGBT Six-Pack của Infineon ở 1600A và 1700V.Tất cả sáu vị trí chuyển đổi của cầu ba pha được chứa trong gói 130 × 140mm: IGBT phía trên và phía dưới với diode tự do tự do đối với mỗi ba giai đoạn đầu ra (U, V, W).

Với dòng điện danh nghĩa 1600A và điện áp chặn 1700V, đây là một trong những mô-đun Six-Pack có dòng điện cao nhất hiện có.5kW tổng tiêu hao năng lượng và FZ EconoPACK + vỏ áp dụng xác định nó như là một thành phần cho hệ thống truyền động và chuyển đổi năng lượng quy mô rất lớn.

Các thông số kỹ thuật chính

1700V điện áp chặn

VCES 1700V cung cấp không gian ngăn chặn cần thiết cho các hệ thống truyền động hoạt động từ điện áp nguồn AC cao:

Từ 690V AC ba pha:Điện áp cao điểm đường đến đường ≈ 976V DC. Điện áp chặn 1700V cung cấp biên 74% trên đỉnh này hấp thụ các biến động nguồn cung cấp, tăng điện áp cảm ứng chuyển đổi,và diode cơ thể bán dẫn đảo ngược phục hồi vượt quá mà không tiếp cận giới hạn chặn của IGBT.

Từ 480V ACHệ thống đòi hỏi bảo vệ quá cố kéo dài hoặc hoạt động trong môi trường cung cấp có nguy cơ quá cố quá cố cao:Các IGBT lớp 1700V cung cấp nhiều không gian hơn đáng kể so với lớp 1200V cho cùng một điện áp cung cấp.

Khả năng 1700V này là lý do tại sao FZ1600R17KF6C-B2 xuất hiện trong:

• Các ổ cắm công nghiệp lớn được cung cấp từ các mạng lưới cung cấp điện công nghiệp 690V AC
• Các giai đoạn chuyển đổi tuabin gió hoạt động từ các liên kết DC điện áp cao
• Máy biến đổi lực kéo trong các phương tiện đường sắt với điện áp cao của xe buýt DC

Ứng dụng

Máy truyền công nghiệp:Các động cơ tần số biến đổi lớn cho ngành công nghiệp nặng - nhà máy thép, nhà máy xi măng, khai thác mỏ và các cơ sở quy trình hóa học, nơi các động cơ động cơ dao động từ hàng trăm kilowatt đến nhiều megawatts.

Năng lượng gió:Các giai đoạn biến tần phía máy phát điện trong tuabin gió nhiều megawatt chuyển đổi đầu ra máy phát điện tốc độ biến đổi thành AC tần số lưới ổn định.

Kích cự:Các biến tần kéo đường sắt cho xe máy vận tải hàng hóa tốc độ cao và nặng, trong đó sự kết hợp của dòng điện cao, điện áp chặn cao và bao bì sáu gói nhỏ gọn làm giảm trọng lượng hệ thống truyền động.

Lưu trữ năng lượng tái tạo:Hệ thống lưu trữ năng lượng pin kết nối lưới (BESS) biến tần ở quy mô tiện ích ¢ chuyển đổi pin DC sang lưới AC ở mức năng lượng cao.

Chuyển đổi năng lượng công nghiệp:Hệ thống UPS lớn, đầu tiên hoạt động cho các cơ sở công nghiệp và động cơ DC công suất cao trong các thiết bị cũ.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa 1600A IC,nom và 2600A IC ở TC = 25 ° C là gì?

IC,nom (1600A) là dòng điện định lượng liên tục ở nhiệt độ trường hợp được chỉ định cho các mục đích thiết kế nhiệt dòng điện mà mô-đun có thể duy trì vô hạn.IC ở TC = 25 ° C (2600A) là dòng DC tuyệt đối cao nhất với trường hợp được giữ ở 25 ° C, một điều kiện lý tưởng vượt quá giới hạn nhiệt của bất kỳ thùng tản nhiệt thực tế nào trong hoạt động liên tụcTrong thực tế, con số 1600A chi phối thiết kế ổ đĩa; giá trị 2600A chỉ ra không gian đầu bán dẫn của mô-đun.

Q2: Tại sao tiền tố FZ chỉ ra công nghệ thiết bị đầu cuối áp dụng?

Danh hiệu "FZ" trong hệ thống đặt tên mô-đun IGBT của Infineon xác định định dạng nhà EconoPACK + với các đầu cuối điện chính được áp dụng (PressFIT).Các thiết bị đầu cuối PressFIT sử dụng một liên lạc được nạp giọt trong thanh bus DC thay vì các kết nối đệm, cho phép ngắt kết nối và kết nối lại thanh bus không cần công cụ để bảo trì"Z" cũng chỉ ra các diode tự do tích hợp được đóng gói cùng với các chip IGBT.

Q3: Dòng mạch ổ cổng nào cần thiết cho FZ1600R17KF6C-B2 ở 1600A?

Ở 1600A, the IGBT gate capacitance is substantial — the 105nF input capacitance (Cies) and 19µC gate charge require a gate driver capable of providing sufficient current to charge and discharge the gate quickly within the required switching time. A dedicated high-current gate driver module is required — the driver must supply the peak current needed to achieve the desired turn-on and turn-off dV/dt rates within the drive's switching timing requirements.

Q4: Kháng nhiệt thermalsink nào được yêu cầu cho FZ1600R17KF6C-B2 ở dòng điện định lượng đầy đủ?

Với 1600A và tiêu hao điện năng tổng cộng 12,5kW, mô-đun đòi hỏi một bộ thu nhiệt có sức đề kháng nhiệt rất thấp để giữ nhiệt độ nối dưới mức tối đa 125 °C trong hoạt động liên tục.Hệ thống làm mát chất lỏng bị ép hoặc hệ thống tản nhiệt không khí bị ép hiệu suất cao là tiêu chuẩn cho các mô-đun ở mức năng lượng nàyThiết kế nhiệt phải tính đến các giá trị IGBT và diode Rth ((j-c) riêng lẻ từ trang dữ liệu FZ1600R17KF6C-B2 cho kháng nhiệt cụ thể cho mỗi mạch kết nối.
