Địa điểm mô-đun IGBT công suất cao của ABB PP20012HS

PP20012HS. ∙ ABB Power Module 200A / 1200V / IGBT / tốc độ cao / công nghiệp ổ đĩa và ứng dụng Inverter

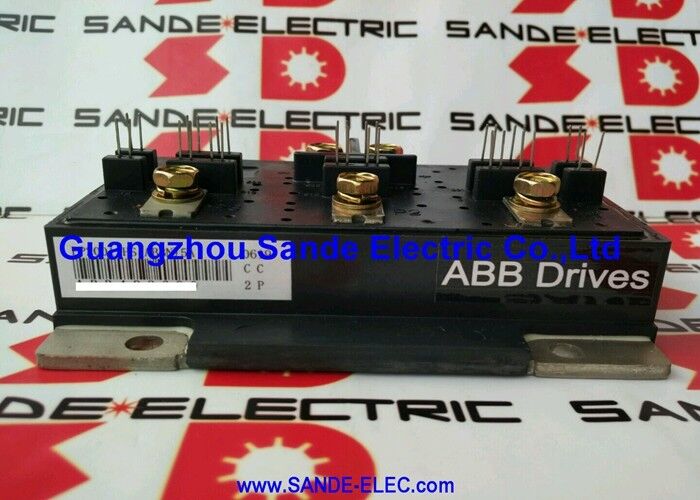

PP20012HS ABB Power Module trong lớp 200A/1200V

PP20012HS là một mô-đun điện IGBT của ABB với công suất 200A và 1200V ¢ một mô-đun lớp công suất trung bình cao trong phạm vi sản phẩm mô-đun điện của ABB.ABB thiết kế và sản xuất các mô-đun bán dẫn điện cho dòng sản phẩm động cơ và chuyển đổi công nghiệp của riêng họ, với các mô-đun như PP20012HS phục vụ như các yếu tố chuyển mạch trong động cơ công nghiệp, biến tần điện và thiết bị chuyển đổi năng lượng.

Danh hiệu "HS" xác định các đặc điểm chuyển đổi tốc độ cao ¢ các biến thể mô-đun IGBT được tối ưu hóa cho các ứng dụng ưu tiên tốc độ chuyển đổi so với điện áp trạng thái tối đa,cho phép tần số mang PWM cao hơn với tổn thất chuyển đổi chấp nhận được.

Thông tin chính về sản phẩm

Tốc độ cao (HS) được tối ưu hóa cho các ứng dụng PWM

Danh hiệu "HS" (High Speed) xác định PP20012HS là một mô-đun IGBT được tối ưu hóa để chuyển đổi nhanh:

Thời gian tắt nhanh:IGBT tốc độ cao đã giảm tuổi thọ của người mang, cho phép tắt nhanh hơn reducing giảm thời gian rơi (tf) và do đó mất năng lượng chuyển đổi mỗi chu kỳ.

Khả năng tần số mang cao hơn:Chuyển đổi nhanh hơn cho phép tần số PWM cao hơn, thông thường là 416kHz trong động cơ động cơ mà không làm mất quá nhiều.Tần số mang cao hơn tạo ra hoạt động động cơ yên tĩnh hơn và kiểm soát sóng hiện tại tinh tế hơn.

Giảm tổn thất chuyển đổi mỗi chu kỳ:Mặc dù VCE ((sat) trong IGBT tốc độ cao thường cao hơn một chút so với các biến thể tốc độ tiêu chuẩn ở cùng một chỉ số hiện tại,năng lượng chuyển đổi thấp hơn mỗi chu kỳ có nghĩa là tổng tổn thất thấp hơn ở tần số cao hơn khi sử dụng IGBT HS.

Ứng dụng

Máy truyền động tần số biến động công nghiệp:Động cơ truyền động cho máy bơm, quạt, máy nén, máy vận chuyển và máy móc công nghiệp chung trong lớp 30 ∼ 90kW từ nguồn cung cấp 400V ∼ chỉ số 200A trực tiếp bao gồm lớp này.

Hệ thống CNC và servo drive:Máy công cụ CNC khuếch đại servo và động cơ trục đòi hỏi điều khiển mô-men xoắn và tốc độ chính xác ‡ chuyển đổi tốc độ cao cho phép băng thông vòng lặp hiện tại nhanh cho hiệu suất servo đáp ứng.

Giai đoạn biến tần UPS:Các giai đoạn biến tần cung cấp điện không bị gián đoạn cho công nghiệp và thương mại, nơi mà lớp 1200V và 200A được xếp hạng phục vụ các hệ thống UPS công suất trung bình.

Máy biến đổi năng lượng mặt trời:Các hệ thống biến tần quang điện kết nối với lưới trong lớp mái nhà thương mại và quy mô tiện ích nhỏ ¢ lớp 200A/1200V bao gồm các giai đoạn biến tần cho các thiết bị quang điện thương mại.

Sưởi ấm bằng cảm ứng:Máy biến đổi nhiệt cảm ứng tần số trung bình cho xử lý nhiệt công nghiệp, rèn,và thiết bị làm cứng bề mặt nơi chuyển đổi IGBT tốc độ cao hỗ trợ tần số hoạt động 20 50 kHz cần thiết.

Câu hỏi thường gặp

Q1: Sự khác biệt chính giữa các mô-đun IGBT tốc độ cao (HS) và tốc độ tiêu chuẩn của cùng một lớp hiện tại là gì?

Các mô-đun tốc độ cao có thời gian chuyển đổi nhanh hơn (tf thấp hơn) và năng lượng chuyển đổi thấp hơn trên mỗi chu kỳ, cho phép tần số mang PWM cao hơn với tổn thất có thể quản lý được.Các mô-đun tốc độ tiêu chuẩn có VCE thấp hơn (sat) tốt hơn cho các ứng dụng hoạt động ở tần số thấp hơn, nơi mất dẫn là chiếm ưu thếChọn HS cho ổ PWM tần số cao (trên 4kHz) và tiêu chuẩn cho các ứng dụng điều khiển tần số thấp hoặc pha.

Q2: Làm thế nào để xếp hạng 200A chuyển thành động cơ động lực tại nguồn cung cấp 400V AC?

Từ một nguồn cung cấp ba pha 400V AC, bus DC khoảng 540V. Ở dòng động cơ 200A, công suất đầu ra tối đa khoảng: P ≈ √3 × 400V × 200A × PF ≈ 110?? 130kW ở yếu tố công suất đơn vị.Khả năng truyền động định số thực tế phụ thuộc vào các yếu tố giảm giá; hầu hết các ổ đĩa lớp 200A được định giá trong phạm vi 90 ∼ 110kW.

Q3: Phương pháp chuẩn bị bồn tản nhiệt nào áp dụng cho việc gắn PP20012HS?

Làm sạch bề mặt lắp đặt bể tản nhiệt để loại bỏ ô nhiễm và hợp chất nhiệt cũ.Vòng xoắn lắp đặt đến giá trị được chỉ định bởi ABB; mô-men xoắn quá mức có nguy cơ làm hỏng tấm cơ sở.

Q4: Những biện pháp phòng ngừa an toàn nào áp dụng trước khi thay thế PP20012HS?

Hãy tách ổ đĩa khỏi nguồn cung cấp điện. Cho phép tụ bus DC xả hoàn toàn kiểm tra điện áp bus dưới 50V trước khi truy cập các thành phần bên trong.Xe buýt DC 1200V giữ điện áp chết người sau khi cô lập mạng lưới trong vài phút. Thực hiện theo thủ tục xả tay bảo trì của ổ đĩa và sử dụng một đồng hồ điện áp hiệu chuẩn để xác minh mức điện áp an toàn trước khi xử lý bất kỳ bán dẫn điện.
