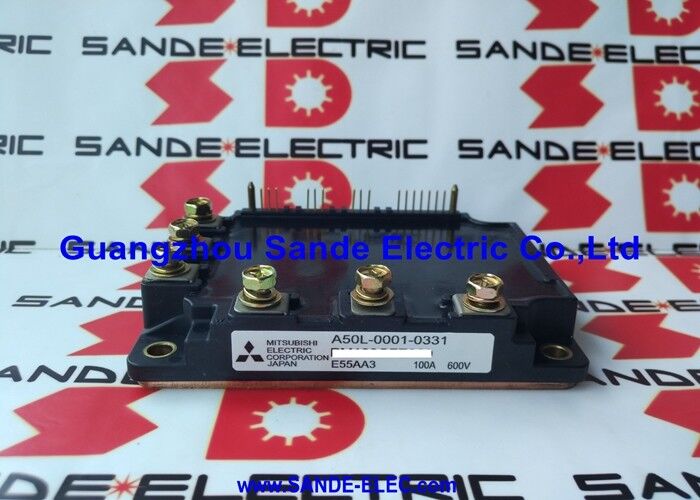

Transistor công suất MITSUBISHI OEM PM100CFE060 A50L-0001-0331

A50L-0001-0331 ∙ FANUC Transistor Module 100A / 600V / CNC Servo và Spindle Drive phụ tùng

100A Power Switching Module cho hệ thống FANUC

A50L-0001-0331 là một mô-đun bán dẫn 100A, 600V cho các hệ thống truyền động CNC FANUC Mô-đun này chiếm giới hạn cao hơn trong phạm vi mô-đun truyền động FANUC dòng A50L, bao gồm các vị trí ổ xoắn và ổ servo đòi hỏi công suất dòng lớn hơn so với các mô-đun lớp 50A và 75A được sử dụng trong các cấu hình ổ nhỏ hơn.

FANUC A50L-series transistor modules house the power switching semiconductor — IGBT or transistor array — that converts the drive's DC bus to the variable-frequency three-phase output driving the AC motor. Mô-đun được đặt bên trong khung ổ đĩa, gắn vào bộ tản nhiệt bên trong và kết nối với bảng tín hiệu của ổ đĩa thông qua giao diện điều khiển của nó.

Thông tin chính về sản phẩm

Vai trò của Power Stage trong FANUC Drive Architecture

Mô-đun transistor A50L-0001-0331 nằm ở ranh giới chuyển đổi điện năng trong ổ FANUC:

Nhận:Tín hiệu chuyển đổi PWM từ bảng điều khiển của ổ đĩa lệnh cổng cấp logic xác định các transistor nào bật và tắt bất cứ lúc nào.

Các sản phẩm:Tần số biến đổi, điện áp biến đổi ba pha AC đến động cơ kết quả của việc chuyển đổi mô hình PWM của bảng điều khiển thành dòng động cơ thực tế.

Kết nối bus DC:Các đầu cuối điện của mô-đun kết nối với bus DC nội bộ của ổ đĩa (khoảng 280V từ 200V AC, hoặc 540V từ nguồn cung cấp 400V AC) và với các đầu cuối đầu ra động cơ.

Tín hiệu lỗi:Các mạch bảo vệ bên trong mô-đun (nhiều điện, nhiệt độ quá cao) tạo ra tín hiệu lỗi trở lại bảng điều khiển, kích hoạt các báo động ổ đĩa cảnh báo người vận hành CNC.

Ứng dụng

Trung tâm gia công CNC:Động trục và trục mạnh trên các trung tâm gia công dọc, trung tâm gia công ngang và trung tâm gia công 5 trục được trang bị hệ thống truyền động FANUC.

Trung tâm quay CNC:Động cơ xoắn ốc cho máy quay CNC công suất lớn và trung tâm xoắn ̇ khi yêu cầu về công suất xoắn vượt quá khả năng của mô-đun 75A.

Máy nghiền CNC:Máy trượt đầu bánh xe trên máy nghiền hình trụ và bề mặt trong lớp công suất cao.

Robot công nghiệp:Máy điều khiển robot FANUC sử dụng ổ servo lớp 100A cho trục chính của robot tải trọng lớn.

Máy EDM dây CNC và máy EDM ngâm:Hệ thống truyền động công suất cao cho máy EDM sử dụng hệ thống truyền động FANUC trong lớp công suất cao hơn.

Câu hỏi thường gặp

Q1: Các báo động ổ đĩa FANUC nào cho thấy A50L-0001-0331 lỗi mô-đun transistor?

FANUC Alarm 12 (fault module power / overcurrent) là chỉ báo chính xuất hiện khi kích hoạt ổ đĩa khi hệ thống bảo vệ nội bộ của mô-đun được kích hoạt.hoặc trong khi vận hành trong điều kiện tải bất thườngA50L-0001-0331 là nguyên nhân có thể xảy ra khi kiểm tra động cơ và dây chuyền vượt qua nhưng báo động vẫn còn.

Q2: Làm thế nào A50L-0001-0331 (100A) liên quan đến các mô-đun A50L khác trong lớp 600V?

Dòng A50L-0001 bao gồm nhiều lớp điện: 50A (A50L-0001-0304), 75A (A50L-0001-0305), và các biến thể điện cao hơn bao gồm 100A A50L-0001-0331.Các mô-đun không thể thay thế nhau, mỗi mô-đun được phù hợp với yêu cầu giai đoạn năng lượng của một đơn vị truyền động cụ thểLuôn luôn xác nhận các mô-đun chính xác từ tài liệu bảo trì của ổ đĩa.

Câu 3: A50L-0001-0331 có thể được thay thế trong khi vận hành bằng động cơ không?

Không thay thế mô-đun transistor đòi hỏi ổ đĩa phải được hoàn toàn tắt.Kiểm tra rằng các tụ điện bus DC của ổ đĩa đã được xả hoàn toàn (dưới 50V) trước khi truy cập vào giai đoạn điện. Các xe buýt 600V DC giữ điện áp chết người trong vài phút sau khi loại bỏ nguồn ¢ luôn luôn sử dụng một đồng hồ hiệu chuẩn để xác nhận điện áp an toàn trước khi xử lý các thành phần bên trong.

Q4: Chuẩn bị nhiệt nào cần thiết khi lắp A50L-0001-0331?

Làm sạch bề mặt tiếp xúc của tản nhiệt và áp dụng hợp chất giao diện nhiệt tươi đồng đều trên tấm cơ sở mô-đun.Với 100A liên tục, sự chuẩn bị nhiệt chính xác là rất quan trọng ️ tiếp xúc không đầy đủ với thùng tản nhiệt làm giảm đáng kể tuổi thọ của mô-đun.
