| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | Onsemi |
| Số mô hình | FSBB20CH120D |

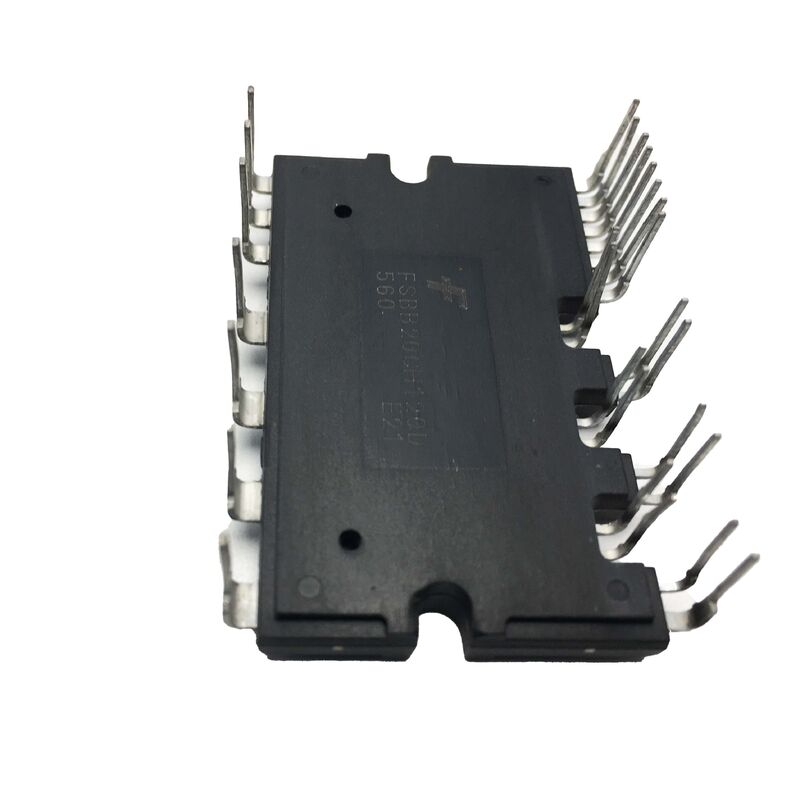

FSBB20CH120D Power Supply Module Onsemi IPM Module mới nguyên bản
CácFSBB20CH120Dtừ onsemi là một mô-đun năng lượng thông minh (IPM) được thiết kế đặc biệt cho động cơ động cơ 3 pha. Với điện áp 1200 V và dung lượng xử lý dòng 20 A, mô-đun này tích hợp IGBT,người lái cổng, và các tính năng bảo vệ mạnh mẽ vào một gói DIP 27-pin nhỏ gọn.
FSBB20CH120D kết hợp khóa điện áp thấp, bảo vệ mạch ngắn, phát hiện nhiệt và báo hiệu lỗi, đơn giản hóa logic điều khiển trong khi tăng cường an toàn.Thiết kế nhiệt tối ưu của nó trên nền AlN DBC đảm bảo phân tán nhiệt hiệu quả, với sức đề kháng nhiệt từ khớp đến trường hợp thấp đến 0,55 ° C / W, làm cho nó lý tưởng cho các ứng dụng mật độ cao.Mô-đun này cũng hỗ trợ tiêu chuẩn 3.3V logic và sử dụng một chân phát xạ độc lập để phát hiện và điều khiển linh hoạt.
Nếu bạn quan tâm đến việc mua FSBB20CH120D, xin vui lòng liên hệ với chúng tôi để biết giá và thông tin về tính sẵn có.
| Parameter | Thông số kỹ thuật |
|---|---|
| Nhà sản xuất | ON bán dẫn (onemi) |
| Số phần | FSBB20CH120D |
| Loại sản phẩm | Mô-đun năng lượng thông minh (IPM) |
| Loại thiết bị điện | IGBT + Diode bánh tự do |
| Topology Inverter | Cầu 3 giai đoạn |
| Điện áp tiêu chuẩn của bộ sưu tập-điện tử phát điện (VCES) | 1200 V |
| Điện lượng đầu ra định số (IC) | 20 A |
| Vòng điều khiển | Máy điều khiển cổng tích hợp |
| Chức năng bảo vệ | Bảo vệ quá điện, mạch ngắn, điện áp thấp |
| Sự cô lập | Tự cô lập điện |
| Tần số chuyển đổi | Tối ưu hóa cho các ứng dụng biến tần |
| Loại gói | Mô-đun điện chuyển đổi đúc |
| Nhiệt độ hoạt động tối đa | + 150 C |
| Nhiệt độ hoạt động tối thiểu | - 40 C. |
| Ứng dụng vận hành | Inverter / Motor Drive Power Stage |
| Môi trường hoạt động | Điện tử công nghiệp |
| Điều kiện | Bản gốc mới |
| Bao bì | Bao bì gốc của nhà máy |
On Semiconductor Intelligent Power Module là một giải pháp IGBT tiên tiến được thiết kế cho các ứng dụng hiệu suất cao đòi hỏi quản lý năng lượng hiệu quả và ổn định nhiệt.Với điện áp mạnh mẽ 1200V và công suất hiện tại là 20A, mô-đun này lý tưởng cho các ứng dụng công nghiệp và ô tô.Thiết kế lắp đặt qua lỗ đảm bảo tích hợp dễ dàng vào các hệ thống khác nhau,trong khi phạm vi nhiệt độ hoạt động rộng từ -40 °C đến 150 °C đảm bảo hiệu suất đáng tin cậy trong môi trường khó khăn.Mô-đun này cũng tuân thủ RoHS, làm cho nó trở thành một lựa chọn có trách nhiệm cho các thiết kế có ý thức về môi trường.
Các ứng dụng điển hình
Máy truyền động cơ và biến tần
Động cơ tần số biến động (VFD)
Hệ thống cung cấp điện công nghiệp
Thiết bị và máy móc tự động hóa
Hệ thống điều khiển HVAC và máy bơm
