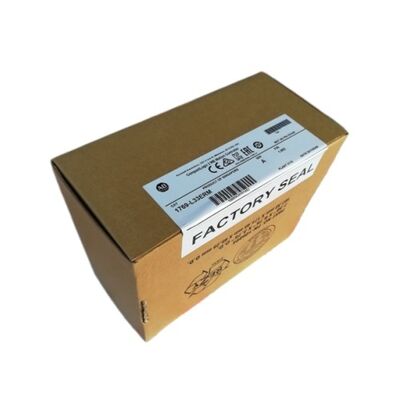

Bộ điều khiển logic khả trình PLC
>
|
| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | AB |
| Chứng nhận | CE ROHS |
| Số mô hình | 1769-L33erm |
Dòng sản phẩm CompactLogix 5370 L3 bao gồm nhiều kiểu máy và 1769-L33ERM chiếm vị trí tiếp theo phía trên 1769-L30ERM được mô tả ở những nơi khác trong bộ sản phẩm này. Sự khác biệt về công suất giữa hai mô hình không tăng dần — nó thể hiện sự tăng gấp đôi của gần như mọi thông số chức năng:
| Đặc điểm kỹ thuật | 1769-L30ERM | 1769-L33ERM |
|---|---|---|
| Ký ức | 1 MB | 2 MB |
| Trục chuyển động CIP | 4 | 8 |
| Nút EtherNet/IP | 16 | 32 |
| Mô-đun I/O cục bộ | 8 | 16 |
Đối với các máy được thiết kế ở giới hạn dung lượng của L30ERM — những máy cần nhiều hơn 4 trục servo, hơn 16 thiết bị mạng hoặc nhiều bộ nhớ chương trình và dữ liệu hơn 1 MB cung cấp — L33ERM là thông số kỹ thuật chính xác ngay từ đầu chứ không phải là bản nâng cấp sau này.
Chuyển động CIP 8 trục với khả năng động học xác định kiến trúc máy nào có thể thực hiện được. Tám trục cho phép các giàn Descartes phối hợp với 3 trục tuyến tính và 1 trục quay, các ô gắp và đặt robot kép với 3 trục mỗi trục và hai trục công cụ chuyên dụng hoặc máy đóng gói có nhiều trạm cắt và tạo hình điều khiển bằng servo hoạt động trong các biên dạng cam được đồng bộ hóa. CIP Motion chạy trên cùng mạng EtherNet/IP với I/O và HMI của máy — không có bus chuyển động riêng biệt, không có cơ sở hạ tầng cáp chuyên dụng.
| tham số | Giá trị |
|---|---|
| Ký ức | 2 MB |
| Cổng Ethernet | 2 × EtherNet/IP |
| DLR | Đúng |
| Nút EtherNet/IP | 32 |
| I/O cục bộ | 16 mô-đun |
| Chuyển động CIP | 8 trục + động học |
| Chiều rộng | 100mm |
| Quyền lực | tối đa 7,5W |
| Sự cách ly | 30V liên tục |
| Trạng thái | năng động trưởng thành |
Cả hai cổng RJ45 tạo thành một bộ chuyển mạch hai cổng tích hợp, cho phép cấu trúc liên kết mạng Vòng cấp thiết bị (DLR). Trong vòng DLR, mỗi thiết bị EtherNet/IP kết nối với thiết bị tiếp theo theo một vòng khép kín. Một lần đứt cáp ở bất kỳ vị trí nào trong vòng sẽ tự động được định tuyến lại thông qua đường dẫn còn lại — vòng sẽ tự phục hồi trong vòng micro giây mà không cần bất kỳ sự can thiệp thủ công nào hoặc sự tham gia của công tắc bên ngoài.
Dung lượng EtherNet/IP 32 nút cung cấp chỗ cho một máy sản xuất được trang bị đầy đủ: 8 ổ servo Kinetix (một ổ trên mỗi trục), 4 trạm I/O từ xa ET 200SP, 2 hệ thống thị giác, 1 bộ điều khiển robot, 1 cân, 1 máy quét mã vạch và 1 bảng HMI — tất cả đều nằm trong ngân sách nút của bộ điều khiển.
Lắp ráp tự động với sự phối hợp của nhiều robot:Hai robot SCARA 4 trục trong một dự án CompactLogix. 4 trục động học của mỗi robot hoạt động như một nhóm phối hợp. L33ERM xử lý cả hai nhóm — tổng cộng 8 trục — cộng với tất cả I/O và HMI từ một bộ điều khiển.
Máy đóng gói 6 trạm servo:Xử lý cuộn phim, kiểm soát đăng ký, tạo hình, cắt, đẩy và loại bỏ - mỗi trạm đều được điều khiển bằng servo. Sáu trục của Chuyển động CIP với tính năng cắt bay và đồng bộ hóa cam, với 2 trục còn lại để bổ sung khả năng trong tương lai.
Xử lý vật liệu với I/O phân tán:32 nút EtherNet/IP phục vụ các trạm I/O từ xa trên dây chuyền sản xuất dài 40 mét, ổ băng tải và máy quét mã vạch. Cấu trúc liên kết vòng DLR đảm bảo một lỗi cáp không làm dừng đường dây.
Câu hỏi 1: Sự khác biệt thực tế chính giữa L33ERM và L30ERM là gì?
L33ERM cung cấp bộ nhớ 2 MB (so với 1 MB), 8 trục Chuyển động CIP (so với 4), 32 nút EtherNet/IP (so với 16) và 16 khe I/O cục bộ (so với 8). Cả hai đều hỗ trợ các nhóm chuyển động động học và cấu trúc liên kết DLR. Chọn L30ERM khi đủ 4 trục và 16 nút; chọn L33ERM khi kiến trúc máy yêu cầu nhiều trục hơn, nhiều thiết bị nối mạng hơn hoặc nhiều bộ nhớ chương trình hơn.
Câu hỏi 2: Phần mềm nào được sử dụng để lập trình 1769-L33ERM?
Studio 5000 Logix Designer là môi trường phát triển tiêu chuẩn cho dòng CompactLogix. Cấu hình trục chuyển động CIP, định nghĩa nhóm động học và vận hành thử ổ đĩa đều được xử lý trong cùng một dự án Studio 5000. Kết nối thông qua cổng EtherNet/IP hoặc cổng USB để truy cập thiết bị đầu cuối lập trình trực tiếp.
Câu hỏi 3: Có bao nhiêu bộ điều khiển servo Kinetix có thể kết nối với một L33ERM?
Có thể cấu hình tối đa 8 bộ điều khiển servo Kinetix làm trục Chuyển động CIP — mỗi trục một trục. Các ổ đĩa Kinetix 300, 350, 5100, 5300, 5500 và 5700 có giao diện EtherNet/IP đều tương thích. Mỗi ổ đĩa sử dụng một kết nối EtherNet/IP từ ngân sách 32 nút của bộ điều khiển.
Câu hỏi 4: L33ERM hiện đang được sản xuất phải không?
Có — Trạng thái Người trưởng thành đang hoạt động cho biết sản phẩm hiện đang có sẵn và được hỗ trợ. CompactLogix 5380 là thiết bị kế thừa thế hệ tiếp theo cho các thiết kế mới. Đối với các cài đặt L33ERM hiện có cần thay thế, tính liên tục của cùng một mô hình là con đường đáng tin cậy nhất để bảo tồn dự án hiện tại mà không cần tái thiết kế.
Câu hỏi 5: Nguồn gốc 1769-L33ERM ở đâu?
Thông qua mạng lưới phân phối được ủy quyền cho các thiết bị mới và thông qua thị trường hậu mãi CompactLogix — đại lý phụ tùng tự động hóa công nghiệp và các nhà cung cấp dư thừa đã được kiểm tra — cho các thiết bị thay thế. Xác nhận số danh mục 1769-L33ERM (cụ thể là -L33, không phải -L30 hoặc -L32) trước khi đặt hàng để đảm bảo số trục và loại bộ nhớ chính xác.
