Bộ điều khiển logic khả trình PLC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | MITSUBISHI |
| Chứng nhận | CE RoHS |

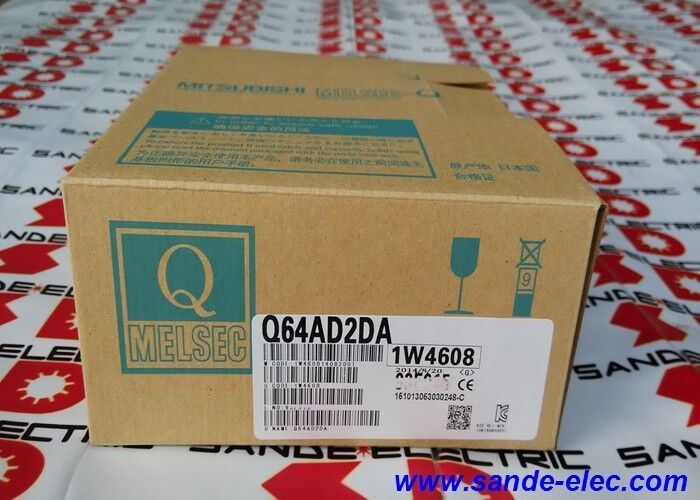

| Số mô hình | Q64AD2DA |
Hầu hết các mô-đun analog dòng Q đều là đầu vào thuần túy hoặc đầu ra thuần túy. Q64AD2DA kết hợp cả hai chức năng trong một khe cắm duy nhất - bốn kênh đầu vào A/D và hai kênh đầu ra D/A cùng tồn tại trong cùng một mô-đun. Đối với các ứng dụng cần cả hai loại tín hiệu tương tự trên cùng một phần máy, điều này sẽ giảm một nửa số lượng khe cắm và đơn giản hóa việc đấu dây so với việc lắp đặt các mô-đun Q64AD và Q62DAN riêng biệt.
Sự phân chia này rất thiết thực cho các cấu hình vòng điều khiển thông thường: hai kênh đầu vào đọc các tín hiệu biến đổi của quy trình (áp suất, nhiệt độ, lưu lượng), kênh thứ ba giám sát phản hồi tốc độ tương tự của biến tần và kênh thứ tư xử lý bộ chuyển đổi vị trí — trong khi hai kênh đầu ra điều khiển đồng thời một van điều khiển và điểm đặt biến tần. Tất cả sáu kênh đều chạy ở tốc độ 500µs, do đó không có chuyển đổi tương tự nào đang chờ phía sau kênh khác.
| tham số | Giá trị |
|---|---|
| Đầu vào tương tự | 4 kênh |
| Đầu ra tương tự | 2 kênh |
| Phạm vi đầu vào | ±10V DC, 0–20mA DC |
| Phạm vi đầu ra | ±10V DC, 0–20mA DC |
| Độ phân giải đầu vào | 0–4000 / ±4000 / 0–12000 / 0–16000 / ±16000 |
| Độ phân giải đầu ra | 0–4000 / ±4000 / 0–12000 / ±16000 |
| Tốc độ chuyển đổi | 500µs mỗi kênh |
| Trở kháng đầu vào (V) | 1MΩ |
| Trở kháng đầu vào (I) | 250 Ω |
| Điểm vào/ra | 16 |
| Khối thiết bị đầu cuối | 18 điểm |
| Ghi nhật ký | Tích hợp sẵn |
| Kích thước | 98 × 27,4 × 112 mm |
| Cân nặng | 0,23 kg |
Q64AD2DA không bị khóa ở một cài đặt độ phân giải duy nhất. Mỗi kênh đầu vào chọn độc lập từ năm phạm vi đầu ra kỹ thuật số:
0–4000:Bao gồm khoảng 0–20mA hoặc 0–10V với số đếm 4000. Mỗi số lượng đại diện cho 0,25% của toàn thang đo.
±4000:Dải lưỡng cực cho tín hiệu ±10V. Trung tâm của dải điện áp ánh xạ tới 0; cực trị đến ±4000.
0–12000:Phạm vi đếm mở rộng Cung cấp các bước phân giải tốt hơn trên cùng một khoảng tín hiệu vật lý — hữu ích khi chương trình sử dụng số liệu thô trực tiếp trong các phép tính kỹ thuật mà không cần chia tỷ lệ bổ sung.
0–16000 / ±16000:Chế độ phân giải tối đa. Chia toàn bộ phạm vi đầu vào thành 16.000 bước (hoặc 32.000 bước trên phạm vi lưỡng cực), giảm thiểu lỗi lượng tử hóa để đo chính xác.
Các kênh đầu ra chọn từ 0–4000, ±4000, 0–12000 hoặc ±16000 — áp dụng logic tương tự. Việc thiết lập độ phân giải được thực hiện thông qua các tham số mô-đun chức năng thông minh trong GX Developer hoặc GX Works2.
Kiểm soát quá trình vòng kín:Hai kênh đầu vào đọc bộ truyền áp suất và nhiệt độ (4–20mA). Một kênh đầu ra điều khiển một van điều khiển (0–10V). Q64AD2DA xử lý chuỗi tín hiệu đo lường để điều khiển hoàn chỉnh mà không cần các mô-đun đầu vào và đầu ra riêng biệt.
Giám sát máy đa cảm biến:Bốn đầu vào biến đổi quy trình (lực, chuyển vị, áp suất, nhiệt độ) trong một mô-đun. Ghi nhật ký ghi lại dữ liệu dạng sóng trong chu kỳ máy để ghi lại chất lượng và chẩn đoán.
Điều chỉnh tốc độ bằng phản hồi:Kênh đầu ra cung cấp tham chiếu tốc độ tương tự ±10V cho bộ khuếch đại servo. Kênh đầu vào đọc tín hiệu tốc độ thực tế từ đầu ra analog của biến tần để xác minh vòng kín.
Câu hỏi 1: Q64AD2DA có thể được sử dụng trong cả hệ thống dòng Q và dòng QnU không?
Đúng. Q64AD2DA tương thích với các thiết bị cơ sở chính dòng MELSEC-Q và với các CPU dòng QnU cũng như các thiết bị cơ sở của chúng. Cả hai họ CPU đều hỗ trợ cùng một giao diện mô-đun chức năng thông minh và Q64AD2DA chiếm 16 điểm I/O trong sơ đồ I/O của cả hai hệ thống.
Câu hỏi 2: Các kênh đầu vào và kênh đầu ra có thể được cấu hình độc lập cho điện áp hoặc dòng điện không?
Đúng. Mỗi kênh chọn loại tín hiệu (điện áp hoặc dòng điện) một cách độc lập thông qua cài đặt thông số phần cứng và phần mềm. Kênh đầu vào 1 có thể được đặt cho dòng điện 0–20mA trong khi kênh đầu vào 2 hoạt động ở điện áp ±10V và hai kênh đầu ra có thể kết hợp các loại tương tự.
Câu hỏi 3: Chức năng ghi nhật ký được truy cập trong chương trình CPU như thế nào?
CPU đọc bộ đệm ghi nhật ký từ bộ nhớ đệm (BFM) của Q64AD2DA bằng cách sử dụng các lệnh FROM. Các địa chỉ BFM cụ thể để ghi dữ liệu, khoảng thời gian lấy mẫu và trạng thái nhật ký được xác định trong danh sách bộ nhớ đệm của hướng dẫn sử dụng Q64AD2DA. GX Works2 cũng cung cấp một màn hình giám sát đồ họa để xem trực tiếp các dạng sóng được ghi lại trong các phiên chẩn đoán trực tuyến.
Câu hỏi 4: Sự khác biệt giữa Q64AD2DA và Q68AD2DA là gì?
Q64AD (phần "64") có 4 kênh đầu vào và 2 kênh đầu ra ở phiên bản kết hợp (Q64AD2DA). Q68AD có 8 kênh đầu vào. Đối với biến thể kết hợp (8 đầu vào + 2 đầu ra), Q68AD2DA sẽ được chỉ định. Chọn Q64AD2DA khi bốn kênh đầu vào là đủ; chọn Q68AD2DA cho yêu cầu đầu vào tám kênh.
Câu 5: Tốc độ chuyển đổi có thay đổi khi cả đầu vào và đầu ra hoạt động đồng thời không?
Mỗi kênh chuyển đổi độc lập ở tốc độ 500µs. Tất cả các kênh đầu vào đang hoạt động đều chuyển đổi ở tốc độ 500µs riêng và cả hai kênh đầu ra cũng cập nhật ở tốc độ 500µs trên mỗi kênh. Tổng chu kỳ chuyển đổi cho tất cả sáu kênh trong mô-đun không phải là một lần quét tuần tự duy nhất — phần cứng chuyển đổi của mỗi kênh chạy song song. Con số 500µs áp dụng cho mỗi kênh bất kể có bao nhiêu kênh được bật.
