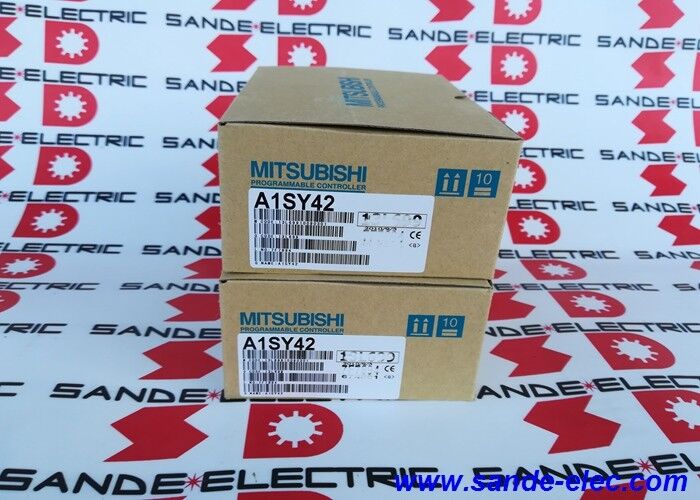

Mitsubishi PLC A1SY42 mới và nguyên bản

Mitsubishi A1SY42 | Đầu ra chìm bóng bán dẫn 64 điểm mỏng MELSEC-A — 12/24VDC / 0,1A mỗi điểm / 1,6A chung / 2ms / FCN 40 chân

64 đầu ra bóng bán dẫn trong một khe cắm mỏng A1S

A1SY42 cung cấp mật độ điểm đầu ra bóng bán dẫn cao nhất trong dòng sản phẩm mỏng MELSEC-A A1S — 64 đầu ra NPN từ một khe cắm giá đỡ duy nhất. Để so sánh, A1SY41 cung cấp 32 điểm ở cùng định dạng khe. Khi hệ thống điều khiển phải ra lệnh cho nhiều thiết bị trường rời rạc — van điện từ, cuộn dây rơle, đèn báo, kích hoạt bộ khởi động động cơ — từ giá đỡ MELSEC-A, mật độ 64 điểm của A1SY42 sẽ tối đa hóa công suất đầu ra đồng thời giảm thiểu số lượng khe cắm giá đỡ được tiêu thụ.

Tất cả 64 kênh kết nối thông qua một đầu nối loại FCN 40 chân duy nhất. Hệ thống dây điện hiện trường chạy qua cụm cáp FCN đến một bảng đầu cuối riêng biệt, nơi các dây dẫn riêng lẻ kết thúc tại các thiết bị đầu cuối vít — tiêu chuẩn tiếp cận hệ thống dây điện trong dòng mô-đun đầu ra MELSEC-A A1S.

Thông số kỹ thuật chính

A1SY42 trong Dòng Mô-đun Đầu ra MELSEC-A

A1SY42 tối đa hóa số lượng kênh ở mức hiện tại 0,1A. Đối với ít điểm hơn ở dòng điện cao hơn, áp dụng A1SY50 hoặc A1SY60. Phiên này trước đây đã mô tả A1SX41 (đầu vào kỹ thuật số) và A1S68DAI (đầu ra tương tự) cho cùng một nền tảng A1S - A1SY42 hoàn thiện khả năng đầu ra kỹ thuật số cơ bản cho cùng một giá đỡ.

Giới hạn hiện tại chung - 1,6A mỗi nhóm

Ở mức 0,1A mỗi điểm, 16 đầu ra được tải đầy đủ đồng thời sẽ đạt 1,6A — giới hạn chung. Trong thực tế, hầu hết các thiết bị hiện trường rút ít hơn đáng kể:

• Cuộn dây rơle 24VDC: 30–60mA → 26 đầu ra được tải đầy đủ đồng thời trên mỗi đầu ra chung
• Phi công điện từ 24VDC: đồng thời 80–150mA → 10–20
• Đèn LED 24VDC: 20mA → 64 đồng thời trong giới hạn

Đối với các ứng dụng điện từ dày đặc trong đó nhiều phi công bắn đồng thời ở dòng điện cao, hãy kiểm tra tổng dòng điện chung đồng thời so với giới hạn 1,6A.

Kịch bản ứng dụng

Bảng van dày đặc:64 phi công van khí nén ở 24VDC. Ở 60mA mỗi van, tổng cộng 64 = 3,84A - phân phối chính xác trên các điểm chung. Một A1SY42 xử lý tất cả các đầu ra van từ một khe giá đỡ.

Bảng chỉ báo trạng thái máy:64 đèn LED thí điểm ở 24VDC, mỗi đèn 20mA. Tất cả đồng thời = 1,28A - trong giới hạn. Một mô-đun điều khiển hiển thị trạng thái hoàn chỉnh.

Lái xe rơle đa vùng:64 kênh đầu ra điều khiển cuộn dây rơle 24VDC ở mỗi cuộn dây 30–50mA. Được sử dụng trong các bảng điều khiển lớn nơi đầu ra kích hoạt rơle trường cho tải điện áp cao hơn.

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa A1SY42 và A1SY42P là gì?

A1SY42P bổ sung khả năng bảo vệ cầu chì chung cho từng nhóm thiết bị đầu cuối chung. Đoản mạch dây điện trường trên A1SY42P làm đứt cầu chì cục bộ của nhóm chung đó, khiến các khu vực chung khác vẫn hoạt động. A1SY42 không có sự bảo vệ như vậy. Trong các hệ thống lắp đặt mà lỗi nối dây tại hiện trường là mối lo ngại về bảo trì, A1SY42P là thông số kỹ thuật mạnh mẽ hơn.

Câu hỏi 2: A1SY42 có tương thích với các giá đỡ dòng A kích thước đầy đủ (A2U, A3U) không?

Không. A1SY42 là định dạng mỏng A1S — nó chỉ vừa với các giá đỡ mỏng A1S. Giá đỡ dòng A kích thước đầy đủ sử dụng các mô-đun vật lý lớn hơn. Kích thước đầy đủ tương đương cho đầu ra bóng bán dẫn 64 điểm trong dòng A là A2Y42. Xác nhận định dạng giá đỡ từ phần cứng đã cài đặt trước khi đặt hàng.

Câu hỏi 3: Dây điện trường được kết nối với đầu nối FCN 40 chân như thế nào?

Thông qua cụm cáp FCN — cáp nhiều dây dẫn có phích cắm FCN 40 chân ở phía mô-đun và bảng đầu cuối (chẳng hạn như A1TBN hoặc tương thích) ở phía hiện trường. Bảng thiết bị đầu cuối cung cấp các thiết bị đầu cuối vít riêng cho từng kênh và chung. Phương pháp nối dây này được trình bày chi tiết trong sổ tay hướng dẫn phần cứng MELSEC-A trong phần cài đặt A1SY42.

Câu hỏi 4: Địa chỉ chương trình nào kiểm soát đầu ra A1SY42?

Địa chỉ thiết bị Y trong vùng hình ảnh đầu ra của CPU MELSEC-A. Cấu hình phần cứng GX Developer hoặc GX Works2 (đối với loại CPU AnS/A1S) chỉ định địa chỉ Y bắt đầu cho mỗi mô-đun dựa trên vị trí khe cắm. Các lệnh cuộn Y bậc thang, SET và RST tiêu chuẩn ra lệnh cho các đầu ra tại các địa chỉ được chỉ định.

Câu hỏi 5: A1SY42 so sánh với A1SY81 (32 điểm) về mặt lựa chọn như thế nào?

A1SY81 cung cấp 32 đầu ra ở mức 0,1A mỗi điểm với 2A trên mỗi điểm chung — nhiều khoảng trống hiện tại trên mỗi điểm chung hơn so với 1,6A của A1SY42. A1SY42 tăng gấp đôi số điểm lên 64 nhưng ở mức 1,6A mỗi điểm chung. Chọn A1SY81 khi mật độ dòng điện đồng thời trên mỗi điểm chung cao hơn; chọn A1SY42 khi số lượng kênh tối đa trên mỗi khe là ưu tiên và ngân sách chung hiện tại có thể quản lý được.
