Sử dụng FCA65V-P1 Mitsubishi Hệ thống máy chủ FCA65VP1

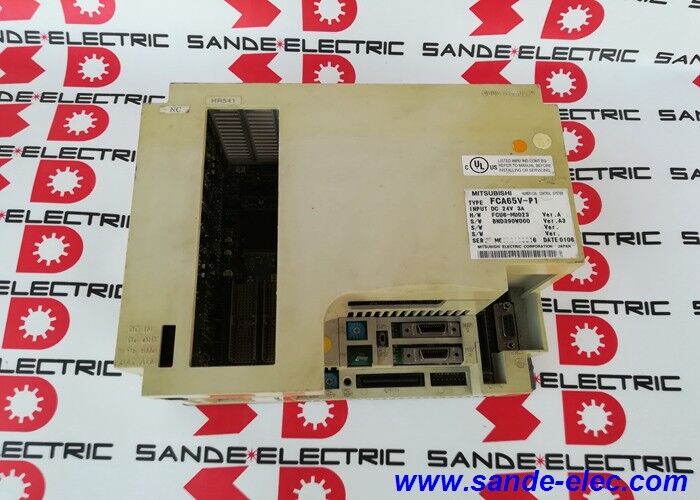

FCA65V-P1∙ ∙ Mitsubishi MELDAS 65V CNC System Host Board ∙ PCB chủ / MELDAS M65V Control Unit / Legacy CNC Spare

MELDAS 65V Hệ thống CNC mà FCA65V-P1 phục vụ

MELDAS 65V (M65V) là một phần của gia đình bộ điều khiển CNC MELDAS 60 Series của Mitsubishi Electric, một thế hệ cũng bao gồm M64, M64A, M65 và M66.Dòng MELDAS 60 được sử dụng trong các trung tâm gia công và máy quay trên một loạt các nhà sản xuất máy công cụ bao gồm Mazak (nơi các điều khiển MELDAS xuất hiện trong các cấu hình MAZATROL), DMG Mori, Citizen, và nhiều người khác.

Trong mỗi đơn vị CNC MELDAS, bảng chủ hệ thống là bộ xử lý trung tâm.điều phối điều khiển trục servo và trục trục thông qua mạng truyền thông quang học, xử lý bus nội bộ đến các bảng phụ trợ và các đơn vị I / O, và duy trì giao diện người vận hành thông qua kết nối hiển thị.Một bảng chủ hệ thống thất bại thường tạo ra một sự cố đơn vị NC hoàn toàn máy dừng lại và sẽ không khởi động lại bất kể tình trạng của các thành phần khác, bởi vì bảng chủ nhà là những gì mọi thứ khác phụ thuộc vào.

Danh hiệu "65V" trong số bộ phận xác định bảng là máy chủ cho biến thể MELDAS 65V CNC cụ thể.M65V và M65 là các hệ thống CNC liên quan nhưng khác nhau. FCA65V-P1 phù hợp với biến thể 65V; thay thế bảng chủ cho một biến thể MELDAS khác (M65, M64, M66) sẽ không tương thích về chức năng.

Các thông số kỹ thuật chính

Vai trò trong hệ thống MELDAS 65V

Hệ thống CNC MELDAS 65V bao gồm một số bảng và đơn vị kết nối với nhau:

• Hệ thống máy chủ (FCA65V-P1):CPU chính và tập hợp điều khiển chương trình
• Bảng trục phụ trợ:Điều khiển trục cho mỗi trục NC giao tiếp qua SSCNET quang học
• Các bảng I/O và các đơn vị I/O cơ sở:Các tín hiệu giao diện máy (máy chuyển giới hạn, bộ đổi công cụ, chất làm mát)
• Đơn vị cung cấp điện:24VDC năng lượng nội bộ
• Màn hình và bàn phím:Kết nối bảng điều khiển

Khi máy chủ hệ thống thất bại, toàn bộ hệ thống dừng lại vì thực hiện chương trình và phối hợp giữa các hội đồng quản trị bắt nguồn từ hội đồng quản trị này.Thay thế đòi hỏi chính xác MELDAS 65V phù hợp phần nó lưu trữ các thông số hệ thống cụ thể và giao tiếp với các bảng khác bằng cách sử dụng các MELDAS 65V giao thức được thiết lập.

Các kịch bản ứng dụng

Trung tâm gia công với điều khiển MELDAS M65V:Một trung tâm gia công đa trục sử dụng một đơn vị NC MELDAS M65V phát triển một lỗi máy chủ hệ thống.Thay thế FCA65V-P1 và tải lại các thông số NC (từ phương tiện lưu trữ hoặc tài liệu lưu trữ máy) đưa máy trở lại hoạt động.

Máy quay với điều khiển trục và trục MELDAS M65V:Tương tự như ở trên, lỗi bảng chủ dừng NC. Thay thế máy chủ hệ thống, tiếp theo là khôi phục tham số và khởi động lại servo, khôi phục hoạt động.

Dự kiến dự trữ dự phòng cho đội tàu MELDAS M65V:Môi trường sản xuất với nhiều máy chạy các điều khiển MELDAS M65V duy trì FCA65V-P1 như một phụ tùng quan trọngvà có một thay thế trên tay loại bỏ thời gian chờ đợi cho nguồn cung cấp.

Câu hỏi thường gặp

Q1: FCA65V-P1 có tương thích với MELDAS M65 (không có V) không?

Không, M65 và M65V là các hệ thống CNC khác nhau với kiến trúc bảng chủ khác nhau.FCA65V-P1 là cụ thể cho M65V V chỉ định một thiết kế truyền thông servo khác nhau so với M65 tiêu chuẩnThay thế một bảng chủ M65 trong một hệ thống M65V (hoặc ngược lại) sẽ không tạo ra một hệ thống hoạt động.

Q2: Những thông số nào phải được lưu trước khi thay thế FCA65V-P1?

Trước khi thay thế, tất cả các thông số NC, các thông số máy, các thông số servo và các chương trình gia công được lưu trữ trong đơn vị NC phải được sao lưu, thông thường vào băng ghi nhớ, sao lưu hàng loạt RS-232C,hoặc lưu trữ bên ngoài khácCác bảng chủ thay thế thường sẽ không được khởi tạo; tất cả các tham số phải được khôi phục lại trước khi hệ thống có thể hoạt động.Đây là bước quan trọng nhất trong việc thay thế bảng chủ một máy mà không có các thông số sao lưu của nó không thể được đưa vào hoạt động mà không có các thông số kỹ thuật ban đầu của nhà sản xuất máy.

Q3: FCA65V-P1 có cần xử lý đặc biệt không?

Có MELDAS hệ thống máy chủ là thiết bị nhạy cảm điện tĩnh (ESD).và bao bì chống tĩnh trong quá trình vận chuyển và lưu trữ. Không chạm trực tiếp vào chân kết nối bảng hoặc các thành phần. Giữ bảng trong túi ESD của nó cho đến ngay trước khi lắp đặt.

Q4: Những báo động trên MELDAS M65V cho thấy một lỗi bảng chủ?

MELDAS báo động cấp hệ thống chỉ ra lỗi CPU hoặc máy chủ như "System Alarm", "NC CPU Error," hoặc báo động ngăn chặn khởi động NC bình thường thường chỉ đến bảng chủ hoặc bộ nhớ liên quan của nóCác báo động xuất hiện trước khi NC đạt đến trạng thái sẵn sàng của nó, đặc biệt là những báo động ngăn chặn khởi động servo hoặc hiển thị mã lỗi hệ thống cơ bản, phù hợp với lỗi bảng chủ.Xem hướng dẫn báo động MELDAS 65V để biết các mã báo động cụ thể liên quan đến cấu hình máy được lắp đặt.

Q5: Cần thiết bị lập trình hoặc thử nghiệm nào để đưa FCA65V-P1 thay thế vào hoạt động?

Sau khi lắp đặt, the MELDAS system requires parameter restoration using either the NC unit's internal restore function (loading from memory cassette or backup media) or an external PC with MELDASMAGIC or equivalent software via RS-232C. Sổ tay dịch vụ của nhà sản xuất máy công cụ ghi lại trình tự đưa vào sử dụngkhởi động vị trí tuyệt đối mà phải được thực hiện sau khi thay thế bảng chủ.
