| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | MITSUBISHI |
| Chứng nhận | CE ROHS |
| Số mô hình | FX3U-48MR/ES-A |

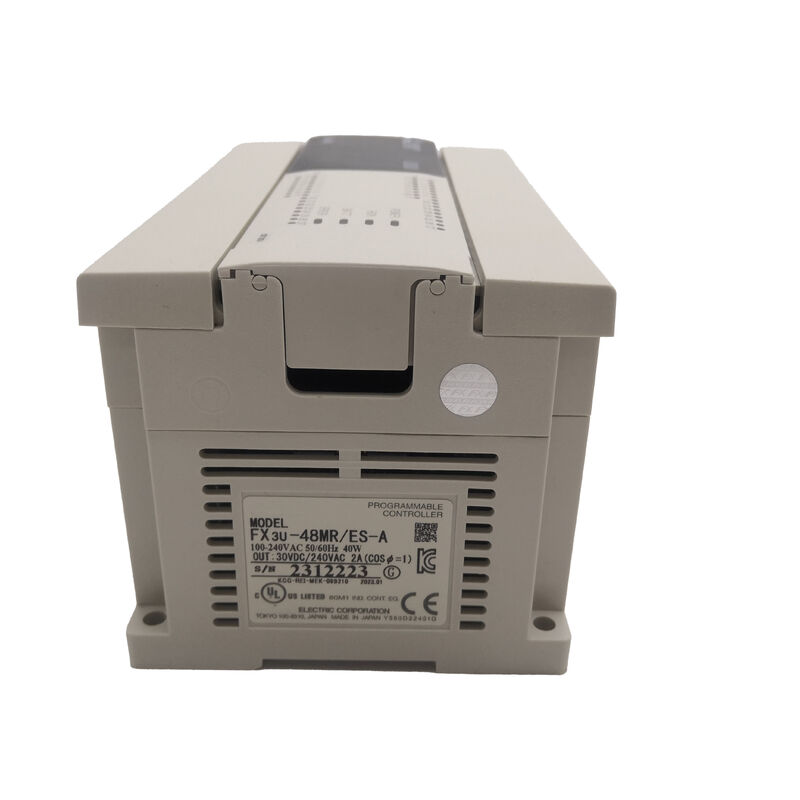

cácMitsubishi FX3U-48MR/ES-Alà thiết bị chính PLC nhỏ gọn nhưng có khả năng cao được thiết kế cho các hệ thống tự động hóa công nghiệp đòi hỏi khả năng điều khiển đáng tin cậy, mở rộng linh hoạt và hiệu suất đầu ra rơle ổn định. Là một phần của đã được chứng minhDòng MELSEC-F FX3U, bộ điều khiển này rất phù hợp để điều khiển máy móc, thiết bị đóng gói, băng tải, hệ thống lắp ráp và nhiều ứng dụng tự động hóa nhà máy, nơi độ tin cậy và khả năng tích hợp thực tế là vấn đề quan trọng.
Được thiết kế dành cho người dùng cần sự cân bằng mạnh mẽ giữa tốc độ xử lý, I/O tích hợp và khả năng mở rộng hệ thống, mô hình này kết hợp24 đầu vào kỹ thuật số và 24 đầu ra rơletrong một vỏ máy nhỏ gọn đồng thời hỗ trợ phát triển hệ thống rộng hơn thông qua các mô-đun mở rộng và cấu hình I/O từ xa. Đây là sự lựa chọn chắc chắn cho cả dự án lắp đặt mới và thay thế trong môi trường tự động hóa hiện có của Mitsubishi.
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | Thiết bị chính PLC của Mitsubishi |
| Mã sản phẩm | FX3U-48MR/ES-A |
| Loạt | Dòng MELSEC-F |
| Kiểu | PLC nhỏ gọn FX3U |
| Nguồn điện | 100–240 V AC |
| Phạm vi điện áp cho phép | 85–264 V AC |
| Tính thường xuyên | 50/60Hz |
| Đầu vào kỹ thuật số tích hợp | 24 |
| Loại đầu vào | Nguồn/bồn rửa 24 V DC |
| Đầu ra kỹ thuật số tích hợp | 24 |
| Loại đầu ra | Rơle |
| Điện áp tải đầu ra | 30 V DC trở xuống / 240 V AC trở xuống |
| Dòng điện đầu ra | Tối đa 2 A. mỗi điểm đầu ra |
| Bộ nhớ chương trình | 64K bước |
| Đơn vị bộ nhớ chương trình | ĐẬP |
| Khả năng mở rộng | Đúng |
| Điểm I/O cục bộ | 256 |
| Điểm I/O cục bộ + từ xa | 384 |
| Tốc độ hướng dẫn cơ bản | 0,065 ms |
| Tốc độ lệnh MOV | 0,642 giây |
| Tiêu thụ điện năng | 40 W |
| Cổng giao tiếp | RS-422 |
| USB | Không bắt buộc |
| Lớp bảo vệ | IP10 |
| Nhiệt độ môi trường xung quanh | 0 đến 55°C |
| Kích thước (W×H×D) | 182×90×86mm |
| Cân nặng | Xấp xỉ. 0,85 kg |
FX3U-48MR/ES-A được thiết kế dành cho những người dùng cần nhiều thứ hơn là logic chuyển mạch cơ bản. VớiBộ nhớ chương trình 64K bước, thực thi lệnh nhanh và kiến trúc I/O có thể mở rộng, nó phù hợp với các ứng dụng yêu cầu khả năng kiểm soát nhạy bén và có khả năng mở rộng hệ thống. Về mặt thực tế, điều đó có nghĩa là nó không chỉ có thể hỗ trợ giải trình tự máy đơn giản mà còn hỗ trợ các tác vụ tự động hóa nâng cao hơn liên quan đến bộ hẹn giờ, bộ đếm, giao tiếp và bố cục điều khiển phân tán.
Của nóthiết kế đầu ra rơlelàm cho nó đặc biệt hữu ích trong các ứng dụng có liên quan đến các loại tải hỗn hợp hoặc khi người dùng thích tính linh hoạt của chuyển mạch rơle trong mạch điều khiển máy. Đồng thời, tính năng tích hợp sẵnĐầu vào nguồn/bồn rửa 24 V DCcung cấp sự linh hoạt cho việc bố trí dây cảm biến thông thường được sử dụng trong các bảng công nghiệp.
Mô hình này thường được sử dụng trong:
Máy đóng gói
Hệ thống xử lý vật liệu
Băng tải và thiết bị phân loại
Trạm lắp ráp và kiểm tra
Bảng điều khiển tự động hóa nhà máy đa năng
Dự án trang bị thêm và thay thế hệ thống PLC Mitsubishi
Diện tích nhỏ gọn của nó cũng hữu ích khi không gian tủ bị hạn chế, trong khi khả năng mở rộng của nền tảng FX3U giúp mở rộng quy mô máy dễ dàng hơn mà không thay đổi kiến trúc điều khiển lõi quá sớm trong quá trình thiết kế.
Nhỏ gọnThiết bị chính PLC Mitsubishi FX3Ucho tự động hóa công nghiệp
Tổng cộng 48 điểm I/Ovới24 đầu vào kỹ thuật sốVà24 đầu ra rơle
Nguồn điện xoay chiều 100–240 Vcho môi trường cài đặt linh hoạt
Đầu vào nguồn/bồn rửa 24 V DCđể có khả năng tương thích cảm biến rộng
Bộ nhớ chương trình 64K bướccho logic điều khiển phức tạp
Kiến trúc có thể mở rộng hỗ trợ lên đến384 điểm I/Ovới cấu hình cục bộ và từ xa
Xử lý nhanh chóng vớiTốc độ lệnh cơ bản 0,065 μs
Tích hợp sẵnGiao tiếp RS-422Vàkết nối USB tùy chọn
Thích hợp cho việc tích hợp tủ điều khiển, thay thế và nâng cấp máy
Đối với nhiều người mua, giá trị của PLC này nằm ở sự cân bằng của nó. Nó cung cấp nhiều khả năng hơn các bộ điều khiển nhỏ gọn cấp thấp nhưng vẫn đủ đơn giản để sử dụng trong công nghiệp hàng ngày. Số lượng I/O tích hợp rất thiết thực, đầu ra rơle rất linh hoạt và nền tảng có thể mở rộng đủ để hỗ trợ các thay đổi máy trong tương lai mà không cần phải thiết kế lại hoàn toàn.
Điều này làm cho FX3U-48MR/ES-A trở thành một lựa chọn mạnh mẽ cho các nhà chế tạo máy, nhóm bảo trì và người mua phụ tùng cần bộ điều khiển có thể xử lý các nhu cầu sản xuất thực tế trong khi vẫn quen thuộc, dễ sử dụng và dễ tích hợp vào các hệ thống dựa trên Mitsubishi hiện có.
MỘT:FX3U-48MR/ES-A là thiết bị chính PLC nhỏ gọn thuộc dòng MELSEC-F FX3U của Mitsubishi Electric. Nó được thiết kế cho các ứng dụng tự động hóa công nghiệp và kết hợp24 đầu vào kỹ thuật sốvới24 đầu ra rơle, mang lại cho nó tổng cộng48 điểm I/O tích hợp. Điều này làm cho nó phù hợp với nhiều nhiệm vụ điều khiển máy và tự động hóa nhà máy, nơi yêu cầu xử lý tín hiệu đáng tin cậy và chuyển đổi tải linh hoạt.
MỘT:PLC này sử dụng mộtNguồn điện xoay chiều định mức ở 100–240 V AC, với dải điện áp cho phép là85–264 V ACvà tần số50/60Hz. Phạm vi đầu vào đó làm cho nó trở nên thiết thực đối với nhiều môi trường nguồn điện công nghiệp và đơn giản hóa việc tích hợp trong các bảng có sẵn nguồn điện điều khiển AC.
MỘT:FX3U-48MR/ES-A sử dụngđầu ra rơle. Nó cung cấp24 điểm đầu ra rơle tích hợp, với mức tải đầu ra lên tới30 V DC hoặc 240 V AC, và tối đa là2 A cho mỗi điểm đầu ra. Các mô hình đầu ra rơle thường được chọn khi người dùng cần khả năng tương thích tải rộng hơn hoặc thích chuyển mạch cơ học cho các ứng dụng điều khiển máy.
MỘT:Đúng. FX3U-48MR/ES-A là PLC có thể mở rộng. Thông tin sản phẩm chính thức cho thấy sự hỗ trợ cholên tới 256 điểm I/O cục bộVàlên tới 384 điểm I/O cục bộ và từ xa, tùy thuộc vào cấu hình hệ thống. Điều này mang đến cho người dùng một lộ trình nâng cấp thực tế khi máy phát triển vượt quá 48 điểm I/O tích hợp.
MỘT:Có, nó thường là một lựa chọn phù hợp cho các dự án thay thế, trang bị thêm và nâng cấp bảng điều khiển, đặc biệt là trong các hệ thống đã được xây dựng dựa trên PLC dòng FX của Mitsubishi. Sự kết hợp giữa kích thước nhỏ gọn, đầu ra rơle, đầu vào nguồn AC, kiến trúc có thể mở rộng và khả năng nền tảng FX3U đã được thiết lập khiến nó trở thành một giải pháp thiết thực để khôi phục hoặc cải thiện khả năng điều khiển máy mà không cần chuyển sang dòng bộ điều khiển hoàn toàn khác. Người mua vẫn phải xác nhận các yêu cầu I/O, phương pháp nối dây và khả năng tương thích của hệ thống trước khi cài đặt.
Mua thiết bị chính PLC Mitsubishi FX3U-48MR/ES-A với 48 I/O, đầu vào 24V DC, 24 đầu ra rơle, nguồn điện xoay chiều 100–240V, bộ nhớ 64K bước và hiệu suất MELSEC-F FX3U có thể mở rộng cho tự động hóa công nghiệp.
