| Nguồn gốc | nước Đức |
| Hàng hiệu | Siemens |
| Chứng nhận | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |
| Số mô hình | 6ES7151-8AB01-0AB0 |

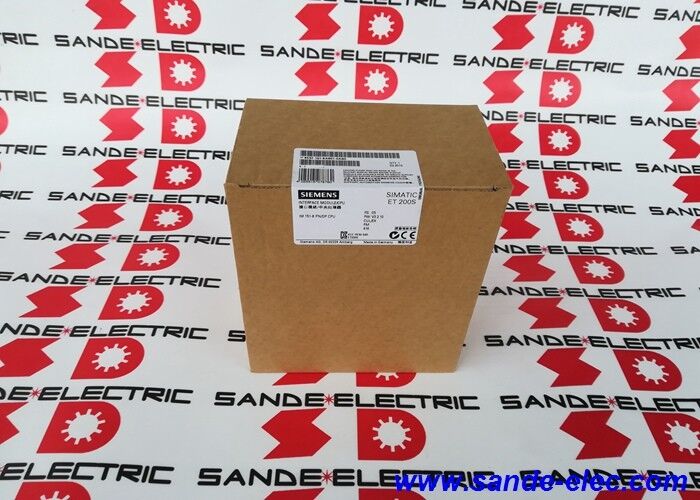

Các6ES7151-8AB01-0AB0là mộtSIMATIC ET 200S IM151-8 CPU PN/DP, được định vị như một CPU trong môi trường I / O phân tán ET 200S thay vì là một phần giao diện từ xa đơn giản.
Dữ liệu được công bố của Siemens mô tả nó là một mô hình phụ tùng với192 KB bộ nhớ làm việc, mộtgiao diện PROFINET tích hợp với ba cổng RJ45,Nguồn cung cấp DC 24 V, và việc sử dụng mộtThẻ nhớ vi mô.
Bảng dữ liệu tương tự cho thấyPhiên bản firmware V3.2vàtrạng thái chức năng phần cứng 01cho mã này.
Điều làm cho đơn vị này đặc biệt hữu ích là cách nó kết hợp yếu tố hình thức I / O phân tán với khả năng điều khiển cấp CPU.
Trong thiết kế tự động hóa thực tế, nó cung cấp cho người dùng một con đường nhỏ gọn để điều khiển máy phi tập trung mà không cần di chuyển đến một bộ xử lý lớn hơn trong mỗi tủ.
Một đơn vị như thế này đặc biệt hấp dẫn khi một trạm từ xa cần thông tin tình báo địa phương, truyền thông mạng và tích hợp trực tiếp vào môi trường PROFINET cùng một lúc.Đây là một suy luận kỹ thuật dựa trên bản sắc CPU của mô hình, tích hợp ba cổng PROFINET, và ET 200S hệ thống vai trò.
| Parameter | Giá trị |
|---|---|
| Số phần | 6ES7151-8AB01-0AB0 |
| Nhà sản xuất | Siemens |
| Loại sản phẩm | CPU / I/O Module |
| Gia đình hệ thống | SIMATIC ET 200S |
| Mô hình | IM151-8 CPU PN/DP |
| Bộ nhớ làm việc | 192 KB |
| Giao diện tích hợp | PROFINET, 3 × RJ45 |
| Điện áp cung cấp | 24 V DC |
| Phạm vi cung cấp | 20.4 đến 28,8 V DC |
| Mất năng lượng | Thông thường 5,5 W |
| Dòng điện Bus Backplane | Tối đa 700 mA ở 5 V DC |
| Thẻ nhớ | MMC cần thiết, tối đa 8 MB |
| Phiên bản phần cứng | V3.2 |
| Vị trí sản phẩm | Bộ phận dự phòng / CPU phân phối |
6ES7151-8AB01-0AB0 phù hợp vớicác phần máy phân tán, các bộ trượt thiết bị mô-đun, tủ điều khiển phi tập trung và các trạm tự động hóa dựa trên ET 200Snơi điều khiển cục bộ nhỏ gọn được ưa thích hơn một nút I / O từ xa bị động hoàn toàn.
Dữ liệu của Siemens cho thấy đơn vị có thể hoạt động như mộtIO Controller, hỗ trợtối đa 128 thiết bị IO có thể kết nối, và cung cấpTruyền thông PROFINET với tối đa ba cổng RJ45, làm cho nó có liên quan trong các hệ thống mà nhiều thiết bị trường và kiến trúc phi tập trung cần phải cùng tồn tại.
Nó cũng có giá trị trong hỗ trợ vòng đời. Bởi vì sản phẩm được liệt kê như một phụ tùng thay thế và vẫn mang một trang dữ liệu kỹ thuật đầy đủ,đặc biệt có liên quan đến người dùng duy trì các thiết bị ET 200S/IM151 hiện có thay vì bắt đầu một tiêu chuẩn mới xung quanh phần cứng cũ.
Trong những tình huống đó, việc duy trì cùng một gia đình CPU có thể bảo vệ tính tương thích kỹ thuật và giảm lượng thiết kế lại mạng và phần cứng cần thiết sau khi thay thế.
Đây là một suy luận kỹ thuật dựa trên tên phụ tùng và khả năng CPU được công bố chi tiết.
Đối với công việc thay thế, mô hình này nên phù hợp với:Loại CPU, vai trò PROFINET, lớp bộ nhớ và vị trí hệ thống ET 200S, không chỉ bằng nhãn ET 200S. Người mua nên xác minh số bộ phận được lắp đặt, sự cần thiết củaIM151-8 CPU PN/DP, môi trường phần mềm kỹ thuật, yêu cầu MMC, và kiến trúc PROFINET/DP hiện có.những chi tiết trực tiếp ảnh hưởng đến việc liệu đơn vị sẽ phù hợp với hệ thống mạng và cấu trúc chương trình ban đầu của máy.
Đây là một khuyến nghị kỹ thuật dựa trên trang dữ liệu của Siemens cho số phần chính xác này.
Q1: 6ES7151-8AB01-0AB0 là loại sản phẩm nào?
Đó là mộtET 200S IM151-8 CPU PN/DP, có nghĩa là nó là một đơn vị điều khiển cấp CPU bên trong nền tảng I / O phân tán ET 200S, không chỉ là một mô-đun giao diện thụ động.
Q2: Điều gì làm cho đơn vị này hữu ích trong tự động hóa phi tập trung?
Giá trị của nó đến từ sự kết hợpkhả năng CPU cục bộ,tích hợp PROFINET với ba cổng RJ45, và một yếu tố hình dạng ET 200S nhỏ gọn.
Trong thực tế, điều đó giúp hỗ trợ kiến trúc điều khiển phi tập trung mà không cần một bộ điều khiển rack lớn ở mỗi trạm.
Đây là một suy luận kỹ thuật dựa trên các tính năng CPU và PROFINET được công bố.
Q3: Ứng dụng nào phù hợp nhất với mô hình này?
Nó phù hợp.các trạm máy phân tán, trượt modular, tủ tự động hóa từ xa và các hệ thống phi tập trung dựa trên ET 200Snơi mà cả trí thông minh địa phương và kết nối mạng đều được yêu cầu.
Đây là một suy luận kỹ thuật dựa trên danh tính CPU và khả năng IO-controller được công bố.
Q4: Tại sao ba cổng RJ45 lại quan trọng?
Bởi vì chúng hỗ trợ kiến trúc PROFINET tích hợp và cung cấp cho đơn vị tính linh hoạt mạng thực tế trong các hệ thống phi tập trung.
Trong các dự án thay thế, việc duy trì cùng một bố cục mạng có thể quan trọng như việc phù hợp với kích thước bộ nhớ.
Đây là một suy luận kỹ thuật dựa trên giao diện PROFINET ba cổng tích hợp được công bố.
Q5: Điều gì nên được kiểm tra trước khi đặt hàng?
Kiểm tra số phần được cài đặt, vai trò trạm ET 200S, chức năng CPU cần thiết, yêu cầu MMC và thiết lập kỹ thuật PROFINET / DP hiện có.
Những kiểm tra đó thường quan trọng hơn so với sự tương đồng chung của gia đình trên các CPU phân tán.
