| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | MITSUBISHI |
| Chứng nhận | CE ROHS |
| Số mô hình | Q64AD |
Số phần:Q64AD
Nhà sản xuất:Mitsubishi Electric Corporation (Nhật Bản)
Dòng sản phẩm:MELSEC-Q Series Analog I/O Modules
Chỉ số LED:RUN (lỗi bình thường/lỗi của chú chó canh), ERROR (tình trạng lỗi)
Công cụ cấu hình:GX Configurator-AD (hoặc công cụ module chức năng thông minh GX Works2)
CPU tương thích:Tất cả các module CPU MELSEC-Q hoạt động trong chế độ Q
Tình trạng:Sản phẩm hoạt động (nền tảng MELSEC-Q)
Ứng dụng:Thu thập biến số quá trình, đo lưu lượng và áp suất, đầu vào bộ truyền nhiệt độ, điều khiển PID, phản hồi tốc độ biến tần, ghi lại dữ liệu đa cảm biến

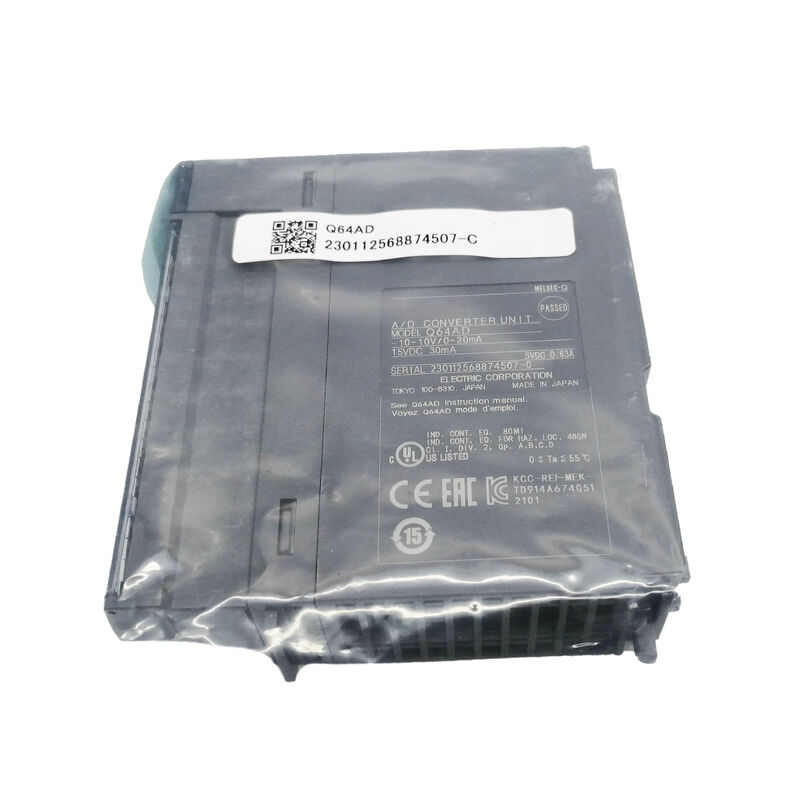

CácMitsubishi Q64ADnằm trong dòng module tương tự của nền tảng MELSEC-Q như các mục đích chung, độ phân giải cao,Chuyển đổi A / D bốn kênh , qua tất cả các dải trải phổ biến được sử dụng) trong một khe cắm nhỏ gọn duy nhất.
Đối với các ứng dụng điều khiển quy trình, giám sát tình trạng và hệ thống phản hồi vòng kín được xây dựng trên PLC dòng Q,Q64AD cung cấp cơ sở hạ tầng đầu vào tương tự mà chương trình của CPU yêu cầu để làm việc với các biến đo trong thế giới thực.
Kiến trúc backplane dựa trên khe cắm của MELSEC-Q có nghĩa là thêm khả năng đầu vào tương tự là vấn đề lựa chọn khe cắm, chèn mô-đun và cấu hình nó thông qua phần mềm kỹ thuật.
Không có nguồn cung cấp điện riêng biệt cho dây, không có vị trí đường ray DIN để đàm phán,và không có cáp truyền thông để chạy .
Chiếc Q64AD là 27.Độ rộng khe 4mm giữ cho nó đủ hẹp để một đơn vị cơ sở 12-slot Q-series có thể chứa một sự pha trộn đáng kể của các mô-đun analog và kỹ thuật số mà không có bảng điều khiển trở nên không thể quản lý.
Những gì các kỹ sư làm việc với các cảm biến quy trình quan tâm nhất là tính toàn vẹn và khả năng lặp lại tín hiệu rằng giá trị kỹ thuật số mà CPU đọc thực sự tương ứng với phép đo vật lý,Ngày qua ngày, mà không bị trôi dạt do thay đổi nhiệt độ môi trường hoặc chu kỳ bật/tắt điện.
Q64AD giải quyết điều này trực tiếp: độ phân giải chuyển đổi 16 bit của nó cung cấp 65.536 mức định lượng trên mỗi phạm vi đầu vào (ví dụ, khoảng 0,30mV mỗi lần tính trên phạm vi ± 10V),EEPROM của nó lưu trữ các giá trị offset và gain được hiệu chuẩn không dễ bay hơi để chúng tồn tại chu kỳ năng lượng mà không cần pin dự phòng, và cách ly photocoupler của nó giữa các đầu cuối đầu vào và bus nền ngăn chặn các dòng vòng mặt đất làm hỏng phép đo.
| Parameter | Giá trị |
|---|---|
| Các kênh | 4 |
| Điện áp đầu vào | ±10V, 0 ′10V, 0 ′5V, 1 ′5V |
| Lưu lượng hiện tại | 020mA, 420mA |
| Nghị quyết | 16 bit ký tên nhị phân |
| Tốc độ chuyển đổi | 80 μs / kênh |
| Chống đầu vào (V) | 1 MΩ |
| Chống đầu vào (I) | 250 Ω |
| Max. Input (V) | ±15V |
| Nhập tối đa (I) | ±30mA |
| Các điểm I/O được sử dụng | 16 |
| Cung cấp | 24V DC bên ngoài + 5V backplane |
| EEPROM | Vâng (đóng góp/bảo giữ lợi nhuận) |
| Sự cô lập | Máy kết nối quang (đưa vào bus) |
| Kích thước (W × H × D) | 27.4×98×90mm |
Mỗi một trong bốn kênh của Q64AD có thể được gán phạm vi đầu vào của riêng nó độc lập với các kênh khác.
Cài đặt máy có thể kết nối một bộ truyền áp suất ± 10V với kênh 1, một cảm biến dòng chảy 4?? 20mA với kênh 2, phản hồi vị trí 0?? 10V với kênh 3,và một bộ truyền nhiệt độ 1 ′′ 5V đến kênh 4 ′′ tất cả hoạt động đồng thời trong phạm vi tương ứng của họ từ cùng một mô-đun.
Việc gán phạm vi được thực hiện trong cài đặt chuyển đổi mô-đun chức năng thông minh trong GX Developer hoặc GX Works2.Các bộ đăng ký phạm vi nội bộ của mô-đun lưu trữ cài đặt và áp dụng các đặc điểm chuyển đổi chính xác cho mỗi kênh.
The I/O conversion characteristic is a straight line through the offset value (the analog input value that produces a digital output of 0) and the gain value (the analog input value that produces the maximum digital output).
Both values are adjustable to trim the conversion for the specific sensor's actual output characteristics — a factory calibration that accounts for sensor-to-sensor variation without requiring the Q64AD itself to be adjusted.
Lưu trữ EEPROM đảm bảo rằng dữ liệu hiệu chuẩn được thiết lập trong khi đưa vào sử dụng vẫn tồn tại mà không cần pin dự phòng.
Khi bật điện, the Q64AD reads its stored offset and gain values from EEPROM and begins converting immediately with the calibrated characteristics — a practical benefit for installations where battery replacement schedules are difficult to maintain, hoặc khi mô-đun có thể tắt và khởi động lại nhiều lần trong quá trình bảo trì máy.
Với tốc độ 80 μs mỗi kênh hoạt động, Q64AD chuyển đổi nhanh chóng một quét bốn kênh hoàn thành trong 320 μs, làm mới tất cả bốn giá trị bộ nhớ đệm trước khi chu kỳ quét CPU Q-series điển hình kết thúc.
Tốc độ này cho phép Q64AD theo dõi các biến quá trình tương đối nhanh trong thời gian thực và cung cấp cho chương trình CPU các phép đo hiện tại mỗi lần quét.
Đối với các ứng dụng trong đó tín hiệu tương tự chứa tiếng ồn điện tạo ra nhiễu đo có thể nhìn thấy, dây cáp cảm biến chạy gần thiết bị công suất cao, dây cáp không được bảo vệ gần VFD,hoặc các nguồn tín hiệu vốn ồn ào ¢ chức năng trung bình kỹ thuật số của Q64AD làm mịn giá trị báo cáo.
Trung bình có thể được thiết lập cho mỗi kênh riêng lẻ,chọn trung bình dựa trên thời gian (trung bình trên một số milliseconds được chỉ định) hoặc trung bình dựa trên đếm (trung bình trên một số chuyển đổi được chỉ định).
Giá trị trung bình là những gì CPU đọc từ bộ nhớ đệm; mô-đun tiếp tục chuyển đổi ở tốc độ 80 μs bên trong và tích lũy mẫu cho tính toán trung bình.Điều này loại bỏ tiếng ồn mà không làm chậm phần cứng chuyển đổi cơ bản.
The Q64AD communicates with the CPU through buffer memory — a dedicated memory area inside the module accessed by the CPU using the FROM/TO instructions (or the intelligent function module direct access device in GX Works2 structured programs).
Các khu vực bộ nhớ đệm chính là: CH□ giá trị đầu ra kỹ thuật số (kết quả chuyển đổi A / D hiện tại cho mỗi kênh), CH□ trung bình kích hoạt / vô hiệu hóa, CH□ giá trị offset / gain và đăng ký trạng thái lỗi.
CPU đọc giá trị kỹ thuật số được chuyển đổi của kênh từ địa chỉ bộ nhớ đệm của nó trong chương trình thang, thường lưu trữ nó trong một sổ đăng ký dữ liệu để xử lý thêm,so sánh với các điểm thiết lập, sử dụng trong các vòng PID hoặc đăng nhập vào máy ghi dữ liệu.
Chuyển đổi diễn ra liên tục bên trong Q64AD bất kể CPU có đọc bộ nhớ đệm hay không;bộ nhớ đệm chỉ đơn giản là giữ kết quả chuyển đổi gần đây nhất hoàn thành cho đến khi nó được ghi đè bởi chuyển đổi tiếp theo.
Q1: Q64AD chiếm 16 điểm I / O. Điều này có ảnh hưởng đến số lượng I / O riêng biệt có sẵn của CPU Q-series không?
Các mô-đun chức năng thông minh như Q64AD chiếm một số điểm I / O xác định trong bản đồ I / O của CPU, mặc dù chúng không phải là các mô-đun đầu vào hoặc đầu ra riêng biệt.
The 16-point allocation is used for the module's own data exchange signals — operating condition signals and control signals — but these 16 points do not correspond to physical input or output terminals.
Các giá trị chuyển đổi analog thực tế được đọc thông qua các lệnh FROM truy cập bộ nhớ đệm của mô-đun, chứ không phải thông qua bản đồ I/O.
Việc phân bổ 16 điểm I/O phải được tính trong tổng số điểm I/O của hệ thống, vì mỗi đơn vị cơ sở dòng Q có dung lượng điểm I/O tối đa được xác định.
Q2: Điều gì sẽ xảy ra nếu điện áp đầu vào vượt quá tối đa định lượng ± 15V?
Các mạch đầu vào của Q64AD bao gồm bảo vệ chống điện áp đầu vào lên đến ± 15V cho các đầu vào điện áp và ± 30mA cho các đầu vào dòng điện.
Các tín hiệu trong giới hạn này sẽ không làm hỏng mô-đun.hoặc thiết bị chuyển mạch gần đó có thể gây ra lỗi chuyển đổi trong sự kiện thoáng qua nhưng không nên làm hỏng phần cứng nếu vượt quá ngắn ngủi và trong phạm vi tối đa tuyệt đối.
Năng lượng duy trì cao hơn đáng kể các mức này, hoặc kết nối trực tiếp của nguồn AC với các đầu cuối đầu vào, sẽ làm hỏng các mạch đầu vào.
Sự cô lập photocoupler bảo vệ nền và CPU khỏi bị hư hại ngay cả khi mạch đầu vào tương tự bị tổn thương.
Q3: Các mô-đun Q64AD có thể được hiệu chuẩn trong lĩnh vực này, và làm thế nào để làm điều này?
Các giá trị offset và gain của Q64AD có thể được điều chỉnh trong lĩnh vực thông qua cài đặt chuyển đổi module chức năng thông minh và chế độ cài đặt offset / gain được hỗ trợ bởi GX Configurator-AD.
Trong chế độ cài đặt offset/gain (được kích hoạt thông qua ghi bộ nhớ đệm), the engineer applies known reference voltages or currents to the input terminal and writes the corresponding target digital value to the module — the module calculates the correction factor and stores it in EEPROM.
Thủ tục này cho phép chuyển đổi Q64AD được phù hợp với các đặc điểm cụ thể của các cảm biến được kết nối, điều chỉnh biến đổi cảm biến, giảm điện áp cáp,hoặc sự khác biệt nhỏ trong điện áp tham chiếu của thiết bị.
Q4: Có bao nhiêu mô-đun Q64AD có thể được cài đặt trong một hệ thống Q-series?
Số lượng các mô-đun Q64AD không bị giới hạn bởi chính loại mô-đun, mà bởi tổng dung lượng điểm I / O và số lượng khe cắm đơn vị cơ sở.
Một hệ thống Q-series tiêu chuẩn hỗ trợ tối đa 64 khe trên nhiều đơn vị cơ sở được kết nối thông qua cáp cơ sở mở rộng.
Mỗi Q64AD chiếm một khe cắm (27,4mm rộng) và 16 điểm I / O.
Một hệ thống với 64 khe cắm về mặt lý thuyết hỗ trợ 64 module Q64AD, cung cấp 256 kênh đầu vào tương tựvà hỗn hợp với các loại module khác sẽ xác định số lượng thực tế.
Q5: Liệu Q64AD có hỗ trợ tính trung bình cho mỗi kênh riêng lẻ hay tính trung bình được áp dụng cho tất cả các kênh cùng một lúc?
Trung bình có thể cấu hình cho mỗi kênh.
Mỗi kênh có tính năng kích hoạt/dừng kích hoạt và tính năng trung bình của riêng nó trong bộ nhớ đệm ¢ kênh 1 có thể kích hoạt tính năng trung bình dựa trên thời gian 50ms trong khi kênh 2 chạy mà không có tính năng trung bình,kênh 3 sử dụng tính trung bình dựa trên số lượng 10 mẫu, và kênh 4 cũng không có trung bình.
Sự độc lập trên mỗi kênh này cho phép mô-đun được tối ưu hóa cho các đặc điểm của mỗi tín hiệu mà không ảnh hưởng đến khả năng phản hồi của các kênh thay đổi nhanh hơn.
