| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | MITSUBISHI |
| Chứng nhận | CE ROHS |

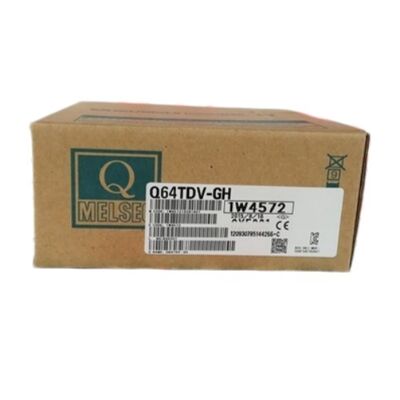

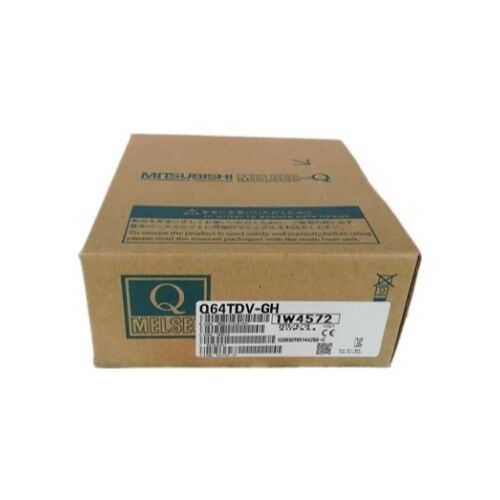

| Số mô hình | Q64TDV-GH |
Q64TDV-GH phục vụ hai nhu cầu đo lường khác nhau từ cùng một khe cắm 4 kênh.
Nhiệt độ đầu vào nhiệt cặp:Kết nối trực tiếp với bất kỳ loại nhiệt cặp tiêu chuẩn nào ️ B, R, S, K, T, E, J hoặc N. Mô-đun xử lý bù kết nối lạnh bên trong, do đó không cần mạch kết nối lạnh bên ngoài.Nhiệt độ được đo trở thành một giá trị nhị phân 16 bit ký hiệu quy mô ×10 (vì vậy 25.4 ° C = 254 trong từ số). phạm vi nhiệt độ có thể sử dụng phụ thuộc vào loại nhiệt cặp: loại B bao gồm nhiệt độ cao nhất; các loại T và K bao gồm các phạm vi công nghiệp phổ biến nhất.
Nhập điện áp vi mô:Đo tín hiệu trong phạm vi −100 đến +100mV với một trở ngại đầu vào 2MΩ hoặc cao hơn.Máy biến áp suất thấp, và các cảm biến điện áp thấp cầu hoặc độ chính xác khác mà sẽ nằm dưới phạm vi của các mô-đun đầu vào tương tự chuẩn ± 10V hoặc 420mA.
Kết quả chuyển đổi là một giá trị nhị phân được ký 16 bit từ -25000 đến +25000, trải dài toàn bộ phạm vi ± 100mV với độ phân giải tinh tế.
Cả hai chế độ hoạt động song song trên 4 kênh kênh 1 có thể đo nhiệt cặp K trong khi kênh 2 đọc tín hiệu điện áp vi tế bào tải, từ một mô-đun trong một khe cắm.
| Parameter | Giá trị |
|---|---|
| Các kênh | 4 + bồi thường kết nối lạnh |
| Loại nhiệt cặp | B, R, S, K, T, E, J, N |
| Phạm vi điện áp vi mô | ± 100mV |
| Chống đầu vào | ≥ 2 MΩ |
| Độ chính xác (25±5°C) | ± 0,2mV |
| Độ chính xác (0°55°C) | ± 0,8mV |
| Nhập tối đa tuyệt đối | ±5V |
| Temp Output | 16 bit (−2700 đến 18200) |
| Điện áp đầu ra | 16 bit (-25000 đến 25000) |
| Tiêu chuẩn nhiệt cặp | JIS C1602-1995 |
| Tốc độ chuyển đổi | 40ms/kênh |
| Sự cô lập | Kênh qua kênh |
| Các điểm I/O | 16 |
Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentials. Q64TDV-GH cô lập mỗi kênh từ mọi kênh khác bằng galvan.
Trong các thiết bị đo nhiệt độ công nghiệp, các nhiệt cặp khác nhau thường được gắn vật lý vào các cấu trúc kim loại khác nhauCác vỏ động cơ ̇ mỗi vỏ có thể có tiềm năng đất khác nhauNếu không có cách ly kênh, sự khác biệt tiềm năng giữa các cấu trúc này xuất hiện như nhiễu phổ biến trên tín hiệu.đo của mỗi kênh là độc lập về mặt điện, do đó, sự khác biệt tiềm năng giữa các điểm gắn nhiệt cặp không làm hỏng các phép đọc kênh liền kề.
Các nguyên tắc tương tự cũng áp dụng cho các phép đo điện áp vi mô từ các máy đo căng trong giám sát tải trọng đa điểm. Mỗi mạch cầu có thể tham chiếu đến một điểm đất khác trên cấu trúc máy.
Kiểm soát nhiệt độ khu vực lò:Bốn nhiệt cặp loại K được kết nối với Q64TDV-GH giám sát các vùng sưởi ấm riêng biệt.Cảnh báo phát hiện vỡ dây nếu bất kỳ kết nối cảm biến nào thất bại giữa quá trình.
Kiểm tra căng thẳng / tải trọng nhiều điểm:Các tế bào tải trên bốn trạm công cụ báo chí được đo bằng tín hiệu điện áp vi (khu vực ± 100mV).Kênh cách ly ngăn chặn crossstalk cơ học trên mạch đo từ làm hỏng các phép đọc tải riêng lẻ.
Bộ nhiệt hỗn hợp và điện áp vi mô:Hai kênh đọc đầu vào nhiệt cặp (nhiệt độ quá trình); hai kênh đọc bộ biến áp đầu ra thấp (± 50mV đầu ra).Một mô-đun xử lý cả hai loại cảm biến đồng thời mà không cần phần cứng bổ sung.
Q1: Sự khác biệt giữa Q64TDV-GH và Q64TD là gì?
Cả hai đều là các mô-đun đầu vào nhiệt cặp MELSEC-Q cách ly 4 kênh với cùng một loại bảo hiểm nhiệt cặp.Q64TDV-GH thêm khả năng đầu vào điện áp vi (± 100mV mỗi kênh) mà Q64TD không có. GH cũng hỗ trợ đo điện áp vi mô chính xác cao hơn với đầu ra nhị phân ký hiệu 16 bit trong phạm vi -25000 đến +25000.Đường đo độ căng) phải được đo cùng với nhiệt cặp, hoặc khi micro voltage input là yêu cầu duy nhất.
Q2: Làm thế nào để bù đắp kết nối lạnh được xử lý trên Q64TDV-GH?
Mô-đun bao gồm một kênh bù đắp kết nối lạnh nội bộ liên tục theo dõi nhiệt độ tại các đầu cuối kết nối nhiệt cặp trên mô-đun.Tất cả các tính toán đo nhiệt cặp tự động áp dụng sự bù đắp này để tạo ra giá trị nhiệt độ đo đúngKhông cần tham chiếu kết nối lạnh bên ngoài hoặc mạch bù đắp khi sử dụng mô-đun với dây dẫn nhiệt cặp tiêu chuẩn.Tiền bồi thường nối lạnh chỉ áp dụng cho các kênh trong chế độ đầu vào nhiệt cặp, không cho các kênh trong chế độ đầu vào micro voltage.
Q3: Các kênh cá nhân có thể tự động chuyển đổi giữa chế độ đầu vào nhiệt cặp và điện áp vi mô?
Có. Mỗi kênh được cấu hình độc lập cho cả thermocouple hoặc micro voltage đầu vào bằng cách sử dụng các thiết lập chuyển đổi chức năng module thông minh trong GX Developer hoặc GX Works2.Các thiết lập chuyển đổi gán kiểu đầu vào cho mỗi kênhMột kênh được cấu hình cho đầu vào điện áp vi mô sẽ không thực hiện bù đắp kết nối lạnh hoặc tuyến tính hóa nhiệt cặp. Nó báo cáo tín hiệu thô ± 100mV dưới dạng giá trị số ± 25000.
Q4: Điều gì xảy ra với giá trị đầu ra của Q64TDV-GH nếu điện áp đầu vào vượt quá ± 100mV?
Phạm vi đầu vào được chỉ định của mô-đun là ± 100mV, với mức bảo vệ tối đa tuyệt đối là ± 5V. Các tín hiệu trong phạm vi ± 5V sẽ không làm hỏng mô-đun,nhưng các phép đo trên ± 100mV sẽ được báo cáo ở giới hạn trên hoặc dưới của phạm vi đầu ra kỹ thuật số (± 25000). Bất kỳ tín hiệu nào vượt quá ± 5V có nguy cơ làm hỏng phần cứng mạch đầu vào. Sử dụng điều kiện hoặc bảo vệ tín hiệu thích hợp nếu tín hiệu trường có thể vượt quá ± 100mV trong điều kiện lỗi.
Q5: Có bao nhiêu mô-đun Q64TDV-GH có thể được lắp đặt trong một hệ thống MELSEC-Q?
Hệ thống Q64TDV-GH chiếm 16 điểm I/O trong phân bổ I/O của CPU Q và được tính là một Special I/O Unit.Tối đa 10 mô-đun Q64TDV-GH có thể cùng tồn tại trong một hệ thống Q duy nhất, cung cấp tối đa 40 kênh đo nhiệt cặp hoặc điện áp vi biệt lập, tùy thuộc vào tổng ngân sách cung cấp điện của cấu hình hệ thống.
