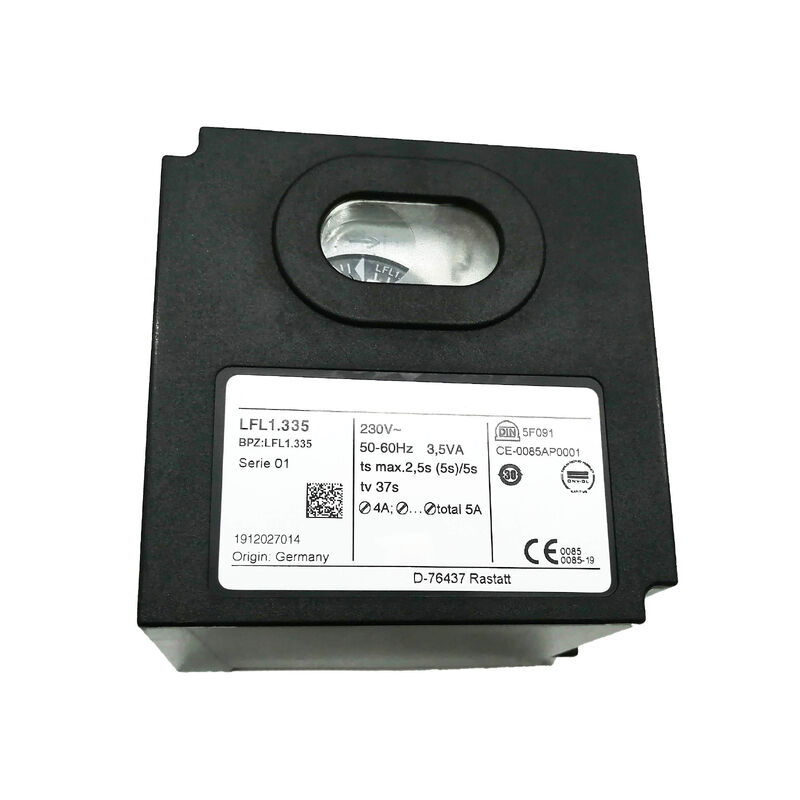

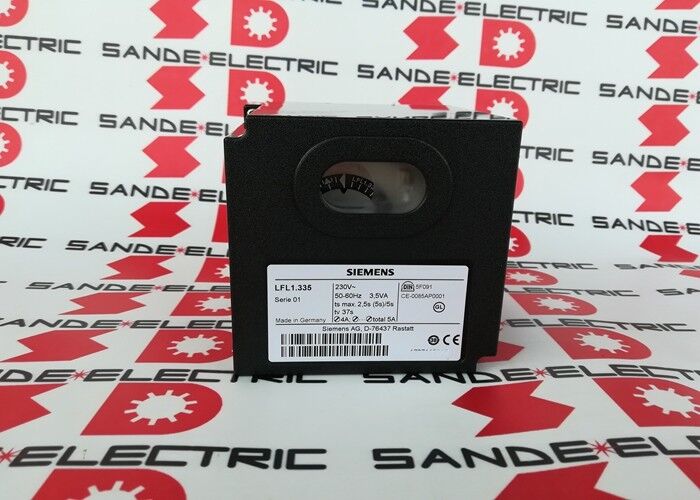

NEW SIEMENS LFL1.335 220- 240V GAS CONTROL BOX- Boiler Programmer

Siemens LFL1.335 | Điều khiển đầu đốt — 110VAC / Gió cưỡng bức / Khí + Dầu + Nhiên liệu kép / Không liên tục / t1=37s / TSA=2,5s / t9=5s

Giám sát ngọn lửa, sắp xếp trình tự và tắt máy an toàn — Điều khiển đầu đốt làm gì

Bộ điều khiển đầu đốt không phải là một rơle chung hoặc bộ điều khiển khả trình - nó là một bộ tuần tự an toàn chuyên dụng được thiết kế dành riêng cho thiết bị đốt. LFL1.335 quản lý trình tự hoàn chỉnh từ khởi động đến tắt máy của đầu đốt cưỡng bức: làm sạch trước, đánh lửa, xác nhận thiết lập ngọn lửa, chế độ chạy có giám sát và phản hồi khóa an toàn khi xảy ra lỗi. Các chức năng này phải được thực hiện theo trình tự xác định và được yêu cầu về mặt pháp lý để đáp ứng các tiêu chuẩn an toàn về đốt cháy.

Ba tham số thời gian được công bố xác định trình tự cụ thể của LFL1.335:

t1 = 37 giây - thời gian làm sạch trước:Trước khi thử đánh lửa, quạt hút cưỡng bức chạy trong 37 giây để xả hết nhiên liệu hoặc khí chưa cháy ra khỏi buồng đốt và ống khói. Việc thanh lọc này ngăn không cho bầu không khí giàu nhiên liệu bị tia lửa đốt cháy. Quá trình làm sạch trước 37 giây là lựa chọn thiết kế phù hợp với thể tích buồng đốt của đầu đốt.

TSA = 2,5 giây - thời gian an toàn để đánh lửa (Sicherheitszeit):Sau khi thử đánh lửa, ngọn lửa phải được phát hiện trong vòng 2,5 giây. Nếu bộ phát hiện ngọn lửa không xác nhận việc thiết lập ngọn lửa trong cửa sổ này, LFL1.335 sẽ ngắt điện van nhiên liệu và chuyển sang chế độ khóa. TSA 2,5 giây thích hợp cho các ứng dụng đánh lửa khí trực tiếp nơi phản ứng ngọn lửa nhanh.

t9 = 5 giây - thời gian sau thanh lọc:Sau khi tắt bình thường, quạt tiếp tục chạy trong 5 giây để loại bỏ các sản phẩm cháy khỏi bộ trao đổi nhiệt và ống khói trước khi quạt dừng.

Các giá trị thời gian này được cố định trong phần cứng của LFL1.335 - chúng không thể lập trình được tại hiện trường. Chọn đúng biến thể LFL1 có nghĩa là chọn đúng thời gian làm sạch trước và an toàn cho đầu đốt cụ thể.

Thông số kỹ thuật chính

Hoạt động không liên tục - Ý nghĩa của việc cài đặt

"Hoạt động không liên tục" có ý nghĩa cụ thể trong thuật ngữ điều khiển đầu đốt: đầu đốt trải qua ít nhất một lần tắt có kiểm soát (thông qua trình tự tắt bình thường của điều khiển đầu đốt) trong mỗi khoảng thời gian hoạt động 24 giờ. Điều này được phân biệt với "vận hành liên tục" trong đó đầu đốt chạy không quay vòng trong thời gian dài.

Nhiều hệ thống sưởi ấm công nghiệp và thương mại có chu kỳ tự nhiên - lò công nghiệp, nồi hơi đóng gói, máy sưởi không khí và hệ thống nhiệt xử lý điều chỉnh công suất đầu ra hoặc giai đoạn. Đối với các hệ thống này, hoạt động không liên tục là chu kỳ hoạt động bình thường và LFL1.335 được thiết kế tương ứng. Đối với các đầu đốt cần chạy liên tục mà không cần tắt theo chu kỳ trong nhiều ngày hoặc nhiều tuần, bộ điều khiển đầu đốt được xếp hạng để hoạt động liên tục là thông số kỹ thuật chính xác.

Kịch bản ứng dụng

Nồi hơi công nghiệp và máy tạo hơi nước đóng gói:Làm sạch trước, mở van gas, đánh lửa bằng tia lửa điện, xác nhận ngọn lửa thông qua máy dò ion hóa hoặc tia cực tím, điều khiển điều biến trong khi chạy - tất cả đều được sắp xếp theo trình tự của LFL1.335.

Xử lý máy sưởi không khí và bộ trao đổi nhiệt:Đầu đốt cưỡng bức cung cấp nhiệt cho quá trình sấy khô, xử lý hoặc gia nhiệt. LFL1.335 đảm bảo khởi động an toàn sau mỗi lần dừng sản xuất.

Hệ thống đốt nhiên liệu kép:Khả năng chuyển đổi khí/dầu cho phép đầu đốt hoạt động bằng cả hai loại nhiên liệu. LFL1.335 giám sát ngọn lửa bất kể loại nhiên liệu nào đang hoạt động.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa LFL1.335 và các biến thể LFL1 khác như LFL1.322 hoặc LFL1.338 là gì?

Các biến thể LFL1 khác nhau chủ yếu ở các thông số thời gian - thời gian lọc trước (t1) và thời gian an toàn (TSA). LFL1.322 có t1=12s/TSA=2s; LFL1.338 có t1=37s/TSA=5s. Những khoảng thời gian này được cố định trong phần cứng và xác định biến thể chính xác cho một ổ ghi cụ thể. Việc thay thế một biến thể bằng thời gian khác có thể gây ra tình trạng khóa máy phiền toái (thời gian an toàn quá ngắn) hoặc không đáp ứng các tiêu chuẩn an toàn khi đốt (làm sạch trước không đủ). Luôn khớp chính xác ký hiệu LFL1.xxx từ thiết bị đã lắp đặt.

Câu hỏi 2: Đầu báo lửa nào tương thích với LFL1.335?

Dòng LFL1 tương thích với các đầu báo lửa UV dòng QR, QRA và QRC của Siemens cũng như với đầu dò ion hóa để giám sát ngọn lửa khí. Loại đầu dò ngọn lửa cụ thể được lắp trong đầu đốt sẽ xác định giao diện đầu dò nào mà LFL1.335 sử dụng - đầu dò UV hoặc đầu vào ion hóa. Xác nhận phương pháp phát hiện ngọn lửa với tài liệu thiết kế của đầu đốt trước khi thay thế.

Câu hỏi 3: Điều gì xảy ra khi LFL1.335 bị khóa?

Khi khóa, LFL1.335 sẽ ngắt điện tất cả các van nhiên liệu và biến áp đánh lửa ngay lập tức. Đèn báo khóa sẽ sáng lên (thường là đèn báo hoặc đèn báo màu đỏ trên bộ điều khiển). Đầu đốt không thể khởi động lại cho đến khi khóa được đặt lại theo cách thủ công — thường bằng cách nhấn nút đặt lại trên chính LFL1.335 hoặc điểm đặt lại từ xa. Yêu cầu đặt lại thủ công này là có chủ ý: nó buộc người vận hành phải xác nhận và điều tra nguyên nhân trước khi cho phép khởi động lại.

Câu hỏi 4: Có thể điều chỉnh các thông số thời gian LFL1.335 không?

Không. Thời gian trước khi thanh lọc (t1 = 37 giây), thời gian an toàn (TSA = 2,5 giây) và thời gian sau thanh lọc (t9 = 5 giây) được cố định trong phần cứng của LFL1.335 — chúng không thể điều chỉnh được bằng các thông số hoặc công tắc bên ngoài. Việc thay đổi thời gian yêu cầu chọn một biến thể LFL1 khác với các giá trị được yêu cầu.

Câu hỏi 5: LFL1.335 có nguồn gốc ở đâu?

Thông qua các chuyên gia điều khiển quá trình đốt cháy, các nhà cung cấp thiết bị đầu đốt và HVAC cũng như các nhà phân phối phụ tùng hệ thống sưởi công nghiệp. Siemens Building Technologies (nay là Cơ sở hạ tầng thông minh của Siemens) cung cấp bộ điều khiển LFL1 thông qua mạng lưới phân phối bộ điều khiển quá trình đốt cháy. Xác nhận số bộ phận chính xác LFL1.335 và phiên bản nguồn 110VAC trước khi đặt hàng — các biến thể điện áp cao hơn (220VAC) có số thứ tự khác nhau và không thể thay thế cho nhau.
