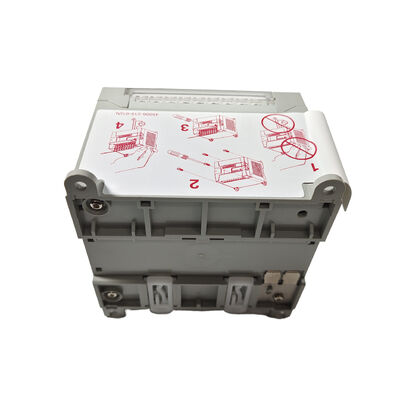

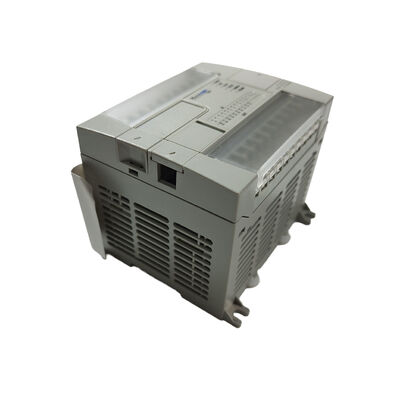

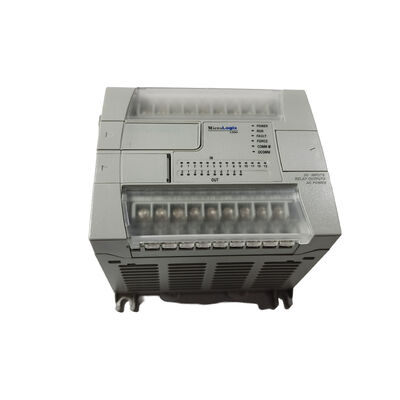

Một bộ điều khiển mới Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 1762L24BWA

1762-L24BWA. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 nhanh) / 10 Relay / 6KB / RS-232C đa giao thức / Hoạt động ngắt

14 Inputs Nhưng không phải tất cả 14 đều bằng nhau

14 đầu vào kỹ thuật số của 1762-L24BWA được chia thành hai nhóm khác nhau về chức năng, và sự khác biệt quan trọng đối với cách thiết kế máy.

10 đầu vào 24VDC tiêu chuẩn:Các đầu vào kỹ thuật số tiêu chuẩn được lọc cho các tín hiệu cảm biến bình thường: nút bấm, công tắc giới hạn, cảm biến gần, và các liên lạc relé.thích hợp cho tất cả các nhiệm vụ trình tự máy bình thường.

4 đầu vào 24VDC nhanh:Các đầu vào tốc độ cao với thời gian phản hồi ngắn hơn đáng kể được thiết kế cho các tín hiệu chuyển đổi nhanh hơn so với các đầu vào tiêu chuẩn có thể thu được đáng tin cậy.Những đầu vào nhanh này xử lý đếm xung tàu (điều lượng, xung mã hóa, bộ đếm sản xuất), tín hiệu kích hoạt ngắn và bất kỳ đầu vào nào phải được phát hiện trong một chu kỳ quét PLC hoặc giữa các lần quét.Trên một máy với một bộ đếm sản xuất với 200 xung mỗi phút và một kích hoạt cổng từ chối tốc độ cao, các đầu vào nhanh xử lý những gì đầu vào tiêu chuẩn không thể.

Sự chia rẽ 10 + 4 này là một sự lựa chọn thiết kế, không phải là một tai nạn. Máy tính chỉ cần đầu vào cảm biến tiêu chuẩn sử dụng cùng 14 đầu vào mà không có khả năng đầu vào nhanh phục vụ bất kỳ mục đích nào.Máy tính kết hợp cảm biến chậm với một hoặc hai tín hiệu tốc độ cao nhận được cả hai loại từ một bộ điều khiển, không có mô-đun đếm tốc độ cao riêng biệt.

Các thông số kỹ thuật chính

Cổng RS-232C duy nhất, bốn giao thức Một cổng bao gồm tất cả các nhu cầu chung

Cổng RS-232C tích hợp của 1762-L24BWA hỗ trợ bốn giao thức truyền thông từ một đầu nối vật lý duy nhất:

DF1:Giao thức hàng loạt điểm đến điểm của Allen-Bradley cho giao tiếp trực tiếp giữa MicroLogix và RSLogix 500 đầu cuối lập trình, hoặc giữa các đơn vị MicroLogix trong các sắp xếp thăm dò DF1.

DH-485:Mạng lưới nhiều giọt của Allen-Bradley liên kết nhiều bộ điều khiển MicroLogix và SLC trên một bus RS-485 chung.1762-L24BWA kết nối với một mạng DH-485 hiện có mà không cần một mô-đun truyền thông bổ sung.

Modbus RTU:Giao thức Modbus tiêu chuẩn công nghiệp trong định dạng nhị phân RTU, cho phép MicroLogix 1200 giao tiếp với ổ đĩa của bên thứ ba, đồng hồ năng lượng, I / O từ xa,và các thiết bị có khả năng Modbus khác như master hoặc slave.

ASCII:Truyền thông hàng loạt chế độ ký tự cho người đọc mã vạch, cân cân, máy in nhãn và các thiết bị dòng ký tự khác gửi hoặc nhận dữ liệu văn bản thuần túy.

Sự linh hoạt của giao thức này từ một cổng hàng loạt là một lợi thế thực tế trong các cài đặt máy thực tế nơi bộ điều khiển có thể cần kết nối với ổ đĩa Modbus, nhận dữ liệu từ trình đọc mã vạch,và được truy cập bởi một máy tính xách tay lập trình tất cả từ cùng một đầu nối RS-232C trong các cấu hình khác nhau.

Các kịch bản ứng dụng

Thiết bị đóng gói nhỏ gọn:Mười cảm biến tiêu chuẩn theo dõi web phim, sự hiện diện của sản phẩm, và vị trí hàm niêm phong.Mười đầu ra tiếp xúc điều khiển động cơ tiên tiến phimRS-232C trong Modbus RTU nói chuyện với ổ servo cho vị trí hàm.

Máy vận chuyển với đếm lô:Các đầu vào tiêu chuẩn cho nút dừng / khởi động và giới hạn an toàn. Các đầu vào nhanh đếm xung sản phẩm từ bộ mã hóa máy vận chuyển. Các đầu ra relé điều khiển các máy tiếp xúc máy vận chuyển và cổng chuyển hướng.

Phụ tùng bảo trì cho các hệ thống MicroLogix 1200 được cài đặt:MicroLogix 1200 được triển khai rộng rãi trong những năm 2000 trong các bảng máy nhỏ gọn. Một thay thế 1762-L24BWA khôi phục bản đồ địa chỉ I / O ban đầu, phân bổ đầu vào nhanh chóng,và cấu hình giao thức RS-232C mà không cần sửa đổi chương trình.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa 1762-L24BWA và 1762-L24BXB là gì?

1762-L24BWA có đầu ra rơle (W) và nguồn cung cấp điện AC (A). 1762-L24BXB có đầu ra bán dẫn (X = nguồn DC) và nguồn cung cấp điện DC. Các thông số kỹ thuật đầu vào và bộ nhớ giống nhau.Chọn BWA khi máy sử dụng một nguồn cung cấp AC và đầu ra rơle được ưa thích cho tính linh hoạt tải; chọn BXB khi cần một bảng điều khiển nguồn 24VDC và đầu ra transistor nhanh.

Q2: Phần mềm lập trình nào được sử dụng cho 1762-L24BWA?

RSLogix 500 (môi trường lập trình MicroLogix / SLC 500 di sản của Rockwell) hoặc Studio 5000 Logix Designer 500 (các gói hiện tại bao gồm khả năng RSLogix 500).Kết nối là thông qua cổng RS-232C với một cáp lập trình 1761-CBL-PM02 hoặc tương đương, hoặc qua USB với bộ điều hợp USB-DH-485 1747-UIC nếu sử dụng giao thức DH-485.

Q3: Các đầu vào nhanh có thể đếm xung mã hóa để đo vị trí không?

Các đầu vào nhanh có thể tích lũy số lượng xung tốc độ cao từ các bộ mã hóa hoặc cảm biến một kênh.MicroLogix 1200 sử dụng lệnh HSC (High Speed Counter) để quản lý các giá trị số lượng đầu vào nhanh trong chương trình. Đối với tính toán mã hóa hình vuông (giai đoạn A / B) với phát hiện hướng,xác minh cấu hình MicroLogix 1200 HSC cụ thể từ hướng dẫn tham khảo MicroLogix 1200 không phải tất cả các mô hình đều hỗ trợ đầu vào hình vuông đầy đủ từ các kênh đầu vào nhanh.

Q4: Có thể thêm I/O vào 1762-L24BWA không?

Có. MicroLogix 1200 hỗ trợ các mô-đun I / O mở rộng (series 1762) được kết nối thông qua cổng mở rộng bên phải. Các loại có sẵn bao gồm đầu vào kỹ thuật số, đầu ra kỹ thuật số (relay và transistor), đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu vào kỹ thuật số, đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu vào kỹ thuật số, đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹ thuật số, đầu vào kỹ thuật số, đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹ thuật số, đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹ thuật số, đầu vào kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹ thuật số, đầu ra kỹI/O tương tự, và các mô-đun đầu vào RTD / thermocouple.
