Bộ điều khiển logic khả trình PLC
>
|
| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | Allen Bradley |
| Chứng nhận | CE ROHS |
| Số mô hình | 1769-L16ER-BB1B |

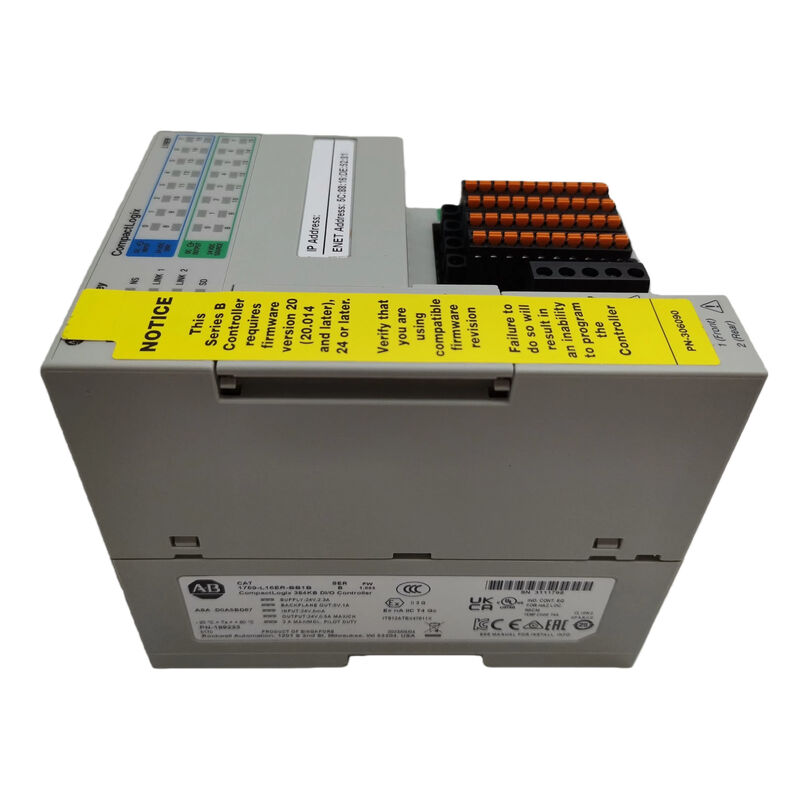

Bộ điều khiển 1769-L16ER-BB1B là bộ điều khiển CompactLogix 5370 L1 được thiết kế cho việc điều khiển máy nhỏ gọn qua EtherNet/IP.
Rockwell xác định đây là bộ điều khiển CompactLogix L16 với 384 KB bộ nhớ người dùng, tích hợp 16 đầu vào kỹ thuật số và 16 đầu ra kỹ thuật số, hai cổng Ethernet với khả năng DLR, tối đa 6 mô-đun mở rộng cục bộ, và một thẻ SD 1 GB đi kèm bộ điều khiển.
Hướng dẫn lắp đặt của Rockwell cũng cho thấy bộ điều khiển sử dụng nguồn điện danh định 24 VDC với dải điện áp đầu vào từ 10 đến 28,8 VDC, và cổng USB được sử dụng cho lập trình cục bộ tạm thời thay vì kết nối vĩnh viễn.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 1769-L16ER-BB1B |
| Nhà sản xuất | Allen-Bradley / Rockwell Automation |
| Loại sản phẩm | Bộ điều khiển CompactLogix 5370 L1 |
| Bộ nhớ người dùng | bộ nhớ 384 KB |
| I/O tích hợp | 16 DI (sink), 16 DO (source) |
| Cổng Ethernet | 2 |
| Tính năng mạng | Device Level Ring (DLR) |
| Số mô-đun mở rộng cục bộ tối đa | 6 |
| Nút EtherNet/IP | Lên đến 4 |
| Nguồn điện | 24 VDC danh định |
| Dải điện áp đầu vào | 10 đến 28,8 VDC |
| Thẻ SD | 1 GB đi kèm |
| Tùy chọn thẻ SD tối đa | Lên đến 2 GB |
| Lắp đặt | Ray DIN |
| Nhiệt độ hoạt động | -20 đến 60°C |
| Chỉ báo trạng thái | Đèn LED chỉ báo trạng thái |
Bộ điều khiển 1769-L16ER-BB1B rất phù hợp cho các cụm máy nhỏ gọn, hệ thống đóng gói, băng tải, thiết bị OEM mô-đun và các kiến trúc EtherNet/IP nhỏ nơi I/O tích hợp và Ethernet hai cổng hữu ích hơn bộ điều khiển dạng rack lớn.
Tài liệu CompactLogix 5370 L1 của Rockwell đặc biệt định vị dòng L1 cho các ứng dụng quy mô nhỏ đến trung bình cần số lượng trục thấp hơn, kích thước nhỏ gọn và khả năng mạng DLR tích hợp.
Điều này làm cho bộ điều khiển này đặc biệt thiết thực trong các máy có không gian tủ hạn chế nhưng vẫn yêu cầu điều khiển dựa trên Logix và tích hợp EtherNet/IP.
Giá trị của nó trong công việc bảo trì cũng mạnh mẽ không kém.
Khi một máy được thiết kế ban đầu dựa trên khung máy L16ER-BB1B, I/O tích hợp và khái niệm mở rộng POINT Bus, việc thay thế bằng cùng một mẫu thường bảo toàn bố cục tủ, cấu trúc mạng và các giả định dự án một cách sạch sẽ hơn so với việc chuyển sang một lớp bộ điều khiển khác.
Đây là một suy luận kỹ thuật dựa trên I/O tích hợp được công bố, khả năng mở rộng 6 mô-đun và kiến trúc hỗ trợ DLR của bộ điều khiển.
Đối với công việc thay thế, bộ điều khiển 1769-L16ER-BB1B nên được khớp với loại I/O tích hợp, lớp bộ nhớ, bố cục Ethernet và quy mô mở rộng cục bộ, không chỉ dựa trên tên họ CompactLogix.
Trong các hệ thống thực tế, các chi tiết quan trọng nhất là 16 đầu vào sink / 16 đầu ra source, bộ nhớ 384 KB, thiết kế DLR Ethernet kép, và dải nguồn 10 đến 28,8 VDC.
Khớp với cùng một mẫu bộ điều khiển thường là cách an toàn nhất để tránh thay đổi về dây nối, mạng và cấu hình.
Q1: 1769-L16ER-BB1B là loại bộ điều khiển gì?
Đây là bộ điều khiển CompactLogix 5370 L1 với I/O kỹ thuật số tích hợp, hai cổng Ethernet, và 384 KB bộ nhớ người dùng.
Về mặt thực tế, đây là bộ điều khiển Logix nhỏ gọn dành cho các máy EtherNet/IP quy mô nhỏ đến trung bình thay vì các hệ thống lớn dạng rack.
Q2: Nó phù hợp nhất với ứng dụng nào?
Nó phù hợp với các hệ thống tự động hóa nhỏ gọn như băng tải, máy đóng gói, bệ mô-đun và các cụm máy nơi không gian tủ hạn chế nhưng việc lập trình Logix và EtherNet/IP vẫn quan trọng.
Tài liệu bộ điều khiển L1 của Rockwell đặt rõ ràng dòng sản phẩm này vào các ứng dụng quy mô nhỏ đến trung bình với số lượng trục và I/O thấp hơn.
Q3: Tại sao DLR lại quan trọng trên bộ điều khiển này?
DLR giúp cải thiện khả năng phục hồi trong các mạng EtherNet/IP dạng vòng. Trong các cài đặt máy thực tế, điều đó có thể đơn giản hóa bố cục thiết bị và giảm ảnh hưởng của một đường mạng bị mất.
Q4: Tại sao cấu hình I/O tích hợp lại quan trọng?
Bởi vì cấu hình 16 DI / 16 DO tích hợp là một phần của cách máy ban đầu được đấu dây.
Việc thay thế bộ điều khiển bằng loại I/O hoặc kiểu đầu ra sai có thể gây ra các vấn đề ngay lập tức về đấu dây tại hiện trường và khởi động.
Q5: Cần kiểm tra những gì trước khi đặt hàng?
Kiểm tra mã sản phẩm đã lắp đặt, xác nhận bộ nhớ 384 KB, xác minh 16 đầu vào sink / 16 đầu ra source, và đảm bảo máy sử dụng cùng loại nguồn 24 VDC và bố cục Ethernet kép hỗ trợ DLR.
