| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | AB |
| Chứng nhận | CE ROHS |
| Số mô hình | 1769-L18ERM-BB1B |

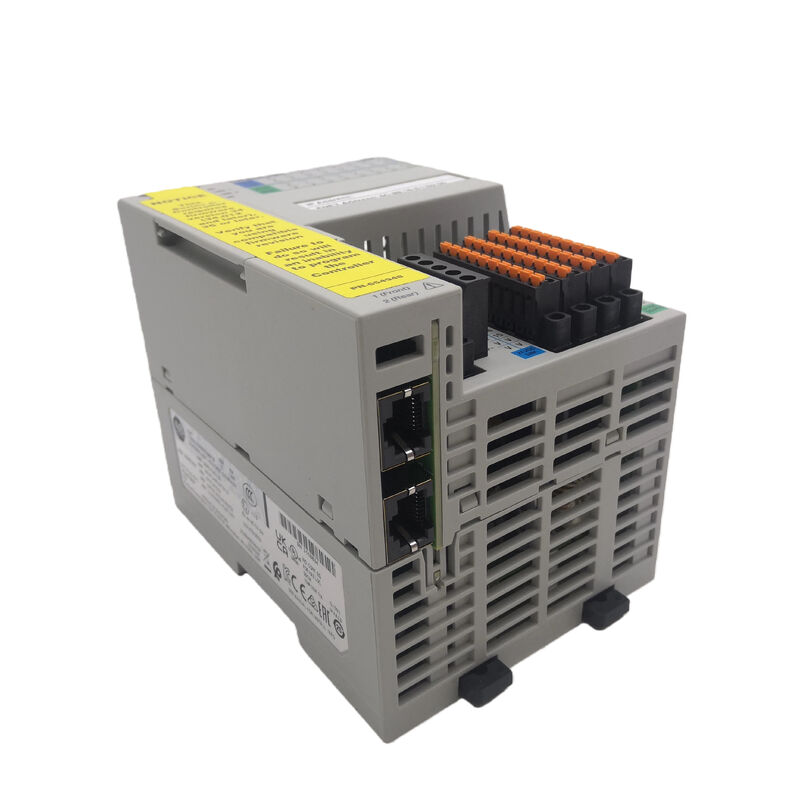

Các1769-L18ERM-BB1Blà mộtBộ điều khiển CompactLogix 5370 L1Được xây dựng để điều khiển máy nhỏ gọn nơi I / O nhúng, mạng EtherNet / IP và chuyển động tích hợp cần phải nằm trong một nền tảng bộ điều khiển nhỏ.
Rockwell và tài liệu tham khảo nhà phân phối mô tả mô hình này với512 KB bộ nhớ người dùng,Ethernet kép với khả năng vòng cấp thiết bị,16 đầu vào bồn rửa,16 đầu ra nguồn, hỗ trợ chotối đa 8 nút Ethernet/IP, vàChuyển động CIP 2 trục với động học.
Nó cũng sử dụng1734 POINT I/O backplaneđể mở rộng, điều này đặt nó vào một lớp mở rộng khác so với các bộ điều khiển L2 và L3 dựa trên Compact I / O lớn hơn.
| Parameter | Giá trị |
|---|---|
| Số phần | 1769-L18ERM-BB1B |
| Nhà sản xuất | Allen-Bradley / Rockwell Automation |
| Nhóm sản phẩm | 5370 L1 |
| Loại sản phẩm | Bộ điều khiển CompactLogix |
| Bộ nhớ người dùng | 512 KB |
| Các đầu vào nhúng | 16 DI (bồn rửa) |
| Các đầu ra nhúng | 16 DO (nguồn) |
| Cảng liên lạc | 1 USB, 2 Ethernet/IP |
| Topology Ethernet | Đường thẳng, Ngôi sao, Vòng cấp thiết bị |
| Các nút Ethernet | 8 |
| Sự mở rộng tối đa | 8 mô-đun I/O POINT |
| Khả năng di chuyển | Chuyển động CIP 2 trục với động học |
| Điện vào | 24 VDC |
Bộ điều khiển này phù hợp vớihệ thống đóng gói nhỏ gọn, máy vận chuyển, trạm xử lý vật liệu, trượt OEM và các tế bào máy nhỏ dựa trên Ethernetnơi một nền tảng Logix hạn chế nhưng có khả năng là phù hợp.
Sự kết hợp củaI/O nhúng,Ethernet kép, vàDi chuyển 2 trụclàm cho nó đặc biệt thực tế trong các máy cần tích hợp chặt chẽ giữa trình tự cơ bản và điều khiển chuyển động ánh sáng mà không cần chuyển sang một gia đình bộ điều khiển lớn hơn.
Hồ sơ ứng dụng đó là một suy luận kỹ thuật được rút ra từ các đặc điểm bộ nhớ, nút, chuyển động và điểm I / O được công bố của bộ điều khiển.
Đối với công việc thay thế, 1769-L18ERM-BB1B nên được khớp vớiloại I/O nhúng, khái niệm mở rộng POINT I/O, bố cục Ethernet và khả năng chuyển động, không chỉ bằng tên họ CompactLogix.
Trong các hệ thống thực tế, các chi tiết quan trọng là16 đầu vào bể / 16 đầu ra nguồn,Kiến trúc L1, vàDi chuyển CIP 2 trụckhả năng.
Khớp với cùng một bộ điều khiển thường bảo tồn cả hệ thống dây cắm máy và cấu trúc dự án sạch hơn so với di chuyển đến một lớp Logix khác.
Q1: Loại bộ điều khiển nào là 1769-L18ERM-BB1B?
Đó là mộtBộ điều khiển CompactLogix 5370 L1với I / O kỹ thuật số nhúng, Ethernet kép và khả năng chuyển động tích hợp.
Trong thực tế, nó nhằm mục đích điều khiển máy móc nhỏ gọn hơn là các hệ thống giá đỡ mô-đun lớn.
Q2: Ứng dụng nào phù hợp nhất?
Nó phù hợp.Máy nhỏ đến trung bìnhcần điều khiển EtherNet / IP, dấu chân nhỏ gọn, và chuyển động tích hợp ánh sáng.
Đây là một kết luận kỹ thuật dựa trên các512 KB bộ nhớ,Thang 8-node EtherNet/IP, vàDi chuyển 2 trụckhả năng.
Q3: Tại sao hỗ trợ POINT I / O quan trọng ở đây?
Bởi vì điều khiển này mở rộng thông qua1734 POINT I/O backplane, không phải thông qua phong cách mở rộng I / O Compact lớn hơn được sử dụng trên một số mô hình CompactLogix khác.
Điều đó ảnh hưởng đến cách máy được kết nối và cách bộ điều khiển phù hợp với kiến trúc ban đầu.
Q4: Tại sao chuyển động CIP 2 trục quan trọng?
Bởi vì nó cho phép bộ điều khiển xử lý các nhiệm vụ chuyển động cơ bản trực tiếp qua EtherNet / IP.
Trong thiết kế máy móc thực tế, điều đó có thể làm giảm nhu cầu về một bộ xử lý chuyển động riêng biệt trong các hệ thống nhỏ hơn.
Q5: Điều gì nên được kiểm tra trước khi đặt hàng?
Kiểm tra mã điều khiển được cài đặt, xác nhậnL1 / POINT I/Okiến trúc, xác minh16 DI / 16 DOyêu cầu I / O nhúng, và đảm bảo ứng dụng phụ thuộc vào cùng mộtDi chuyển 2 trụcvàDLR Ethernet képbố trí.
