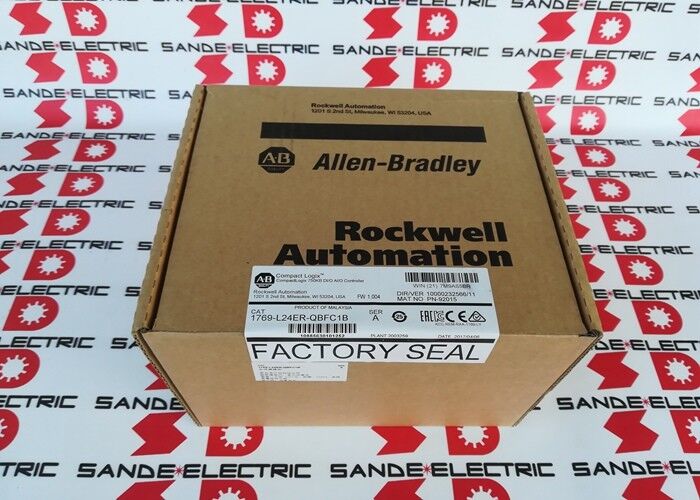

Allen Bradley 1769-L24ER-QBFC1B 1769L24ERQBFC1B mới và gốc

Bộ điều khiển CompactLogix 1769-L24ER-QBFC1B của Allen-Bradley

Tổng quan

Bộ điều khiển 1769-L24ER-QBFC1B là một bộ điều khiển CompactLogix 5370 L2 được thiết kế cho các ứng dụng máy nhỏ gọn cần sự đa dạng về I/O tích hợp hơn so với bộ điều khiển kỹ thuật số nhúng cơ bản.

Dữ liệu cấu hình Rockwell và các tham chiếu sản phẩm công nghiệp mô tả nó với bộ nhớ người dùng 750 KB, cổng EtherNet/IP kép với khả năng DLR, 16 đầu vào DC, 16 đầu ra DC, 4 đầu vào analog đa năng, 2 đầu ra analog, 4 bộ đếm tốc độ cao, và hỗ trợ cho tối đa 4 mô-đun Compact I/O 1769 cục bộ được công bố của bộ điều khiển.

Nó cũng bao gồm một thẻ SD 1 GB, hỗ trợ tối đa 2 GB, và sử dụng nguồn cung cấp nhúng 24 VDC được công bố của bộ điều khiển.

Dữ liệu kỹ thuật

Giá trị ứng dụng

Bộ điều khiển này phù hợp với khung máy OEM, thiết bị đóng gói, trạm xử lý nhỏ gọn, cụm máy và bảng điều khiển tự động hóa nơi cả tín hiệu kỹ thuật số và analog phải được xử lý trực tiếp từ thân bộ điều khiển.

Ưu điểm thực tế mạnh mẽ nhất của nó là sự kết hợp I/O kỹ thuật số nhúng, I/O analog, đếm tốc độ cao và Ethernet kép trong một thiết bị nhỏ gọn, có thể giảm số lượng mô-đun và đơn giản hóa thiết kế tủ điện.

Sự phù hợp ứng dụng đó là một suy luận kỹ thuật dựa trên sự kết hợp I/O nhúng được công bố và giới hạn mở rộng cục bộ của bộ điều khiển.

Quan điểm thay thế và lựa chọn

Đối với công việc thay thế, bộ điều khiển 1769-L24ER-QBFC1B nên được khớp với sự kết hợp I/O nhúng, khả năng analog, cấu trúc Ethernet và quy mô mở rộng cục bộ, không chỉ theo tên dòng CompactLogix.

Về mặt thực tế, các chi tiết quan trọng là bộ nhớ 750 KB, cấu trúc analog I/O kỹ thuật số 16/16, cấu trúc analog 4 AI / 2 AO, và giới hạn mở rộng Compact I/O 4 mô-đun.

Khớp với cùng một mô hình thường là cách an toàn nhất để bảo tồn cả dây nối trường và vai trò của bộ điều khiển trong máy.

Câu hỏi thường gặp

Q1: 1769-L24ER-QBFC1B là loại bộ điều khiển nào?
Đây là một bộ điều khiển CompactLogix 5370 L2 với I/O kỹ thuật số và analog nhúng, Ethernet kép và khả năng mở rộng Compact I/O cục bộ.

Q2: Ứng dụng nào phù hợp nhất với nó?
Nó phù hợp với hệ thống máy nhỏ gọn cần xử lý kỹ thuật số và analog trên bo mạch mà không cần thêm mô-đun analog riêng ngay lập tức.

Hồ sơ sử dụng đó là một suy luận kỹ thuật dựa trên sự kết hợp I/O nhúng được công bố và quy mô nhỏ gọn của bộ điều khiển.

Q3: Tại sao các kênh analog lại quan trọng trên mẫu này?
Bởi vì 4 đầu vào analog đa năng và 2 đầu ra analog tích hợp cho phép bộ điều khiển hỗ trợ các tác vụ cảm biến hỗn hợp và vòng lặp điều khiển trực tiếp.

Trong các tủ điện thực tế, điều đó có thể giảm việc sử dụng khe cắm và đơn giản hóa bố cục phần cứng.

Q4: Tại sao bộ đếm tốc độ cao lại quan trọng ở đây?
Bởi vì chúng cho phép bộ điều khiển xử lý các đầu vào xung kỹ thuật số nhanh chóng mà không yêu cầu mô-đun đếm riêng cho nhiều ứng dụng nhỏ gọn.

Đây là một suy luận kỹ thuật dựa trên 4 bộ đếm tốc độ cao được công bố của bộ điều khiển.

Q5: Cần kiểm tra những gì trước khi đặt hàng?
Kiểm tra mã bộ điều khiển đã cài đặt, xác nhận lớp bộ nhớ 750 KB, xác minh sự kết hợp I/O kỹ thuật số và analog cần thiết, và đảm bảo máy sử dụng cùng một cấu hình mở rộng cục bộ 4 mô-đun và cấu hình Ethernet kép DLR.
