| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | Allen Bradley |
| Chứng nhận | CE ROHS |
| Số mô hình | 1769-L30ER |
Dòng CompactLogix 5370 L3 bao gồm một số biến thể có cùng bộ nhớ 1MB, EtherNet / IP kép và 8 thông số kỹ thuật khe I / O cục bộ.Sự khác biệt là chức năng hơn là dựa trên năng lực:
| Biến thể | Đề xuất | Supercap (RTC) | Sử dụng điển hình |
|---|---|---|---|
| 1769-L30ER (đây) | Không. | Vâng. | Tiếp tục tiêu chuẩn, không nguy hiểm |
| 1769-L30ERM | Có (4 trục CIP) | Vâng. | Điều khiển chuyển động CIP |
| 1769-L30ER-NSE | Không. | Không. | Các vị trí nguy hiểm (Cl.I Div.2) |
1769-L30ER là cấu hình L3 cơ bản: mạng EtherNet / IP đầy đủ và khả năng DLR, bộ nhớ chương trình 1MB, 8 khe cắm mở rộng, Ethernet kép với DLR nhưng không có khả năng trục chuyển động CIP.Đối với điều khiển máy, trình tự, quản lý I / O phân tán và kết nối HMI mà không có sự phối hợp trục servo, L30ER cung cấp bộ tính năng hoàn chỉnh với chi phí thấp hơn so với L30ERM có khả năng chuyển động.
Supercapacitor tích hợp giữ lại giá trị đồng hồ thời gian thực (RTC) trong khi mất điện, một tính năng vắng mặt trong biến thể NSE.làm cho tiêu chuẩn L30ER trở thành thông số kỹ thuật chính xác cho các ứng dụng không nguy hiểm cần dữ liệu có dấu thời gian chính xác hoặc thực hiện chương trình dựa trên thời gian sau khi khôi phục điện.
| Parameter | Giá trị |
|---|---|
| Bộ nhớ người dùng | 1 MB |
| Cổng Ethernet | 2 × EtherNet/IP với DLR |
| Nghị định thư | EtherNet/IP, CIP Motion, CIP Sync, Modbus TCP |
| Max. EtherNet/IP Nodes | 16 |
| Sự mở rộng I / O tại địa phương | Tối đa 8 × 1769 |
| Quét điển hình | < 1ms (chương trình nhỏ) |
| Nhiệm vụ | 32 / 100 chương trình mỗi |
| Cung cấp | DC 24V (± 20%) |

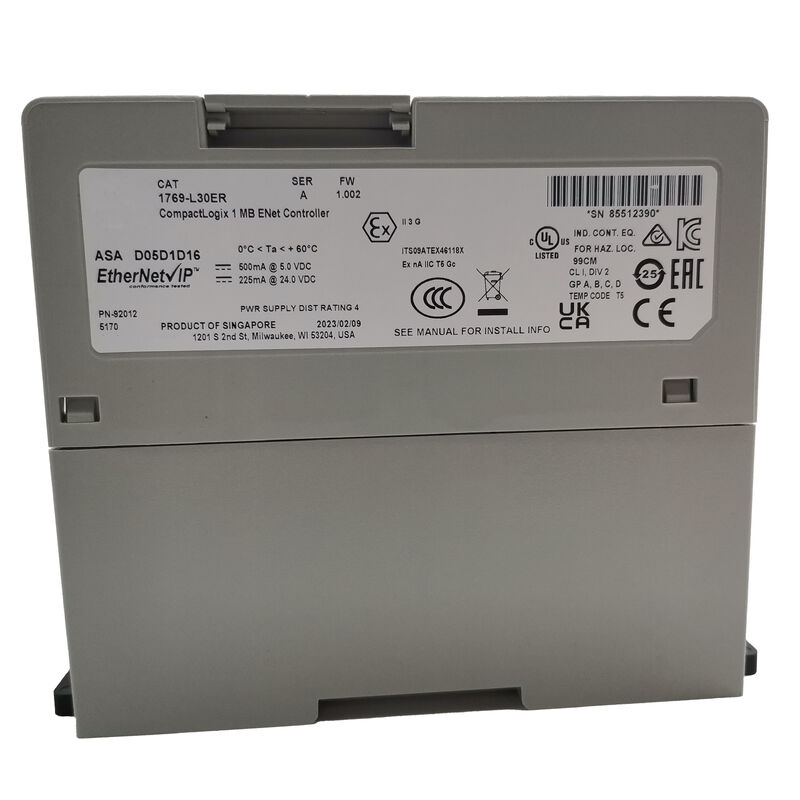

| Hiện tại | 500mA @ 5V; 225mA @ 24V |
| Sức mạnh | 4.5W tối đa |
| Kích thước | 130 × 80 × 110mm (H × W × D) |
| Xếp hạng IP | IP20 |
| Sự cô lập | 30V liên tục |
| An toàn | SIL2 / PLd (với I/O an toàn) |
| Lắp đặt | DIN đường ray hoặc bảng điều khiển |
1769-L30ER hỗ trợ CIP Sync, phân phối một tham chiếu thời gian chung trên tất cả các thiết bị EtherNet / IP trong mạng bằng cách sử dụng IEEE 1588 Precision Time Protocol.dấu thời gian trên các sự kiện được ghi lại tại các nút khác nhau ổ đĩaĐối với phân tích sau sự kiện và theo dõi sản xuất,điều này làm cho chuỗi các sự kiện trên toàn hệ thống phân tán dễ đọc và đáng tin cậy.
Dòng đóng gói tốc độ cao:CIP Motion xử lý đồng bộ hóa servo; CIP Sync đóng dấu thời gian cho mọi sự kiện trên đường dây.
Hệ thống kho tự động:Đàn cẩu xếp chồng, máy vận chuyển và máy quét mã vạch hoạt động như các nút EtherNet / IP dưới sự phối hợp của L30ER. Tối đa 16 thiết bị trên vòng; DLR bảo vệ chống lỗi cáp.
Trạm xử lý nước:Cảm biến mức độ, máy đo lưu lượng và thiết bị điều khiển van bơm trên các trạm I / O phân tán.
Hệ thống đa bộ điều khiển hợp tác:The L30ER runs as a local intelligent node within a larger ControlLogix or CompactLogix network — managing a machine section's local I/O while exchanging data with the system-level controller via EtherNet/IP.
Q1: Sự khác biệt thực tế giữa 1769-L30ER và 1769-L30ERM là gì?
L30ERM thêm khả năng điều khiển CIP Motion (4 trục servo) vào cùng một nền tảng phần cứng.L30ER không có chức năng CIP Motion nó không thể điều khiển các ổ servo Kinetix như các trục chuyển động CIP phối hợpNếu ứng dụng chỉ yêu cầu điều khiển rời rạc và quy trình (không có điều phối chuyển động servo), L30ER là thông số kỹ thuật chính xác và hiệu quả hơn về chi phí.cần L30ERM.
Q2: Phần mềm lập trình nào kết nối với 1769-L30ER?
Studio 5000 Logix Designer là môi trường lập trình cho gia đình CompactLogix 5370.Studio 5000 hỗ trợ biểu đồ thang1769-L30ER hỗ trợ phiên bản Logix Designer 20 trở lên.
Q3: Có bao nhiêu điểm I / O địa phương được cung cấp bởi 8 mô-đun mở rộng?
Số điểm phụ thuộc vào các mô-đun I/O 1769 Compact cụ thể được chọn.Các mô-đun 32 điểm mật độ cao trong tất cả 8 khe cắm cung cấp 256 điểm I / O cục bộGiới hạn 8 khe là hạn chế phần cứng; trong giới hạn đó, lựa chọn mô-đun xác định tổng số điểm.
Q4: Đơn vị cách ly liên tục 30V được sử dụng để làm gì?
Sự cô lập liên tục 30V là điện áp tiêu chuẩn cho cách nhiệt cơ bản giữa USB, Ethernet và giao diện bus nội bộ của bộ điều khiển.Nó xác định sự tách biệt điện bảo vệ chống lại sự khác biệt điện áp chế độ chung giữa bộ điều khiển và các thiết bị được kết nốiTrong thực tế, chỉ số này có nghĩa là các cổng truyền thông của bộ điều khiển không bị cô lập cho các ứng dụng điện áp caoCần sử dụng phần cứng cách ly thích hợp giữa bộ điều khiển và dây điện trường.
