Bộ điều khiển logic khả trình PLC
>
|
| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | AB |
| Chứng nhận | CE ROHS |
| Số mô hình | 1769-L33ER |

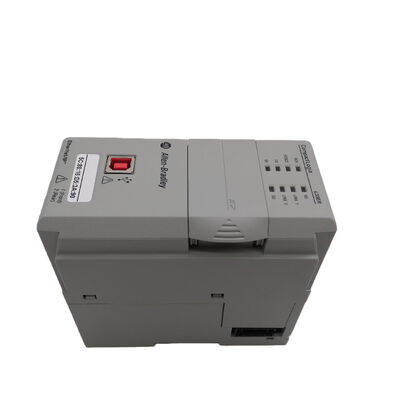

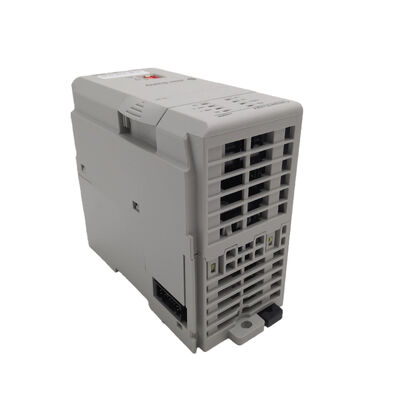

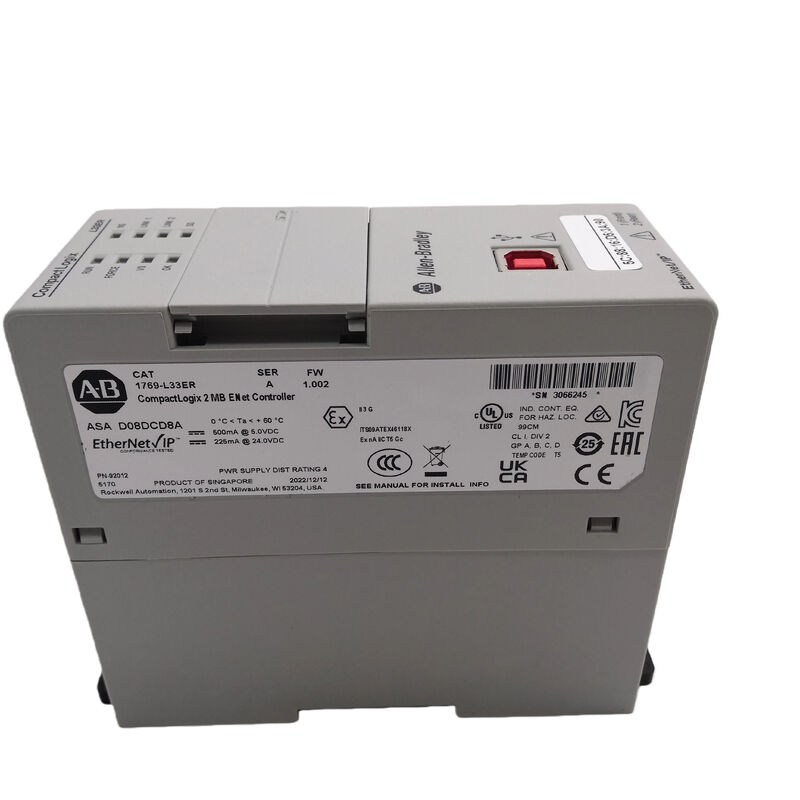

Các1769-L33ERlà mộtBộ điều khiển Ethernet CompactLogix 5370 L3Được thiết kế cho các hệ thống điều khiển Logix mô-đun cần giao tiếp EtherNet / IP hai cổng mà không có chuyển động tích hợp theo quy mô của các mô hình chuyển động cao hơn.
Trang sản phẩm chính thức của Rockwell xác định nó là mộtCompactLogix 2 MB ENet Controller, trong khi 5370 L3 danh sách hồ sơ sản phẩm2 MB bộ nhớ người dùng,Ethernet kép với khả năng DLR,16 mô-đun mở rộng địa phương, và32 nút EtherNet/IP.
Bộ điều khiển cũng bao gồmUSBkết nối và được định vị cho các ứng dụng máy nhỏ đến vừa.
| Parameter | Giá trị |
|---|---|
| Số phần | 1769-L33ER |
| Nhà sản xuất | Allen-Bradley / Rockwell Automation |
| Loại sản phẩm | Bộ điều khiển Ethernet CompactLogix 5370 L3 |
| Bộ nhớ người dùng | 2 MB |
| Truyền thông | Ethernet, USB |
| Cổng Ethernet | 2 EtherNet/IP |
| Tính năng mạng | Khả năng DLR |
| Các mô-đun mở rộng địa phương | 16 |
| Các điểm I/O mở rộng địa phương | 512 |
| Các nút EtherNet/IP | 32 |
| Độ sâu | 105 mm |
| Sự cô lập | 30V, cách điện cơ bản liên tục |
| Tình trạng vòng đời | Người trưởng thành hoạt động |
Bộ điều khiển này phù hợp vớitủ tự động hóa mô-đun, thiết bị đóng gói, hệ thống xử lý vật liệu, trượt quy trình và máy OEM dựa trên EtherNet / IPtrong đó bộ điều khiển phải quản lý quy mô I / O vừa phải và kiến trúc Ethernet linh hoạt.
Giá trị mạnh nhất của nó là trong các dự án đã phụ thuộc vào điều khiển Ethernet CompactLogix,bởi vì thay thế cùng một lớp bộ điều khiển thường giữ lại cấu trúc dự án ban đầu và bố cục mạng thiết bị với sự gián đoạn ít hơn.
Đây là một suy luận kỹ thuật dựa trên kích thước bộ nhớ được công bố của mô hình, giới hạn mở rộng cục bộ và kiến trúc dual-Ethernet.
Đối với các công việc thay thế, 1769-L33ER nên phù hợp vớikích thước bộ nhớ, quy mô mở rộng cục bộ và kiến trúc Ethernet, không chỉ theo gia đình sản phẩm.
Trong các hệ thống thực tế, các vấn đề thực tế làLớp bộ nhớ 2 MB,16 mô-đun mở rộng địa phương, vàDLR EtherNet/IP képcấu trúc.
Khớp với cùng một mô hình thường là cách sạch nhất để tránh cấu hình và thay đổi mạng trong quá trình thay thế.
Q1: Loại bộ điều khiển nào là 1769-L33ER?
Đó là mộtBộ điều khiển Ethernet CompactLogix 5370 L3với2 MB bộ nhớ,EtherNet/IP kép, vàUSBkết nối.
Q2: Ứng dụng nào phù hợp nhất?
Nó phù hợp.Hệ thống máy kết nối mạng cỡ nhỏ đến trung bìnhdựa trên EtherNet / IP và I / O Compact mô-đun nhưng không cần quy mô chuyển động lớn hơn của các mô hình chuyển động 5370 L3 cao cấp hơn.
Q3: Tại sao bộ nhớ 2 MB lại quan trọng?
Bởi vì bộ nhớ bộ điều khiển ảnh hưởng đến bao nhiêu logic, xử lý dữ liệu và quản lý trạng thái máy có thể được giữ trong một dự án.
Về mặt thực tế, nó giúp xác định quy mô của máy mà bộ điều khiển có thể hỗ trợ thoải mái.
Q4: Tại sao cổng Ethernet kép quan trọng ở đây?
Chúng hỗ trợ mạng EtherNet / IP và bố cục DLR trong các hệ thống máy nhỏ gọn.
Trong các cài đặt thực tế, thiết kế mạng thường quan trọng như bộ nhớ CPU hoặc kích thước rack.
Q5: Điều gì nên được kiểm tra trước khi đặt hàng?
Kiểm tra mã điều khiển được cài đặt, xác nhận2 MBlớp bộ nhớ, xác minh16 mô-đunyêu cầu mở rộng cục bộ, và đảm bảo máy hiện có sử dụng cùng một bố cục Ethernet CompactLogix kép.
