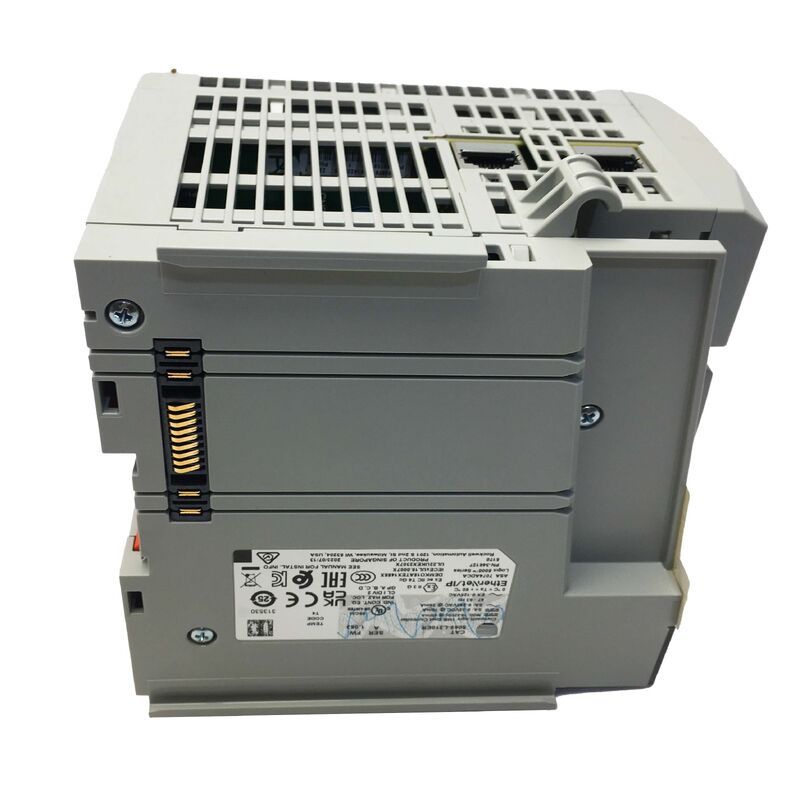

Allen-Bradley 5069-L310ER CompactLogix 5380 PLC
1MB EtherNet/IP Motion Controller, Series A
Kiểm soát tầm trung mà không thỏa hiệp tầm trung
Việc chuyển từ PLC cấp nhập cảnh sang rack ControlLogix đầy đủ liên quan đến chi phí đáng kể, không gian tủ và thời gian kỹ thuật.
CácAllen-Bradley 5069-L310ERlà mộtBộ điều khiển CompactLogix 5380thu hẹp khoảng cách này bằng cách cung cấp sức mạnh xử lý, kiến trúc mạng và dung lượng I / O cần thiết cho máy và tự động hóa quy trình tầm trung,trong một gói gắn trên đường ray DIN phù hợp với ngân sách thực tế.
- Series Ađơn vị với1MB bộ nhớ người dùng
- Máy vi xử lý bốn lõiđể tăng hiệu suất
- Cổng IP/EtherNet 1Gb képvà một cổng USB
- Hỗ trợ lên đến8 mô-đun I/O nhỏ gọn 5069 địa phươngvà24 nút EtherNet/IP
- Chương trình độc quyền thông quaStudio 5000 Logix Designer
Thông số kỹ thuật
| Parameter | Giá trị |
|---|
| Số phần | 5069-L310ER |
| Dòng | A |
| Gia đình | CompactLogix 5380 |
| Bộ nhớ người dùng | 1 MB |
| Bộ xử lý | Quad Core |
| Cổng EtherNet/IP | 2 × 1 Gb |
| Cổng USB | 1 × Type B 2.0 toàn tốc độ |
| Truyền thông | EtherNet/IP, USB |
| Các nút EtherNet/IP | Tối đa 24 |
| Các mô-đun I/O địa phương | Tối đa 8 (5069 Compact I/O) |
| Các trục chuyển động | 0 |
| Nhiệm vụ | 32 (tối đa 1.000 chương trình mỗi nhiệm vụ) |
| Nguồn cung cấp điện MOD | 18-32V DC |
| Nguồn cung cấp điện SA | 0-32V DC / 0-240V AC, 47-63Hz |
| ATEX/IECEx Max | 125V AC |
| Ethernet Isolation | 300V liên tục; không có cách ly giữa các cổng ENET |
| Topology mạng | Đường thẳng, sao, Vòng cấp thiết bị (DLR) |
| Tốc độ Ethernet | 10 / 100 / 1,000 Mbps (toàn bộ) |
| Bộ nhớ không dễ bay hơi | Thẻ SD 2GB (1784-SD2, đã xuất) |
| Chiều cao | 123mm (4.84") |
| Độ sâu | 136.81mm (5.39") |
| Nhiệt độ hoạt động | 0-60°C (32-140°F) |
| Nhiệt độ lưu trữ | -40-85°C (-40-185°F) |
| Độ ẩm tương đối | 5-95% (không ngưng tụ) |
| Phần mềm lập trình | Studio 5000 Logix Designer |
Khả năng cổng IP/EtherNet 1Gb kép
Các bộ điều khiển cổng duy nhất buộc phải thỏa hiệp: chạy mạng I / O và lưu lượng HMI / SCADA trên cùng một phân đoạn hoặc thêm một công tắc không được quản lý với các hạn chế topology.
CácCổng 1Gb kép của 5069-L310ERloại bỏ sự thỏa hiệp này. Một cổng có thể quản lý mạng I / O máy trong khi cổng khác kết nối với xương sống Ethernet của nhà máy.Nhẫn cấp thiết bị (DLR)topology cho sự dư thừa mạng chịu lỗi, đảm bảo hoạt động liên tục ngay cả khi có một lần cắt cáp.
Cácthông số kỹ thuật cách lylà rất quan trọng: cách ly liên tục 300V giữa cổng Ethernet và bộ điều khiển nội bộ, nhưngkhông có cách ly giữa hai cổng Ethernet. Sự liên tục điện này là tiêu chuẩn cho các bộ điều khiển có khả năng DLR và quan trọng đối với việc lập nền bảng và lập kế hoạch định tuyến cáp.
Quad-Core Processing và Task Execution
Bộ vi xử lý bốn lõi trong thế hệ 5380 đại diện cho một sự cải tiến đáng kể so với kiến trúc một lõi trong các gia đình CompactLogix trước đó.
Điều này dẫn đếnthời gian quét nhanh hơn, xử lý tốt hơn nhiều nhiệm vụ đồng thời và tăng khả năng điều khiển chuyển động, ghi lại dữ liệu và các ứng dụng liên lạc chuyên sâu mà không làm suy giảm thời gian quét.
Bộ điều khiển hỗ trợ32 nhiệm vụvới tối đa1, 000 chương trình cho mỗi nhiệm vụ- cung cấp sự linh hoạt về tổ chức cho các máy phức tạp với nhiều chế độ chức năng, quản lý công thức và điều khiển đa khu vực phối hợp mà không cần khung ControlLogix.
5069 Khả năng tương thích I/O nhỏ
5069-L310ER sử dụng5069 I/O compactgia đình mô-đun không phải là các mô-đun 1769 cũ hơn từ các thế hệ CompactLogix trước đó.
Các mô-đun 5069 tính năngTruyền thông máy bay cao tốc, yếu tố hình thức nhỏ hơn mỗi điểm, và các tính năng bảo mật nâng cao bao gồm firmware được ký tên kỹ thuật số, phát hiện thay đổi dựa trên bộ điều khiển,và kiểm soát truy cập dựa trên vai trò cho các thói quen và hướng dẫn bổ sung.
Bộ điều khiển hỗ trợ lên đến8 mô-đun 5069 địa phươngtrực tiếp, với I / O bổ sung có sẵn thông qua các mô-đun phân tán trên mạng EtherNet / IP lên đến tổng cộng 24 nút.
Tính linh hoạt của nguồn cung cấp điện
CácNăng lượng MOD(đồ cung cấp mô-đun điều khiển) cần18-32V DC¢ tương thích với các nguồn cấp bảng điều khiển 24V DC tiêu chuẩn.
CácSức mạnh SA(Điều kiện cung cấp điện áp cho mô-đun I/O) chấp nhận cả DC (0-32V) và AC (0-240V ở tần số 47-63Hz), cung cấp tính linh hoạt để cung cấp năng lượng cho các thiết bị trường với các yêu cầu điện áp khác nhau từ cùng một khung I/O.
Đối vớiATEX/IECExThiết bị, nguồn cung cấp SA được giới hạn trongTối đa 125V ACmột cân nhắc quan trọng trong quá trình thiết kế tấm cho các thiết bị khu vực nguy hiểm.
Câu hỏi thường gặp
Phần mềm lập trình nào cần thiết cho 5069-L310ER?
5069-L310ER được lập trình bằng cách sử dụngStudio 5000 Logix Designer. Phần mềm RSLogix 5000 cũ không tương thích với nền tảng CompactLogix 5380. Kiểm tra môi trường lập trình của bạn hiện tại trước khi nâng cấp từ các hệ thống CompactLogix cũ.
Máy điều khiển này hỗ trợ bao nhiêu module I/O và các nút EtherNet/IP?
5069-L310ER hỗ trợ lên đến8 mô-đun I/O nhỏ gọn 5069 địa phươngtrên nền và lên đến24 nút EtherNet/IPCác nút bao gồm các bộ chuyển đổi I / O từ xa, ổ đĩa, HMI và các thiết bị EtherNet / IP khác được kết nối với cảng Ethernet.
Máy điều khiển này có thể xử lý các trục điều khiển chuyển động không?
Các5069-L310ER được đánh giá cho 0 trục chuyển độngĐối với các ứng dụng yêu cầu điều khiển trục chuyển động CIP,Các bộ điều khiển 5069-L320ER hoặc 5380 công suất cao hơn với khả năng chuyển động là lựa chọn thích hợp trong cùng một gia đình sản phẩm.
Các topology mạng nào được hỗ trợ bởi EtherNet / IP kép?
Hai cổng Ethernet hỗ trợVòng thẳng, sao và vòng cấp thiết bị (DLR)DLR cung cấp dung nạp lỗi mạng nếu một sự cố cáp duy nhất xảy ra ở bất kỳ nơi nào trên vòng, lưu lượng truy cập sẽ tự động chuyển hướng và mạng I / O tiếp tục hoạt động.Đây là một lợi thế đáng tin cậy đáng kể cho các ứng dụng mà thời gian ngừng hoạt động không được lên kế hoạch là tốn kém.
Có phải 5069-L310ER tương thích ngược với 1769 CompactLogix I / O module?
Không. 5069-L310ER sử dụng5069 Phương tiện I/O nhỏ gọn- Nó không tương thích với các mô-đun I/O 1769 được sử dụng trong các bộ điều khiển CompactLogix 1769-L3x trước đó.Các mô-đun I/O phải được thay thế cùng với bộ điều khiển.
Allen-Bradley 5069-L310ER là bộ điều khiển Rockwell Automation CompactLogix 5380.
