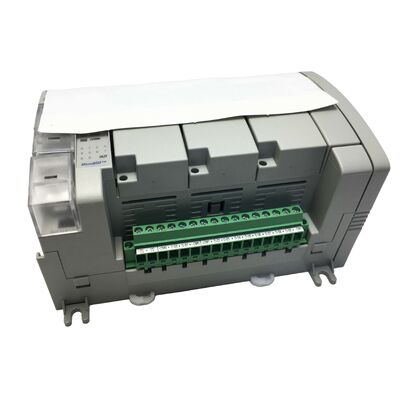

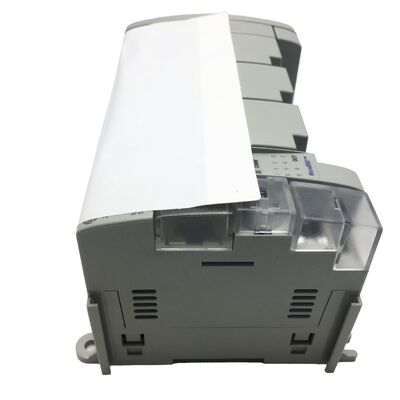

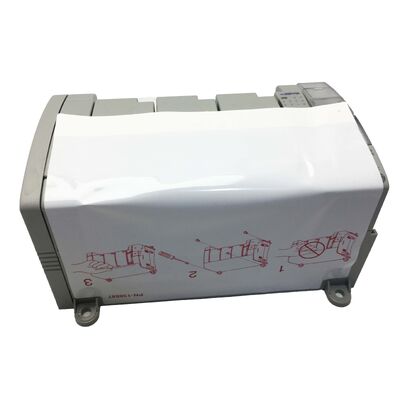

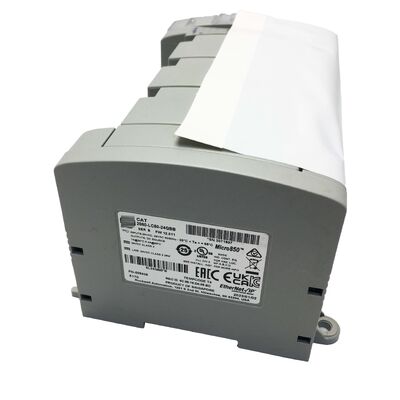

Allen-Bradley 2080-LC50-24QBB | PLC Micro 850
Bộ điều khiển logic có thể lập trình 24 I/O, Ethernet, Điều khiển Chuyển động Tốc độ Cao
Mã sản phẩm: 2080-LC50-24QBB
Nhà sản xuất: Allen-Bradley (Rockwell Automation)
Dòng sản phẩm: Micro 850
UPC: 884951711709
Tình trạng: Có sẵn mới / đã tân trang / hàng tồn kho
Tổng quan sản phẩm
Allen-Bradley 2080-LC50-24QBB là bộ điều khiển logic có thể lập trình độc lập tầm trung thuộc dòng Micro 850 của Rockwell Automation. Nền tảng bộ điều khiển này thu hẹp khoảng cách giữa dòng Micro 820 cấp nhập và dòng CompactLogix tiên tiến hơn, làm cho nó trở nên lý tưởng cho các ứng dụng tự động hóa máy móc quy mô nhỏ đến trung bình yêu cầu không gian nhỏ gọn, kết nối Ethernet tích hợp và khả năng điều khiển chuyển động thực sự trong một thiết bị duy nhất.
Với 14 đầu vào, 10 đầu ra, cổng Ethernet RJ45 tích hợp, giao diện cấu hình USB và hỗ trợ lên đến 4 mô-đun I/O mở rộng (mở rộng tổng số điểm I/O kỹ thuật số lên 132 điểm), 2080-LC50-24QBB mang lại hiệu suất có thể mở rộng, phát triển cùng với yêu cầu ứng dụng của bạn.
Thông số kỹ thuật chính
| Thông số |
Giá trị |
| Mã sản phẩm |
2080-LC50-24QBB |
| Dòng sản phẩm |
Micro 850 |
| Tổng số I/O cơ bản |
24 (14 vào / 10 ra) |
| Điện áp đầu vào |
12/24V DC Sink/Source |
| Loại đầu ra |
24V DC Source |
| Đầu vào tốc độ cao |
8 (Đầu vào 0-7) |
| Đầu ra tốc độ cao |
2 (Đầu ra 0-1) |
| Tần số tối đa HSC |
100 kHz |
| Bộ đếm tốc độ cao |
4 HSC |
| Trục chuyển động (PTO) |
2 |
| Khe cắm mô-đun mở rộng cơ bản |
3 |
| Mô-đun I/O mở rộng |
Lên đến 4 |
| Số I/O kỹ thuật số tối đa |
132 |
| Cổng nối tiếp |
1 * RS-232/485 (không cách ly) |
| Cổng cấu hình |
1 * USB Type B |
| Cổng Ethernet |
1 * RJ45 |
| Đầu vào nguồn |
20.4-26.4V DC (Cấp 2 / LVLC) |
| Cân nặng |
0.43 kg |
Khả năng I/O nâng cao
2080-LC50-24QBB có tám đầu vào tốc độ cao có khả năng hoạt động ở tần số lên đến 100 kHz thông qua các bộ đếm tốc độ cao tích hợp. Các đầu vào này đóng vai trò là đầu vào bộ mã hóa vuông góc, bộ đếm xung hoặc kênh đo tần số, cung cấp tài nguyên phần cứng đáng kể mà không cần mô-đun mở rộng.
Hai đầu ra tốc độ cao hoạt động như các kênh đầu ra xung (PTO) để điều khiển các trục định vị bước hoặc servo. Khi kết hợp với đầu vào HSC cho phản hồi bộ mã hóa, điều này cho phép định vị vòng kín cơ bản hoặc điều khiển trục bước vòng hở độc lập trực tiếp từ thiết bị cơ bản.
Tính năng kết nối
Cổng Ethernet RJ45 tích hợp hỗ trợ giao thức EtherNet/IP để tích hợp với các mạng do Rockwell quản lý, giao tiếp bảng HMI và truy cập chương trình từ xa. Cổng USB Type B cung cấp khả năng lập trình và cấu hình đáng tin cậy thông qua phần mềm Connected Components Workbench, trong khi cổng nối tiếp RS-232/485 phù hợp với giao tiếp thiết bị cũ và giao diện đo lường.
Khả năng mở rộng
Hỗ trợ lên đến bốn mô-đun I/O mở rộng dòng 2080 mở rộng dung lượng I/O kỹ thuật số lên 132 điểm. Các tùy chọn mở rộng bao gồm I/O tương tự, I/O kỹ thuật số bổ sung, đầu vào nhiệt độ cặp nhiệt điện và RTD, và các mô-đun chức năng chuyên dụng. Ba khe cắm mở rộng tích hợp chấp nhận các cổng nối tiếp bổ sung, kênh HSC và đầu vào tương tự để tăng cường chức năng.
Phạm vi ứng dụng
Lý tưởng cho các ứng dụng điều khiển máy độc lập bao gồm máy đóng gói, hệ thống băng tải, trạm lắp ráp nhỏ, bàn thử nghiệm và bảng điều khiển bơm/quạt. Yêu cầu nguồn 24V DC và phân loại nguồn Cấp 2 phù hợp với kiến trúc nguồn điều khiển máy tiêu chuẩn, trong khi thiết kế nhỏ gọn 0,43 kg phù hợp hiệu quả trong các tủ điều khiển gắn trên ray DIN.
Lập trình & Phần mềm
Được lập trình bằng phần mềm Connected Components Workbench (CCW) của Rockwell - có sẵn để tải xuống miễn phí. Hỗ trợ các ngôn ngữ lập trình Ladder Diagram, Function Block Diagram và Structured Text, cùng với các công cụ cấu hình chuyển động để thiết lập trục PTO. Bao gồm giám sát trực tuyến, theo dõi dữ liệu và khả năng cập nhật firmware.
Câu hỏi thường gặp
Sự khác biệt giữa trục chuyển động PTO và đầu vào HSC là gì?
Hai kênh PTO (Pulse Train Output) tạo tín hiệu xung và hướng để điều khiển trình điều khiển động cơ bước hoặc bộ khuếch đại servo. Bốn kênh HSC (High-Speed Counter) đếm xung từ bộ mã hóa hoặc các thiết bị tạo xung khác ở tần số lên đến 100 kHz. Khi được sử dụng cùng nhau, chúng cho phép xác minh vị trí vòng kín cơ bản.
2080-LC50-24QBB có thể giao tiếp với các bảng HMI Allen-Bradley qua Ethernet không?
Có. Cổng EtherNet/IP tích hợp cho phép giao tiếp trực tiếp với các thiết bị đầu cuối HMI Allen-Bradley PanelView và PanelView Plus. Giao tiếp dựa trên thẻ (tag-based) qua EtherNet/IP được hỗ trợ gốc trong cả phần mềm cấu hình CCW và HMI.
Có thể thêm bao nhiêu mô-đun mở rộng và chúng kết nối ở đâu?
Lên đến bốn mô-đun I/O mở rộng dòng 2080 kết nối với phía bên phải của bộ điều khiển cơ bản, mở rộng tổng số điểm I/O kỹ thuật số lên 132 điểm. Ba khe cắm mở rộng bổ sung trên thiết bị cơ bản chấp nhận các mô-đun cắm nhỏ hơn để tăng cường chức năng.
Nguồn điện nào được yêu cầu cho 2080-LC50-24QBB?
Bộ điều khiển yêu cầu nguồn cung cấp 20.4-26.4V DC được xếp hạng là Cấp 2 hoặc LVLC. Thông thường sử dụng bộ nguồn chuyển mạch 24V DC tiêu chuẩn có chứng nhận Cấp 2. Bộ điều khiển không hoạt động trực tiếp bằng nguồn AC.
Cần phần mềm nào để lập trình bộ điều khiển và nó có miễn phí không?
Phần mềm Connected Components Workbench (CCW) của Rockwell Automation là bắt buộc và có sẵn để tải xuống miễn phí. Nó hỗ trợ nhiều ngôn ngữ lập trình và xử lý toàn bộ vòng đời dự án bao gồm cấu hình chuyển động và cập nhật firmware.
