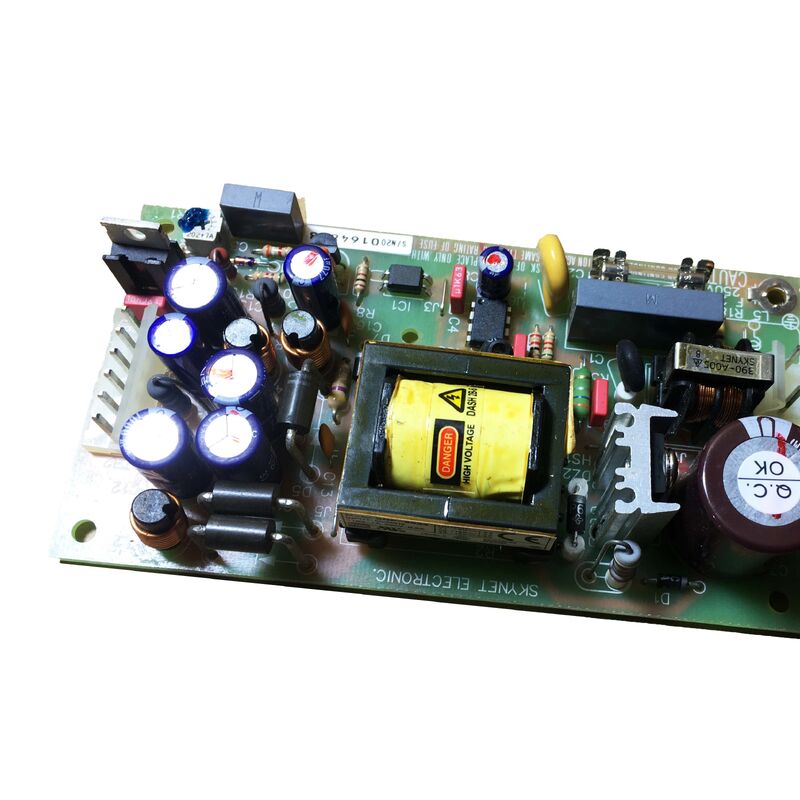

Mô-đun Nguồn Điện SNP-9034 Skynet Electronics 5V±15V
Tổng quan sản phẩm
Skynet SNP-9034 là bộ nguồn chuyển mạch khung hở công suất 30 watt cung cấp ba đường ra DC được điều chỉnh đồng thời: +5V ở 1.5A, +15V ở 1.2A và -15V ở 0.3A. Với dải điện áp đầu vào AC phổ dụng (90VAC đến 260VAC) và dung sai tần số toàn cầu (47Hz đến 63Hz), bộ nguồn này hoạt động liền mạch trên các nguồn điện lưới toàn cầu.
Được thiết kế cho các hệ thống PLC, bảng điều khiển máy công nghiệp, thiết bị đo lường và thiết bị điện tử nhúng, bộ nguồn nhỏ gọn này cung cấp cả nguồn cấp cho logic (+5V) và nguồn cấp cho mạch tương tự (±15V) trong một đơn vị duy nhất chỉ có kích thước 70 × 130 × 32.1 mm.
Thông số kỹ thuật chính
| Tổng công suất đầu ra |
30 W |
| Đầu ra 1 |
+5V DC @ 1.5A (định mức) / 3A (đỉnh) |
| Đầu ra 2 |
+15V DC @ 1.2A (định mức) / 2A (đỉnh) |
| Đầu ra 3 |
-15V DC @ 0.3A (định mức) / 0.5A (đỉnh) |
| Dải điện áp đầu vào |
90VAC đến 260VAC |
| Tần số đầu vào |
47Hz đến 63Hz |
| Độ chính xác điện áp đầu ra |
±1% (tất cả các đường ra) |
| Chứng nhận an toàn |
UL 1950, CSA 22.2 Số 234, VDE EN60950 |
| Kích thước |
70 × 130 × 32.1 mm |
Kiến trúc đầu ra ba kênh
SNP-9034 kết hợp +5V cho logic kỹ thuật số, bộ vi điều khiển và mạch I/O PLC với ±15V cho bộ khuếch đại thuật toán, điều chỉnh tín hiệu tương tự và thiết bị đo lường chính xác. Kiến trúc nguồn cổ điển này loại bỏ nhu cầu về nhiều bộ nguồn hoặc bộ chuyển đổi DC-DC trong các hệ thống kỹ thuật số/tương tự hỗn hợp.
Khả năng tương thích đầu vào phổ dụng
Với khả năng thích ứng điện áp tự động từ 90VAC đến 260VAC, bộ nguồn này hoạt động trên toàn thế giới mà không cần sửa đổi. Dung sai tần số 47-63Hz bao gồm cả hệ thống điện lưới 50Hz và 60Hz, trong khi thời gian giữ tải >16ms đảm bảo hoạt động ổn định trong các trường hợp mất điện ngắn.
Thiết kế khung hở
Cấu trúc khung hở cho phép tích hợp dễ dàng vào khung thiết bị. Các lỗ lắp M3 tiêu chuẩn (mẫu 60 × 120 mm) và các đầu nối khối đấu cuối Molex tiêu chuẩn công nghiệp đảm bảo lắp đặt và bảo trì đơn giản.
Chứng nhận & Tuân thủ
Các chứng nhận an toàn UL, CSA và VDE, cùng với tuân thủ EMI FCC Class B và VDE Vfg 243/1991, làm cho bộ nguồn này phù hợp với các thiết bị dành cho thị trường Bắc Mỹ, Canada và Châu Âu.
Câu hỏi thường gặp
Có thể sử dụng SNP-9034 trên cả nguồn điện lưới 115VAC và 230VAC không?
Có. Dải đầu vào phổ dụng (90VAC đến 260VAC) cho phép hoạt động trên bất kỳ điện áp lưới tiêu chuẩn nào trên toàn thế giới mà không cần thay đổi phần cứng hoặc cấu hình.
Bảo vệ quá áp crowbar là gì?
Bảo vệ crowbar làm ngắn mạch đầu ra bị ảnh hưởng khi điện áp vượt quá ngưỡng an toàn, bảo vệ mạch hạ nguồn. Tính năng an toàn này kích hoạt trong các lỗi nội bộ và yêu cầu chu kỳ nguồn để đặt lại.
Các đường ra có thể được tải độc lập không?
Mỗi đường ra có thể hoạt động từ tải 0A mà không có yêu cầu tối thiểu bắt buộc. Định mức dòng điện đỉnh cung cấp khoảng trống cho dòng khởi động và các đỉnh tải tạm thời.
Các đầu nối có dễ tìm để thay thế không?
Có. Cả đầu vào AC (Molex 5277-2) và đầu ra DC (Molex 5273-x) đều sử dụng khối đấu cuối tiêu chuẩn công nghiệp với tính sẵn có rộng rãi và các bộ tương đương tương thích.
Sản phẩm này có phù hợp với bảng điều khiển PLC không?
Có. Khi được lắp đặt trong vỏ được nối đất đúng cách và có quyền truy cập hạn chế vào các bộ phận mang điện, SNP-9034 đáp ứng các yêu cầu đối với bảng điều khiển công nghiệp và khung thiết bị.
