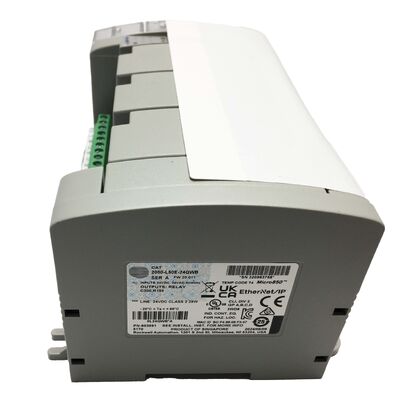

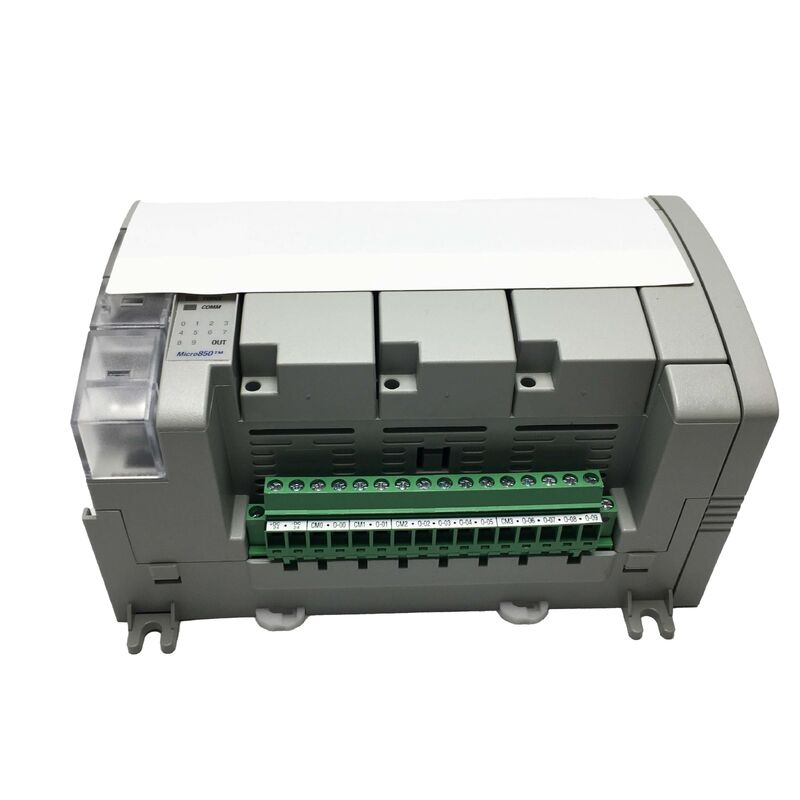

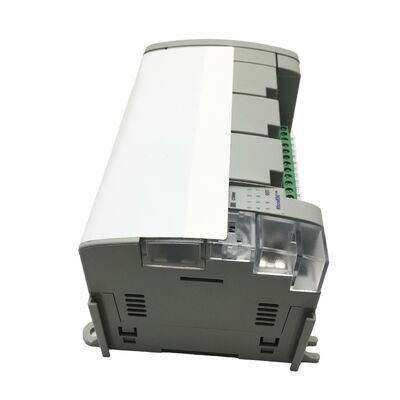

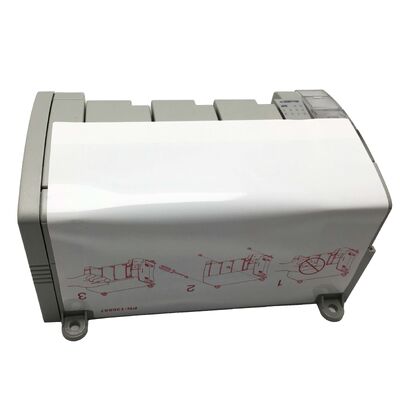

Bộ điều khiển EtherNet/IP Micro850 Allen-Bradley 2080-L50E-24QWB
Bộ điều khiển lập trình EtherNet/IP Micro850 Allen-Bradley 2080-L50E-24QWB là bộ điều khiển lập trình 24 điểm Micro850 EtherNet/IP, có 14 đầu vào kỹ thuật số định mức 24V DC hoặc AC và 10 điểm đầu ra rơ-le. Cấu hình QWB này mang lại những lợi thế rõ rệt cho các ứng dụng chuyển mạch tải hỗn hợp điện áp và AC, nơi mà đầu ra transistor sẽ yêu cầu các rơ-le giao tiếp bổ sung.Tổng quan bộ điều khiểnBộ điều khiển Micro850 này chiếm vị trí tầm trung trong dòng Micro800, có cổng Ethernet 10/100Base-T tích hợp, cổng nối tiếp RS232/485 không cách ly và cổng lập trình USB. Nó hỗ trợ tối đa bốn mô-đun I/O mở rộng dòng 2085 và bao gồm ba khe cắm plug-in cho các mô-đun chức năng chuyên dụng, làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu khả năng mở rộng trong tương lai.
Thông số kỹ thuật chính
Tham số
Giá trị
| Đầu vào kỹ thuật số |
14 × 24V DC/AC |
| Đầu ra kỹ thuật số |
10 × Rơ-le |
| Nguồn cấp |
24V DC |
| Kênh HSC |
Tối đa 4 |
| Bộ nhớ chương trình |
10K bước chương trình |
| Bộ nhớ dữ liệu |
20 KB |
| Ethernet |
10/100Base-T (EtherNet/IP, Modbus TCP/IP) |
| Cổng nối tiếp |
RS232/485 (không cách ly) |
| USB |
Cổng lập trình |
| Khe cắm Plug-in |
3 |
| I/O mở rộng |
Tối đa 4 mô-đun |
| Tổng I/O tối đa |
Tối đa 132 điểm kỹ thuật số (có mở rộng) |
| Ưu điểm đầu ra rơ-le |
10 đầu ra rơ-le cung cấp các tiếp điểm không điện thế, được cách ly về điện với mạch cấp nguồn của bộ điều khiển. Điều này cho phép chuyển mạch tải AC hoặc DC mà không cần lo lắng về cực tính hoặc chia sẻ chung đường hồi, làm cho chúng trở nên lý tưởng cho các ứng dụng có yêu cầu điện áp hỗn hợp hoặc tải điều khiển thí điểm cảm ứng. |
Khả năng đầu vào AC/DC kép
14 đầu vào chấp nhận cả 24V DC và AC trực tiếp, loại bỏ nhu cầu về các rơ-le điều kiện tín hiệu bổ sung trong các ứng dụng nâng cấp với dây nối trường AC hiện có. Bốn đầu vào có thể cấu hình làm kênh bộ đếm tốc độ cao cho phản hồi bộ mã hóa, đầu vào xung đo lưu lượng và các ứng dụng đo tần số.
Kết nối mạng
Cổng Ethernet nhúng hỗ trợ cả EtherNet/IP cho tích hợp hệ sinh thái Allen-Bradley và Modbus TCP/IP để giao tiếp với các thiết bị của bên thứ ba. Bộ điều khiển có thể giao tiếp với tối đa 8 nút Ethernet đồng thời, đáp ứng các yêu cầu điển hình của máy độc lập hoặc dây chuyền sản xuất nhỏ.
Khả năng mở rộng
Bộ điều khiển mở rộng thông qua ba khe cắm plug-in cho các mô-đun chức năng chuyên dụng và bốn khe cắm mô-đun mở rộng để bổ sung điểm I/O số lượng lớn. Kiến trúc kép này hỗ trợ tối đa 132 điểm I/O kỹ thuật số trong khi vẫn duy trì tính linh hoạt cho các ứng dụng điều khiển tương tự, nhiệt độ và chuyển động.
Lập trình & Phần mềm
Việc lập trình được thực hiện bằng phần mềm Connected Components Workbench (CCW) của Rockwell Automation, hỗ trợ tất cả các ngôn ngữ IEC 61131-3 bao gồm sơ đồ bậc thang, sơ đồ khối chức năng, văn bản có cấu trúc và biểu đồ trình tự chức năng mà không yêu cầu giấy phép bổ sung.
Câu hỏi thường gặp
Sự khác biệt giữa 2080-L50E-24QWB và 2080-L50E-24QBB là gì?
Cả hai bộ điều khiển đều giống nhau về khả năng giao tiếp, mở rộng và xử lý. QWB có 10 đầu ra rơ-le để chuyển mạch AC/DC, trong khi QBB có 10 đầu ra hút transistor chỉ dành cho tải 24V DC. Chọn QWB cho các ứng dụng điện áp hỗn hợp và QBB cho chuyển mạch DC nhanh hơn.
Bộ điều khiển có thể hỗ trợ tổng cộng bao nhiêu điểm I/O với mở rộng?
Bắt đầu từ 24 điểm trên bo mạch, việc bổ sung bốn mô-đun mở rộng 32 điểm dòng 2085 đạt khoảng 132 điểm I/O kỹ thuật số. Ba khe cắm plug-in bổ sung các mô-đun chức năng chuyên dụng mà không chiếm dụng khe cắm mở rộng.
Cần phần mềm nào để lập trình?
Connected Components Workbench (CCW) là phần mềm miễn phí của Rockwell Automation hỗ trợ tất cả các ngôn ngữ lập trình IEC 61131-3 và bao gồm chế độ mô phỏng để kiểm tra ngoại tuyến.
Bộ điều khiển có thể giao tiếp với các thiết bị Modbus không?
Có, cổng Ethernet hỗ trợ Modbus TCP/IP và cổng nối tiếp RS232/485 hỗ trợ Modbus RTU, làm cho nó phù hợp với các ứng dụng yêu cầu giao tiếp với các thiết bị trường Modbus cũ.
Ngưỡng đầu vào thấp 14V có ý nghĩa gì trong thực tế?
Ngưỡng tối thiểu 14V đảm bảo nhận dạng đầu vào đáng tin cậy trong các hệ thống bị sụt áp hoặc đường cáp dài. Nguồn cấp 24V danh định bị sụt xuống 18V vẫn sẽ tạo ra tín hiệu logic 1 hợp lệ, cung cấp biên độ thoải mái cho các điều kiện nguồn thực tế.
