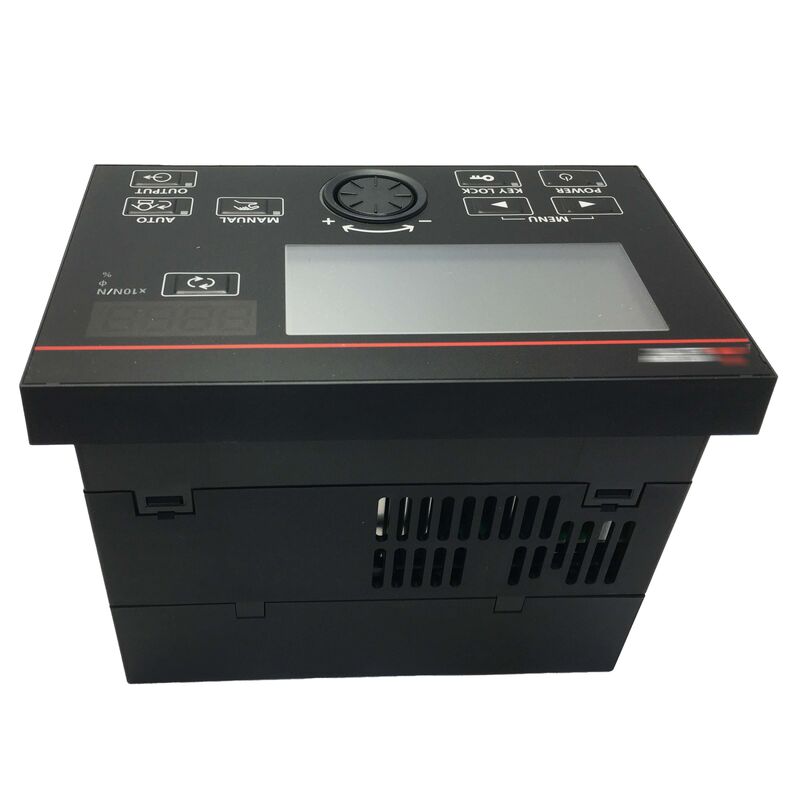

Bộ điều khiển lực căng LE7-40GU-L Hàng mới LE740GUL

Bộ điều khiển sức căng chuyên dụng Mitsubishi Electric LE7-40GU-L được thiết kế để duy trì sức căng chính xác, không đổi trong các vật liệu dạng dải liên tục như giấy, màng, lá kim loại, dệt may, dây điện hoặc kim loại tấm khi chúng di chuyển qua máy móc chế biến ở các tốc độ khác nhau.

Bộ điều chỉnh vòng kín này tự động hóa việc kiểm soát sức căng web quan trọng, loại bỏ nhu cầu can thiệp liên tục của người vận hành và đảm bảo xử lý vật liệu nhất quán mà các điều chỉnh thủ công không thể đạt được.

Là sản phẩm kế nhiệm của dòng LE-40MT và LE-30CT của Mitsubishi, LE7-40GU-L có khả năng tương thích vật lý trực tiếp để dễ dàng thay thế, đồng thời giới thiệu các cải tiến đáng kể bao gồm màn hình LCD cảm ứng 3,8 inch với hỗ trợ đa ngôn ngữ (tiếng Anh, tiếng Nhật, tiếng Trung giản thể).

LE7-40GU-L thích ứng với ba vị trí máy riêng biệt với các chiến lược điều khiển chuyên biệt:

• Cuộn ra (cuộn cấp liệu): Bù trừ cho đường kính cuộn giảm dần bằng cách điều chỉnh mô-men xoắn phanh để duy trì sức căng không đổi từ đường kính đầy đủ đến lõi
• Trục trung gian: Kiểm soát sức căng trong các vùng xử lý bằng động cơ servo ở chế độ mô-men xoắn để tách các biến động sức căng giữa các phần liền kề
• Cuộn vào: Điều chỉnh dần mô-men xoắn động cơ cuộn khi đường kính cuộn tăng lên để duy trì sức căng web không đổi trong suốt chu trình cuộn hoàn chỉnh

Mỗi vùng sức căng yêu cầu một bộ điều khiển riêng biệt, với nhiều đơn vị được kết nối mạng qua CC-Link hoặc Ethernet để điều khiển phối hợp trong các hệ thống phức tạp.

LE7-40GU-L tích hợp bộ khuếch đại công suất trực tiếp vào vỏ bộ điều khiển, loại bỏ nhu cầu về các mô-đun bộ khuếch đại riêng biệt trong các hệ thống DC 24V. Tích hợp nhỏ gọn này giảm không gian tủ, đơn giản hóa việc đấu dây và giảm thiểu yêu cầu về phụ tùng thay thế.

Đối với các hệ thống khí nén, bộ điều khiển cung cấp tín hiệu điều khiển 4-20mA cho các bộ điều chỉnh điện-khí nén, trong khi các ứng dụng động cơ servo sử dụng đầu ra điện áp lệnh mô-men xoắn cho đầu vào tham chiếu của bộ khuếch đại servo.

Với đơn vị tính toán đường kính cuộn LE7-DCA tùy chọn, bộ điều khiển hỗ trợ:

• Điều khiển vòng hở: Tính toán mô-men xoắn bộ truyền động dựa trên điểm đặt sức căng, đường kính cuộn và tốc độ đường truyền mà không cần phản hồi từ bộ phát hiện sức căng
• Điều khiển kết hợp tiền tiếp nhận/phản hồi: Kết hợp tính toán vòng hở dự đoán với hiệu chỉnh phản hồi chính xác để phản ứng vượt trội với các điều kiện thay đổi

Bộ điều khiển được thiết kế để hoạt động với các bộ phát hiện sức căng dòng LX7-F, LX-TD và LX-TD-928 của Mitsubishi Electric. Các bộ phát hiện của bên thứ ba có dải tín hiệu đầu ra tương thích có thể được sử dụng với việc xác minh mức tín hiệu cẩn thận.

Có, bộ điều khiển hỗ trợ giao tiếp CC-Link IE Field Network Basic trên phần cứng Ethernet tiêu chuẩn, hoạt động như một trạm slave để giám sát giá trị sức căng, đọc trạng thái và kiểm soát điểm đặt.

Khi phát hiện mất tín hiệu, bộ điều khiển chuyển sang chế độ hoạt động an toàn đã cấu hình, tạo ra các chỉ báo báo động và có thể kích hoạt dừng khẩn cấp nếu cần để bảo vệ máy.

LE7-40GU-L sử dụng các đầu cuối kẹp lò xo thay vì đầu cuối vít và cung cấp đầu ra transistor thay vì tiếp điểm rơle, yêu cầu điều chỉnh dây mạch ngoài trong quá trình thay thế.

Không, mỗi LE7-40GU-L điều khiển một vùng sức căng duy nhất. Các máy có nhiều vùng yêu cầu các bộ điều khiển riêng biệt được kết nối mạng để hoạt động phối hợp.
