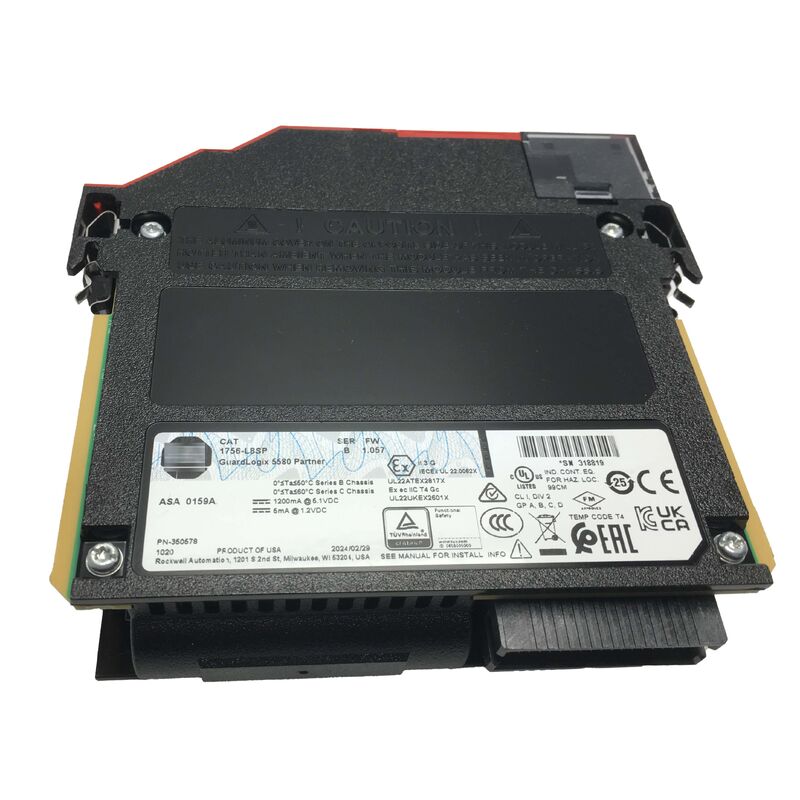

1756-L8SP AB GuardLogix5580 Bộ điều khiển an toàn Đối tác Plc 1756L8SP Mới Niêm phong
Allen-Bradley 1756-L8SP | Bộ điều khiển Đối tác An toàn GuardLogix 5580
Số danh mục: 1756-L8SP
Nhà sản xuất: Rockwell Automation / Allen-Bradley
Dòng sản phẩm: GuardLogix 5580 / ControlLogix
Loại bộ điều khiển: Đối tác An toàn (Bộ đồng xử lý cho SIL 3 / PLe)
Khung gầm: ControlLogix Series C
Vỏ: Mở
Màn hình: Có
Xếp hạng an toàn: SIL 3 / PLe / Category 4
Tổng quan
1756-L8SP là Bộ điều khiển Đối tác An toàn GuardLogix 5580 — một mô-đun đồng xử lý chuyên dụng tạo thành nửa còn lại của hệ thống an toàn GuardLogix 5580 hoàn chỉnh. Nó không thể thực thi logic một cách độc lập.
Vai trò của nó là làm việc cùng với một bộ điều khiển GuardLogix 5580 chính được ghép nối (chẳng hạn như 1756-L81ES đến 1756-L85ES) để cung cấp kênh thực thi an toàn dự phòng cần thiết cho các hệ thống an toàn được xếp hạng SIL 3 và Mức Hiệu suất e (PLe).
Trong kiến trúc GuardLogix 5580, logic an toàn được thực thi đồng thời trên cả bộ điều khiển chính và đối tác an toàn. Đối tác an toàn liên tục so sánh kết quả của nó với kết quả của bộ điều khiển chính. Nếu có sự khác biệt — nếu hai bộ xử lý đưa ra các kết luận khác nhau từ cùng một dữ liệu an toàn — đối tác sẽ kích hoạt lỗi an toàn đưa hệ thống về trạng thái an toàn. Mô hình thực thi dự phòng 1oo2 (một trong hai) này là nền tảng của kiến trúc an toàn SIL 3 / PLe.
1756-L8SP được lắp vào khe ngay bên phải của bộ điều khiển chính được ghép nối trong bất kỳ khung gầm ControlLogix Series C nào. Nó được cấu hình và lập trình như một phần của cùng một dự án Studio 5000 Logix Designer với bộ điều khiển chính — không có công cụ lập trình hoặc dự án riêng cho đối tác an toàn. Chương trình an toàn xuất hiện trong dự án Studio 5000 cùng với các tác vụ tiêu chuẩn, với tác vụ an toàn được phân phối tự động trên cả hai bộ xử lý.
Thông số kỹ thuật chính
| Tham số |
Giá trị |
| Số danh mục |
1756-L8SP |
| Nhà sản xuất |
Rockwell Automation / Allen-Bradley |
| Dòng sản phẩm |
GuardLogix 5580 |
| Loại bộ điều khiển |
Đối tác An toàn (bộ đồng xử lý, không độc lập) |
| Xếp hạng an toàn |
SIL 3 / PLe / Category 4 |
| Khả năng tương thích khung gầm |
ControlLogix Series C (1756-A4, -A7, -A10, -A13, -A17) |
| Vị trí khe cắm |
Ngay bên phải bộ điều khiển chính được ghép nối |
| Tiêu thụ điện |
5 mA @ 1.2V DC; 1.2 A @ 5.1V DC |
| Tản nhiệt |
3.5 W |
| Tản nhiệt nhiệt |
11.9 BTU/giờ |
| Nhiệt độ hoạt động |
0 - 60°C (32 - 140°F) |
| Vỏ |
Mở |
| Màn hình |
Có |
| Chứng nhận |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| Cân nặng |
khoảng. 0,43 kg (0,94 lbs) |
Kiến trúc An toàn GuardLogix
Hệ thống GuardLogix của Rockwell Automation được mô tả là bộ điều khiển an toàn tích hợp thực sự duy nhất — một hệ thống thực thi cả logic tự động hóa tiêu chuẩn và logic được xếp hạng an toàn từ một môi trường phần mềm duy nhất. Đây là một điểm khác biệt thực sự.
Các kiến trúc an toàn truyền thống yêu cầu một bộ điều khiển an toàn chuyên dụng riêng biệt và một công cụ lập trình an toàn chuyên dụng bên cạnh PLC tiêu chuẩn. GuardLogix loại bỏ sự trùng lặp này.
Bộ điều khiển GuardLogix 5580 chính xử lý các tác vụ tự động hóa tiêu chuẩn (chuyển động, quy trình, I/O rời rạc) và thực thi các tác vụ an toàn trong phân vùng bộ nhớ được xếp hạng an toàn của nó. 1756-L8SP đóng vai trò là kênh xác minh độc lập cho phân vùng an toàn.
Khi bộ điều khiển chính hoàn thành việc thực thi tác vụ an toàn, đối tác an toàn sẽ xác minh kết quả. Chữ ký an toàn — một tổng kiểm tra của chương trình và dữ liệu an toàn — phải khớp trên cả hai bộ xử lý. Bất kỳ sự không khớp nào đều cho thấy lỗi tiềm ẩn và dẫn đến chuyển đổi có kiểm soát sang trạng thái an toàn.
Kiến trúc ghép nối này đáp ứng các yêu cầu của IEC 61508 và ISO 13849-1 cho các ứng dụng SIL 3 và PLe tương ứng. Logic an toàn chạy trong phân vùng tác vụ an toàn trên bộ điều khiển chính, với kích thước bộ nhớ an toàn được xác định bởi mẫu bộ điều khiển chính cụ thể được sử dụng.
Cài đặt và Cấu hình
1756-L8SP chiếm một khe cắm khung gầm duy nhất. Bộ điều khiển chính được ghép nối chiếm khe liền kề bên trái. Cùng nhau chúng chiếm hai khe cắm.
Đối tác an toàn không thể được lắp ở bất kỳ vị trí nào khác so với bộ điều khiển chính của nó — mối quan hệ khe cắm vật lý là một phần của kiến trúc phần cứng.
Cấu hình của 1756-L8SP được xử lý tự động trong Studio 5000 Logix Designer khi dự án bộ điều khiển GuardLogix chính được tạo. Đối tác an toàn được thêm vào cây I/O của dự án, phiên bản firmware của nó phải khớp với phiên bản firmware của bộ điều khiển chính và chữ ký an toàn phải giống hệt nhau trên cả hai. Các yêu cầu này được xác minh tự động trong quá trình tải xuống dự án và được xác nhận khi chạy.
Một nút đặt lại phần cứng chuyên dụng trên bảng điều khiển phía trước của 1756-L8SP cho phép đặt lại đối tác an toàn trong quá trình khởi động hoặc khởi động lại mà không làm gián đoạn bộ điều khiển chính. Điều này rất quan trọng trong các kịch bản vận hành thử nghiệm cần đặt lại tác vụ an toàn lặp đi lặp lại. Nút này không có tác dụng trong quá trình hoạt động bình thường, ngăn ngừa việc đặt lại ngẫu nhiên.
Cân nhắc thiết kế hệ thống an toàn
Trong các ứng dụng SIL 3, mọi bộ điều khiển GuardLogix 5580 đều yêu cầu chính xác một đối tác an toàn 1756-L8SP. Mô-đun đối tác là một yếu tố phần cứng bắt buộc — một bộ điều khiển GuardLogix chính chạy mà không có đối tác của nó bị giới hạn ở khả năng SIL 2. Đối tác an toàn là thứ nâng hệ thống lên SIL 3.
Khi thiết kế hệ thống an toàn bằng 1756-L8SP, tài liệu chức năng an toàn phải tính đến khả năng tương thích firmware của đối tác an toàn, cách bố trí khe cắm khung gầm, phân bổ bộ nhớ an toàn trên bộ điều khiển chính và đóng góp thời gian phản ứng an toàn của cặp bộ điều khiển. Tất cả các tham số này được thiết lập trong tài liệu xác nhận an toàn theo yêu cầu của IEC 61508 và ISO 13849-1 cho các chức năng an toàn của ứng dụng.
Câu hỏi thường gặp
Q1: Có thể sử dụng 1756-L8SP với bất kỳ bộ điều khiển chính GuardLogix 5580 nào không, hay chỉ các mẫu cụ thể?
1756-L8SP tương thích với tất cả các bộ điều khiển chính GuardLogix 5580 (1756-L81ES đến 1756-L85ES). Phiên bản firmware phải khớp giữa bộ điều khiển chính và đối tác an toàn — điều này được thực thi trong quá trình tải xuống dự án. Bộ nhớ an toàn có sẵn cho tác vụ an toàn là một chức năng của mẫu bộ điều khiển chính, không phải của đối tác an toàn. Bản thân 1756-L8SP không chứa bộ nhớ có thể truy cập bởi người dùng; nó sử dụng bộ nhớ an toàn được phân bổ bởi bộ điều khiển chính.
Q2: Điều gì xảy ra nếu 1756-L8SP bị tháo ra khỏi khung gầm khi hệ thống đang chạy?
Việc tháo đối tác an toàn khỏi khung gầm khi hệ thống đang chạy sẽ kích hoạt lỗi an toàn nghiêm trọng ngay lập tức. Hệ thống chuyển sang trạng thái an toàn. Bộ điều khiển GuardLogix chính phát hiện mất liên lạc với đối tác an toàn và không thể tiếp tục thực thi logic an toàn nếu không có kênh xác minh thứ hai. Đây là hành vi đúng và mong đợi — kiến trúc an toàn yêu cầu cả hai bộ xử lý cho hoạt động SIL 3.
Q3: Đối tác an toàn hiển thị đèn LED trạng thái màu vàng. Điều này cho biết điều gì?
Đèn LED trạng thái màu vàng trên 1756-L8SP thường cho biết mô-đun đang chạy nhưng chưa được đồng bộ hóa với bộ điều khiển chính của nó, hoặc nó đang ở trạng thái lỗi không nghiêm trọng. Điều này có thể xảy ra trong quá trình vận hành thử nghiệm ban đầu khi phiên bản firmware chưa khớp, hoặc sau khi tải xuống dự án khi chữ ký an toàn đang được thiết lập lại. Kiểm tra chẩn đoán bộ điều khiển trong Studio 5000 để biết mã lỗi cụ thể. Nếu mô-đun mới được lắp đặt, hãy xác nhận khả năng tương thích firmware và hoàn tất chuỗi tải xuống và xác minh chữ ký an toàn.
Q4: 1756-L8SP có ảnh hưởng đến việc thực thi tác vụ tiêu chuẩn (không an toàn) của bộ điều khiển chính không?
Không. 1756-L8SP chỉ tương tác với phân vùng tác vụ an toàn của bộ điều khiển chính. Các tác vụ tiêu chuẩn và chuyển động thực thi trên bộ điều khiển chính độc lập với đối tác an toàn. Đối tác an toàn xác minh việc thực thi tác vụ an toàn mà không làm ảnh hưởng đến chu kỳ quét tác vụ tiêu chuẩn. Đây là lợi ích cốt lõi của kiến trúc GuardLogix tích hợp — an toàn và điều khiển tiêu chuẩn cùng tồn tại trên cùng một phần cứng mà không ảnh hưởng đến hiệu suất của bất kỳ bên nào.
Q5: 1756-L8SP có tương thích ngược với các ứng dụng GuardLogix 5570 (1756-L7SP) không?
Không. 1756-L8SP là đối tác an toàn cho dòng GuardLogix 5580 và không tương thích ngược với các hệ thống GuardLogix 5570, sử dụng 1756-L7SP làm đối tác an toàn của chúng. Hai dòng có kiến trúc, nền tảng firmware và yêu cầu khung gầm khác nhau. Di chuyển từ hệ thống an toàn dựa trên 5570 sang hệ thống dựa trên 5580 yêu cầu di chuyển ứng dụng đầy đủ trong Studio 5000 và xác nhận lại các chức năng an toàn.
