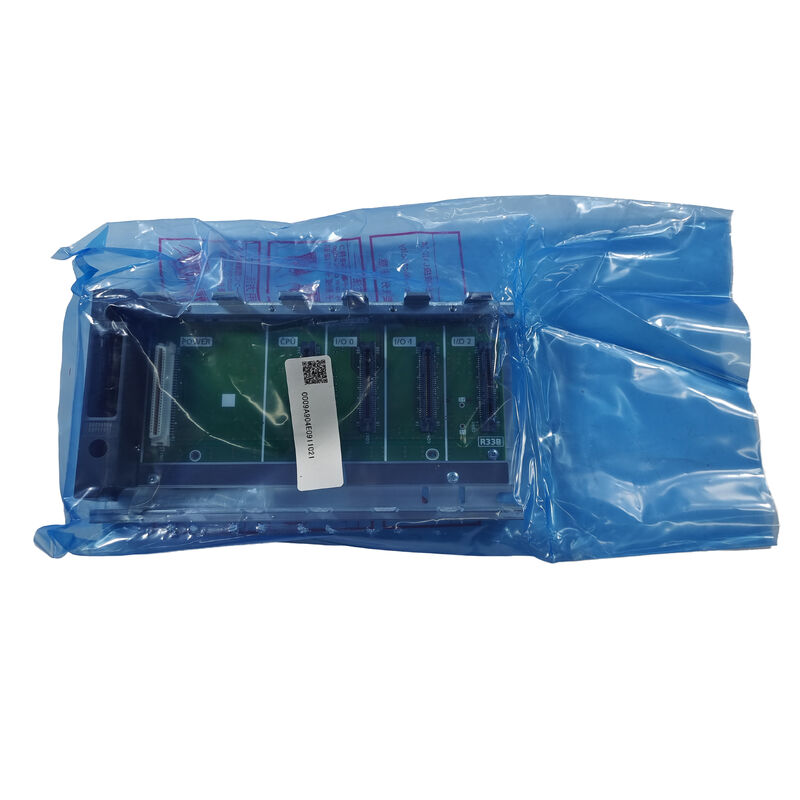

R33B. ∙ ∙ Mitsubishi MELSEC iQ-R Series Main Base Unit ∙ 3-Slot Backplane / Surface Mounting / PLC Rack

R33B Đơn vị cơ sở chính Đường nền cho các hệ thống iQ-R MELSEC nhỏ gọn

R33B là đơn vị cơ sở chính 3 khe cắm của Mitsubishi Electric cho nền tảng PLC dòng MELSEC iQ-Rvà I/O hoặc các mô-đun chức năng trong cấu hình bộ điều khiển nhỏ gọnLà một "đơn vị cơ sở chính", R33B chứa mô-đun CPU trực tiếp, phân biệt nó với các đơn vị cơ sở mở rộng kết nối với một cơ sở chính hiện có để tăng dung lượng mô-đun.

Ở 3 khe,R33B phục vụ cấp cấu hình tiêu chuẩn nhỏ nhất trong phạm vi đơn vị cơ bản MELSEC iQ-R thích hợp cho bộ điều khiển máy nhỏ gọn và các ứng dụng mà tổng số mô-đun được tính (CPU, nguồn điện, và một số ít I / O hoặc các mô-đun chức năng) phù hợp với số lượng khe cắm tối thiểu này.

Thông tin chính về sản phẩm

Chức năng của đơn vị cơ sở chính ️ Điện, dữ liệu và gắn vật lý

Backplane R33B thực hiện ba chức năng tích hợp cho các mô-đun được lắp đặt trên nó:

Phân phối năng lượng của mô-đun:Backplane phân phối năng lượng từ mô-đun cung cấp điện được cài đặt đến mỗi khe cắm mô-đun loại bỏ sự cần thiết của hệ thống dây điện mô-đun riêng lẻ.

Bus hệ thống tốc độ cao:The MELSEC iQ-R backplane carries the high-speed system bus connecting the CPU to every I/O and function module — the bus architecture in the iQ-R platform is significantly faster than the legacy MELSEC platforms it succeeds, hỗ trợ các yêu cầu về thời gian quét đòi hỏi của các ứng dụng điều khiển chuyển động hiện đại và I / O tốc độ cao.

Lưu giữ mô-đun vật lý:Mảng sau cung cấp đường ray lắp đặt cơ học và cấu trúc hướng dẫn mô-đun giữ mỗi mô-đun được lắp đặt ở vị trí an toàn,với clip giữ mô-đun và các điểm gắn đường ray DIN hoặc bảng điều khiển cho lắp ráp hoàn chỉnh.

Ứng dụng

Máy điều khiển nhỏ gọn:Máy công cụ từ nhỏ đến trung bình, thiết bị đóng gói và hệ thống xử lý vật liệu, trong đó logic điều khiển và yêu cầu I/O phù hợp với cấu hình CPU / nguồn điện / I/O 3 khe.

Hệ thống kiến trúc I/O phân tán:Applications using the MELSEC iQ-R CPU primarily as a network master with most I/O distributed to remote stations over a network — the 3-slot R33B hosts the CPU and minimal local I/O while the bulk of I/O resides at remote locations.

Máy điều khiển thiết bị gắn trên trượt:Thiết bị OEM trượt và các đơn vị quy trình mô-đun với các hệ thống điều khiển độc lập, nơi không gian bảng điều khiển hạn chế và số lượng I / O của ứng dụng khiêm tốn.

Hệ thống thử nghiệm và thử nghiệm:Kỹ thuật bàn thử nghiệm, điều khiển máy nguyên mẫu và hệ thống tự động hóa phòng thí nghiệm sử dụng cấu hình MELSEC iQ-R tối thiểu trong quá trình phát triển trước khi mở rộng quy mô sang hệ thống sản xuất.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa "đơn vị cơ sở chính" và "đơn vị cơ sở mở rộng" trong loạt MELSEC iQ-R là gì?

Một đơn vị cơ sở chính (chẳng hạn như R33B) là mặt sau mà trực tiếp chứa mô-đun CPU. Nó là giá đỡ nền tảng trong bất kỳ hệ thống MELSEC iQ-R nào. An extension base unit connects to the main base unit (via an extension cable) to add further module slots when the main base unit's slot count is insufficient for the application's total module requirementMỗi hệ thống MELSEC iQ-R đòi hỏi chính xác một đơn vị cơ sở chính; các đơn vị cơ sở mở rộng được thêm vào khi cần thiết.

Q2: Liệu R33B có thể được mở rộng với các đơn vị cơ sở mở rộng nếu cuối cùng cần nhiều hơn 3 khe cắm?

Có nền tảng MELSEC iQ-R hỗ trợ kết nối các đơn vị cơ sở mở rộng với đơn vị cơ sở chính thông qua bus mở rộng của hệ thống,Tăng tổng công suất mô-đun vượt quá số lượng khe của đơn vị cơ sở chínhXác nhận số lượng tối đa các giai đoạn mở rộng và tổng số module được hỗ trợ bởi mô hình CPU cụ thể được cài đặt trong R33B,như lớp hiệu suất CPU xác định kích thước cấu hình hệ thống tối đa.

Q3: R33B có bao gồm mô-đun cung cấp điện, hoặc nó được mua riêng?

Đơn vị cơ sở R33B chính nó chỉ là mặt sau ✓ mô-đun nguồn điện là một thành phần riêng biệt được cài đặt vào một trong các khe cắm của đơn vị cơ sở (hoặc, đối với các mô hình CPU có nguồn điện tích hợp,yêu cầu này có thể được loại bỏ)Xác nhận các yêu cầu nguồn cung cấp năng lượng từ các đặc điểm kỹ thuật của CPU module cụ thể,vì một số loại CPU MELSEC iQ-R bao gồm chức năng cung cấp điện tích hợp thay đổi phân bổ khe cắm có sẵn.

Q4: Các mô-đun CPU nào tương thích với đơn vị cơ sở R33B?

R33B được thiết kế cho phạm vi mô-đun CPU dòng MELSEC iQ-R bao gồm các CPU quy trình dòng R, các CPU chuyển động,và các CPU lập trình tiêu chuẩn chia sẻ giao diện nền tảng iQ-R và giao thức bus hệ thống. Confirm specific CPU model compatibility and any firmware version requirements from Mitsubishi Electric's MELSEC iQ-R system configuration documentation for the application's required CPU performance class.
