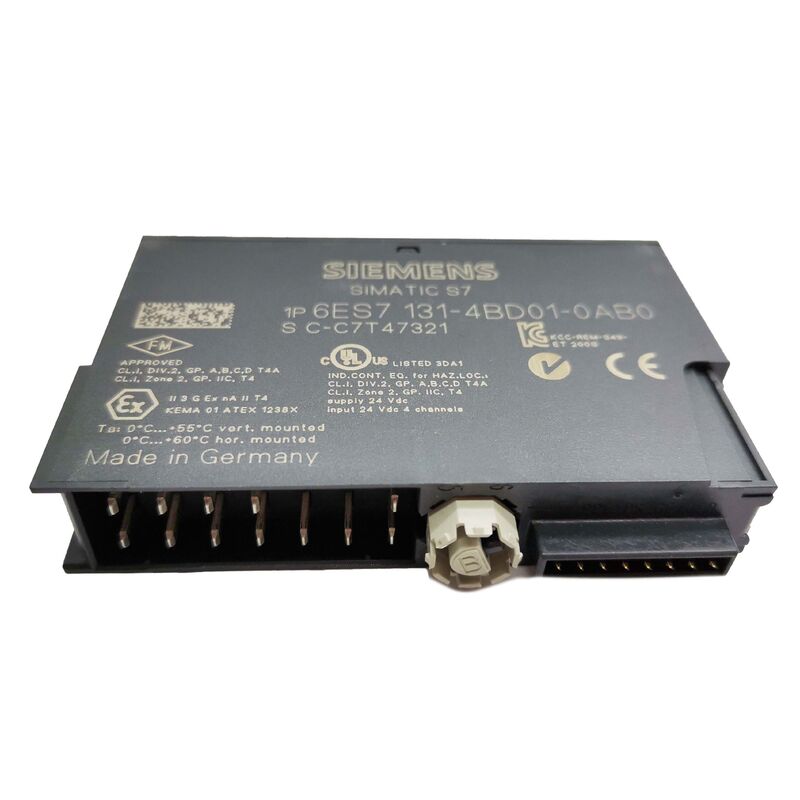

Siemens 6ES7131-4BD01-0AB0∙ SIMATIC ET 200S Digital Electronic Module 4DI DC24V HF ∙ 4 Input, 24V DC, High Feature, 15mm, Hot-Swappable, Chẩn đoán LED

Tổng quan

CácSiemens 6ES7131-4BD01-0AB0là 4DI DC24V HF ¢ biến thể High Feature của mô-đun đầu vào kỹ thuật số 24V DC 4 kênh cho hệ thống I/O phân tán SIMATIC ET 200S.

Nằm trên đường ray module terminal ET 200S rộng 15mm, nó là một trong những module điện tử hẹp nhất trong gia đình S7, and the ET 200S's architecture of combining electronics modules with separate terminal modules means this 15mm footprint is all the panel space the input channel requires — the wiring lives in the terminal module below, bộ xử lý tín hiệu sống trong mô-đun điện tử ở trên.

Triết lý thiết kế của hệ thống ET 200S là đặt I / O phân tán càng gần máy càng tốt, theo nghĩa đen tại các điểm kết nối bộ điều khiển và cảm biến của máy,thay vì định tuyến cáp tín hiệu trở lại một tủ trung tâm.

Mỗi trạm ET 200S được xây dựng từ một mô-đun đầu (IM 151-x) xử lý kết nối PROFIBUS DP hoặc PROFINET,tiếp theo là các mô-đun điện và các mô-đun điện tử trong cấu hình mà máy yêu cầu.

Bởi vì mỗi mô-đun điện tử là đơn vị riêng biệt về mặt vật lý, cấu hình là hoàn toàn chi tiết: cần ba đầu vào kỹ thuật số và một đầu ra tương tự tại một điểm máy cụ thể?Ba module 2DI và một module 2AO, hoặc các kết hợp khác, có thể được lắp ráp để phù hợp chính xác với yêu cầu I / O mà không lãng phí công suất.

4DI HF cung cấp bốn đầu vào trong một khe cắm 15mm cho các ứng dụng mà một nhóm bốn cảm biến nhị phânCác cảm biến quang điện cần kết nối tại một điểm máy duy nhất.

Danh hiệu -0AB0 High Feature phân biệt mô-đun này với biến thể tiêu chuẩn -0AA0 (6ES7131-4BD01-0AA0).

Các mô-đun tính năng cao trong hệ sinh thái ET 200S thường thêm khả năng chẩn đoán, tùy chọn gán tham số,hoặc các chế độ hoạt động bổ sung ngoài chức năng đầu vào / đầu ra cơ bản mà biến thể tiêu chuẩn cung cấp.

Đối với 4DI, the High Feature variant offers extended diagnostic and parameter assignment functionality relevant to applications where channel-level fault detection and parameterisation from the PLC program (rather than fixed hardware wiring) are engineering requirements.

Các thông số kỹ thuật chính

Hệ thống mô-đun thiết bị đầu cuối Tại sao các mô-đun và thiết bị đầu cuối tách biệt

ET 200S phân chia giữa các mô-đun điện tử và các mô-đun đầu cuối là một trong những tính năng kỹ thuật thực tế nhất của hệ thống,và nó trực tiếp ảnh hưởng đến cách mua và lắp đặt 6ES7131-4BD01-0AB0.

CácMô-đun đầu cuốilà phần thụ động: nó được gắn trên đường ray DIN, cung cấp các đầu dây kết nối với các cảm biến trường và bao gồm giao diện kết nối nhận mô-đun điện tử từ trên.

Các mô-đun đầu cuối được dây vào vị trí và ở lại trong bảng điều khiển vĩnh viễn.

CácMô-đun điện tử(đơn vị này) kẹp vào mô-đun đầu cuối từ trên.

Nó chứa tất cả các mạch xử lý tín hiệu hoạt động ✓ lọc đầu vào, đo dòng điện, màn hình LED và giao diện kỹ thuật số cho bus nền ET 200S.

Mô-đun điện tử có thể được tháo ra và thay thế mà không làm gián đoạn một dây duy nhất trong mô-đun đầu cuối dưới đây, đó là cơ chế cho phép trao đổi nóng:Mô-đun đầu cuối vẫn được kết nối dây và chạy điện; chỉ có mô-đun điện tử thay đổi.

Sự tách biệt này có lợi ích bảo trì trực tiếp. Khi một mô-đun đầu vào kỹ thuật số bị hỏng sau nhiều năm sản xuất, việc thay thế chỉ mất vài giâyNhập 6ES7131-4BD01-0AB0 mới, và tất cả bốn kênh đầu vào ngay lập tức trở lại hoạt động.

Không có dây tái dây, không có nhãn cáp để kiểm tra, không có nguy cơ kết nối sai.

Các mô-đun đầu cuối tương thích cho 4DI DC24V HF bao gồm TM-P15S23-A1, TM-P15C23-A1 và TM-P15N23-A1, trong số những người khácđược phủ, hoặc các mô-đun đầu cuối cấu hình cụ thể.

Đặc điểm cao so với tiêu chuẩn Sự khác biệt -0AB0 so với -0AA0

Trong gia đình 4DI DC24V, Siemens cung cấp hai biến thể có cùng chức năng đầu vào cơ bản nhưng khác nhau về khả năng mở rộng của chúng.

Phiên bản tiêu chuẩn (6ES7131-4BD01-0AA0, hậu tố -0AA0) là một mô-đun chức năng cố định: 4 đầu vào tại 24V DC, thời gian phản hồi 3ms, chỉ số kênh LED và không có cấu hình bổ sung ngoài những gì được dây.

Nó thích hợp cho các ứng dụng đầu vào kỹ thuật số đơn giản, khi đầu vào cần được đọc và báo cáo mà không cần xử lý bổ sung.

Phiên bản High Feature (6ES7131-4BD01-0AB0, hậu tố -0AB0) thêm khả năng tham số hóa.

Các tham số có thể được gán cho mô-đun thông qua cấu hình PROFIBUS DP / PROFINET, cho phép hành vi chức năng như tạo báo động chẩn đoán khi dây đầu vào bị vỡ hoặc mạch ngắn,hoặc điều chỉnh thời gian bộ lọc đầu vào được đặt từ công cụ kỹ thuật và tải xuống mô-đun như một phần của khởi động trạm.

Khi ứng dụng yêu cầu PLC nhận báo động chẩn đoán nếu dây điện của cảm biến đầu vào bị hỏng (thay vì đọc âm thầm trạng thái 0),mô-đun High Feature cung cấp phát hiện này.

Đối với các ứng dụng chỉ cần đọc kết nối kết nối mà không cần chẩn đoán kênh, biến thể tiêu chuẩn là đầy đủ và rẻ hơn.

Khả năng tương thích tín hiệu đầu vào

4DI DC24V HF chấp nhận các tín hiệu cảm biến hai dây và ba dây 24V DC tiêu chuẩn, loại tín hiệu thống trị trong máy công cụ và tự động hóa nhà máy ở châu Âu và quốc tế:

Các cảm biến gần PNP (loại nguồn) ba dây kết nối trực tiếp với các đầu cuối đầu vào của mô-đun, với đầu ra chuyển mạch của cảm biến điều khiển đầu vào dương tính khi hoạt động.

Các dòng điện đầu vào của 7mA tại 24V nằm trong khả năng hiện tại của hầu hết các công tắc gần PNP tiêu chuẩn từ Siemens, Pepperl + Fuchs, Sick, Turck,và các nhà sản xuất cảm biến lớn khác.

Các tiếp xúc cơ học và công tắc sợi gai kết nối với một tín hiệu dương (chuyển L + đến đầu cuối đầu vào) trong cấu hình hai dây.

Vòng mạch đầu vào của mô-đun cung cấp đường dẫn dòng điện cần thiết.

Two-wire sensors (with their characteristic leakage current even when open) may be compatible depending on the specific leakage current specification of the sensor — the module's input threshold must be below the leakage current for the input to read correctly in the open stateHầu hết các cảm biến hai dây hiện đại có dòng rò rỉ thấp hơn 1mA, thấp hơn ngưỡng bật đầu vào, vì vậy việc phát hiện trạng thái 0/1 chính xác được duy trì.

Câu hỏi thường gặp

Q1: Có thể sử dụng 6ES7131-4BD01-0AB0 với trạm ET 200S được cấu hình cho PROFINET cũng như PROFIBUS DP?

Vâng, các mô-đun điện tử trong ET 200S bao gồm mô-đun 4DI HF này tương thích với toàn bộ các mô-đun giao diện ET 200S: IM 151-1 cho PROFIBUS DP, IM 151-3 PN cho PROFINET,và IM 151-7 CPU cho hoạt động độc lập.

Bản thân mô-đun 4DI HF không mang một giao diện fieldbus; nó giao tiếp thông qua bus backplane ET 200S với bất kỳ mô-đun đầu nào được cài đặt.

Thay đổi mô-đun đầu từ PROFIBUS sang PROFINET không yêu cầu thay đổi các mô-đun tín hiệu.

Câu 2: Mô-đun này đòi hỏi một mô-đun đầu cuối.

The electronics module clips onto the terminal module through a snap-fit mechanism — the electronics module is aligned over the terminal module with its backplane connector positioned over the terminal module's mating connector, sau đó nhấn xuống cho đến khi khóa tab snap vào vị trí.

Quá trình ngược lại (giơ tab thả và kéo mô-đun điện tử lên) thả mô-đun điện tử mà không cần công cụ.

Các đầu cuối dây điện trường của mô-đun đầu cuối có thể truy cập từ phía trước bất kể mô-đun điện tử được lắp đặt hoặc tháo ra.

Câu 3: Bảng dữ liệu liệt kê thời gian phản hồi 3ms. Đây là thời gian trễ từ thay đổi trạng thái đầu vào đến cập nhật dữ liệu PROFIBUS?

The 3ms figure is the electronics module's own input filter and processing time — the delay between the input terminal voltage changing state and the module's internal register reflecting the new state.

Điều này tách biệt với độ trễ truyền PROFIBUS DP, phụ thuộc vào thời gian chu kỳ bus được cấu hình và chu kỳ quét của DP master.

Tổng thời gian trễ từ thay đổi trạng thái cảm biến đến cập nhật hình ảnh quy trình của CPU S7 là tổng thời gian lọc đầu vào (~ 3ms),thời gian chu kỳ bus DP PROFIBUS (thường là 1 ∼ 10 ms tùy thuộc vào cấu hình), và thời gian chu kỳ quét chương trình của CPU. Để phân tích thời gian chính xác, cả ba yếu tố phải được tổng hợp.

Q4: Có phải 6ES7131-4BD01-0AB0 vẫn có sẵn, và thay thế hiện tại của Siemens là gì?

Dòng ET 200S, bao gồm mô-đun này đã bị Siemens ngừng sản xuất.cung cấp chức năng I / O mô-đun tương tự trong một yếu tố hình thức nhỏ gọn hơn với PROFINET là giao diện truyền thông chính.

Đối với các thiết bị ET 200S hiện có trong quá trình bảo trì, 6ES7131-4BD01-0AB0 vẫn có sẵn thông qua kênh dư thừa điện tử công nghiệp và thị trường hậu mãi.

Siemens tiếp tục cung cấp hỗ trợ phụ tùng thay thế cho ET 200S trong một thời gian xác định sau khi ngừng sản xuất, như đã được ghi nhận trong tình trạng vòng đời sản phẩm.

Q5: Có thể sử dụng cùng một mô-đun đầu cuối với cả hai biến thể tiêu chuẩn (-0AA0) và tính năng cao (-0AB0) của mô-đun 4DI?

Các biến thể tiêu chuẩn và tính năng cao của 4DI DC24V chia sẻ cùng một giao diện cơ khí và pinout của mô-đun đầu cuối.

Một mô-đun đầu cuối có dây cho mô-đun tiêu chuẩn 6ES7131-4BD01-0AA0 có thể chấp nhận mô-đun 6ES7131-4BD01-0AB0 High Feature mà không có bất kỳ thay đổi dây.

Sự khác biệt chức năng giữa hai biến thể được thực hiện trong bản thân mô-đun điện tử và trong việc gán tham số PROFIBUS/PROFINET, chứ không phải trong dây dẫn đầu cuối.Khả năng thay thế này đơn giản hóa hàng tồn kho thay thế lĩnh vực: một cổ phiếu duy nhất của các mô-đun tính năng cao có thể thay thế cả các mô-đun tiêu chuẩn và tính năng cao trong một thiết bị ET 200S hiện có.
