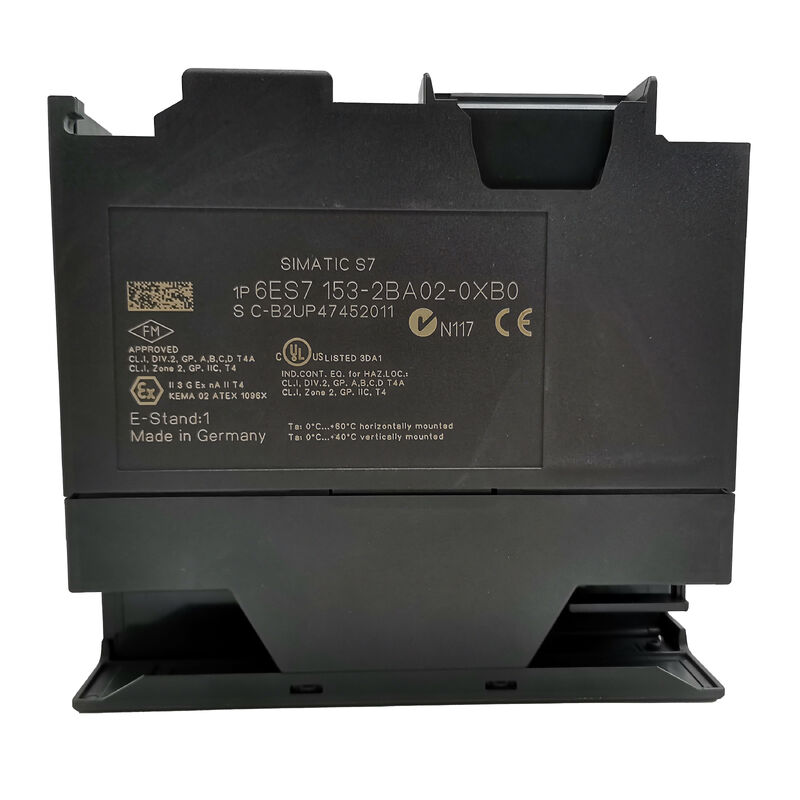

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP Tính năng cao 12 mô-đun / Tải dư / Thời gian đồng bộ / HART mở rộng / DP / PA Link / 24VDC

Mô-đun giao diện ET 200M đầy đủ khả năng Điều gì phân biệt HF từ các biến thể IM 153-2 khác

Một số biến thể IM 153-2 tồn tại trong gia đình ET 200M, và chúng khác nhau theo những cách ảnh hưởng đến thiết kế hệ thống nhiều hơn tên tương tự của chúng cho thấy.6ES7153-2BA02-0XB0 chiếm vị trí hàng đầu trong phân cấp khả năng IM 153-2:

Capacity của trạm 12 mô-đun là lợi thế thực tế đầu tiên. Một trạm 8 mô-đun tiêu chuẩn xử lý hầu hết các cấu hình. Một trạm 12 mô-đun phục vụ các thiết bị có I / O tương tự dày đặc,sự kết hợp của kỹ thuật số, các mô-đun tương tự và chức năng, hoặc các nút nặng về thiết bị trong đó các lực giới hạn 8 mô-đun chia một nhóm I / O logic thành hai trạm riêng biệt.

Sự tương thích DP / PA Link và Y-Link là điểm khác biệt quan trọng thứ hai.Phiên bản 2AA02 không thể được sử dụng trong kiến trúc DP/PA Link only Chỉ có loạt 2BA có thể phục vụ như mô-đun giao diện trong DP/PA Link hoặc Y-LinkĐối với các hệ thống tự động hóa quy trình tích hợp các thiết bị thực địa PROFIBUS PA (máy truyền áp suất và dòng chảy với truyền thông PA) thông qua DP / PA Link, 2BA02 là thông số kỹ thuật chính xác.

Các thông số kỹ thuật chính

Đánh dấu thời gian đồng bộ 32 tín hiệu mỗi khe cắm

2BA02 hỗ trợ đánh dấu thời gian đồng bộ của tối đa 128 tín hiệu đầu vào kỹ thuật số trên trạm 12 mô-đun, với tối đa 32 tín hiệu cho mỗi khe cắm riêng lẻ.Chế độ đồng bộ đồng bộ hóa việc thu thập dữ liệu của mô-đun với chu kỳ xe buýt PROFIBUS DPĐiều này cung cấp một tham chiếu thời gian phù hợp với chu kỳ chương trình của bộ điều khiển chứ không phải là trượt đồng hồ ở cấp mô-đun độc lập.

Đối với việc ghi lại chuỗi sự kiện trong các nhà máy quy trình, tái cấu trúc thứ tự chính xác của các báo động thiết bị, thay đổi trạng thái van,hoặc các chuyến đi liên kết sau khi xảy ra sự cốCác ứng dụng bao gồm hệ thống bảo vệ nhà máy điện, khóa an toàn nhà máy lọc dầu và ghi lại sự kiện quy trình lô phụ thuộc vào khả năng này.

Sáng kiến HART và Slave mở rộng

Các biến phụ HART mở rộng:Giao thông HART tiêu chuẩn bao gồm biến chính và dữ liệu quá trình giới hạn.2BA02 mở rộng thông lượng dữ liệu HART để bao gồm các biến số thứ cấpCác giá trị bổ sung này có sẵn trong dữ liệu quy trình của trạm cho chương trình điều khiển.

Sáng kiến nô lệ cho Drive ES và Switch ES:The module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionĐiều này làm giảm độ trễ cho các chu kỳ đọc / ghi tham số trong các ứng dụng quản lý tham số ổ đĩa.

Các kịch bản ứng dụng

DP/PA Các trạm liên kết trong tự động hóa quy trình:Thiết bị xử lý trên PROFIBUS PA kết nối với bộ điều khiển S7 thông qua DP / PA Link.2BA02 phục vụ như là mô-đun giao diện cho phần I / O ET 200M của DP / PA Link cấu hình mà 2AA02 không thể hỗ trợ.

Các nút thiết bị dày đặc:12 mô-đun tương tự tại một tủ thiết bị trung tâm sắp xếp áp suất, nhiệt độ, dòng chảy và mức đầu vào tất cả trong một trạm ET 200M.Dấu thời gian đồng bộ ghi lại trình tự thay đổi biến quá trình trong các sự kiện xáo trộn.

Kiểm tra ổ đĩa bằng các thiết bị HART:Tình trạng ổ đĩa VFD thông qua Slave Initiative + dữ liệu máy phát HART đa biến thông qua các biến thứ cấp mở rộng, cả hai đều có sẵn từ một trạm 2BA02 mà không cần phần cứng bổ sung.

Câu hỏi thường gặp

Q1: Sự khác biệt chức năng giữa 2BA02 và 2BA82 (6ES7153-2BA82-0XB0) là gì?

Cả hai đều là các biến thể IM 153-2 HF hỗ trợ 12 mô-đun, dư thừa, đóng dấu thời gian đồng bộ và DP / PA Link.2BA82 là một sửa đổi phần cứng sau với các đặc điểm điện được cập nhật nhẹ (650mA so với 600mA hiện tại) và phần mềm cố định được sửa đổiĐối với các hệ thống được cài đặt sử dụng 2BA02, một thay thế trực tiếp 2BA02 duy trì khả năng tương thích firmware giống hệt nhau. 2BA82 và người kế nhiệm 2BA10 cung cấp các khả năng chức năng tương tự.

Q2: Tại sao 2BA02 tương thích với DP / PA Link trong khi 2AA02 không?

DP / PA Link yêu cầu mô-đun giao diện hỗ trợ các dịch vụ DPV1 acyclic, chẩn đoán mở rộng và hồ sơ nô lệ DP PROFIBUS cụ thể được xác định cho hoạt động DP / PA Link.Dòng 2BA thực hiện các khả năng DPV1 mở rộng này. Dòng 2AA không bao gồm các phần mở rộng hồ sơ DPV1 bên nô lệ cần thiết cho chức năng giao diện DP / PA Link. Đây là sự khác biệt kiến trúc firmware và phần cứng,không phải là cài đặt cấu hình.

Q3: Các mô-đun FM và CP có thể được lắp đặt trong 12 khe cắm hay chỉ có các mô-đun tín hiệu?

Bất kỳ sự kết hợp nào của các mô-đun tín hiệu S7-300 (SM), các mô-đun chức năng (FM) và các bộ xử lý truyền thông (CP) được phát hành để sử dụng ET 200M có thể lấp đầy 12 khe cắm.và các mô-đun CP cho PROFIBUS hoặc AS-Interface hoạt động trong trạm 2BA02 như họ sẽ làm trong một giá đỡ trung tâm S7-300Tổng số SM + FM + CP kết hợp không được vượt quá 12.

Q4: Địa chỉ trạm PROFIBUS 801Eh cho thấy gì?

801Eh là VendorID (định dạng nhà sản xuất và gia đình thiết bị) được mã hóa trong tệp GSD cho mô-đun này.Nó xuất hiện trong công cụ cấu hình mạng PROFIBUS DP và xác nhận danh tính module khi DP master xây dựng bảng trạm của nóĐịa chỉ bus PROFIBUS thực tế (1 ¢ 125) được đặt độc lập thông qua công tắc DIL trên mặt trước của mô-đun.

Q5: Công cụ lập trình nào cấu hình trạm 2BA02 trong dự án S7?

Bước 7 HW Config (Classic) hoặc cấu hình phần cứng Cổng thông tin TIA xử lý trạm ET 200M, gán địa chỉ PROFIBUS, cấu hình các mô-đun nào chiếm các khe cắm,và cho phép dấu thời gian và các thông số HARTCác tập tin GSD cho 2BA02 phải được cài đặt trong môi trường lập trình trước khi mô-đun xuất hiện trong danh mục phần cứng.
